ZN139-12系列

高壓真空斷路器

（630-4000A）

簡潔 高效 安全 全面

產品概述

高壓斷路器是電力系統中非常關鍵的設備，主要用于控制和保護電網。它們能夠處理高達數千伏的電壓級別，因此在輸電和分配過程中發揮著至關重要的作用。適用于交流50Hz、額定電壓為12kV、額定工作電流630A至4000A的電網中，起控制和保護作用。廣泛應用于工礦企業、變電站等場所，特別適用于頻繁操作的場所。

產品特點

提升客戶生產力

確保用戶人員及資產安全

優化全生命周期投資成本

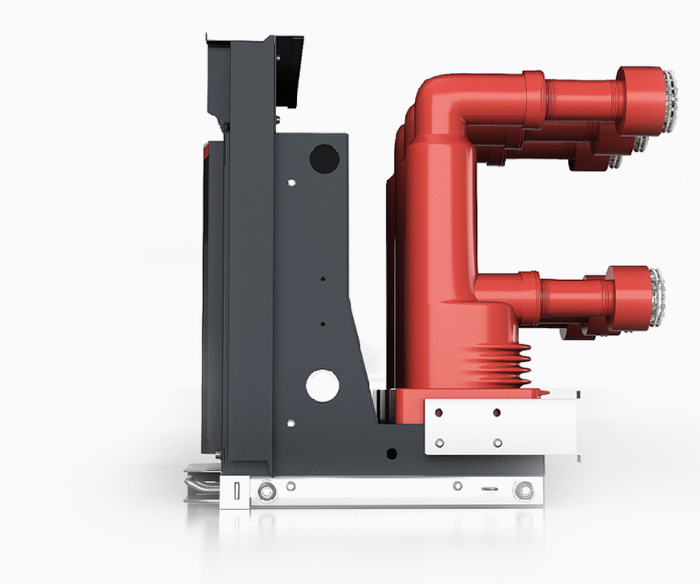

固封極柱

ZN139系列真空斷路器采用先進的澆注式固封極柱，其特殊結構確保真空滅弧室受到可靠保護，避免機械撞擊、灰塵和潮氣的影響。

在真空中開斷電流
  • 真空斷路器不需要滅弧和絕緣的介質。實際上，滅弧室中不存在可被電離的物質。
  • 在任何情況下，當觸頭分離時，觸頭間的電弧通道僅僅由觸頭材料的金屬蒸氣構成。
  • 當主回路電流在自然過零點時消失，電弧即不能維持。在此刻，急速下降的載流密度和快速凝聚的真空金屬蒸氣，使觸頭之間迅速恢復了絕緣。
  • 真空滅弧室因此恢復了絕緣能力以及耐受系統瞬態恢復電壓的能力，最終將電弧熄滅。

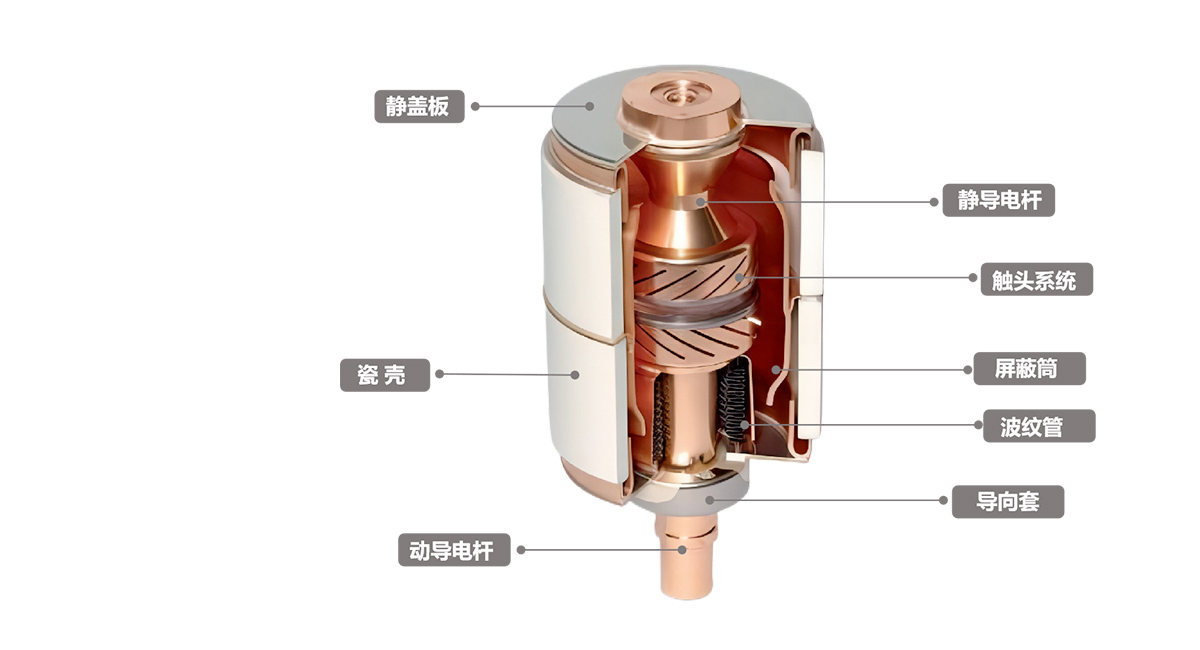

真空滅弧室

觸頭材料采用高品質材料，杯狀縱磁真空滅弧室觸頭，截流值低；采用一次封排工藝，介質恢復強度高，低漏氣率；機械強度高，機械壽命長；開斷絕緣恢復性強，大大降低重燃及TRV 擊穿。

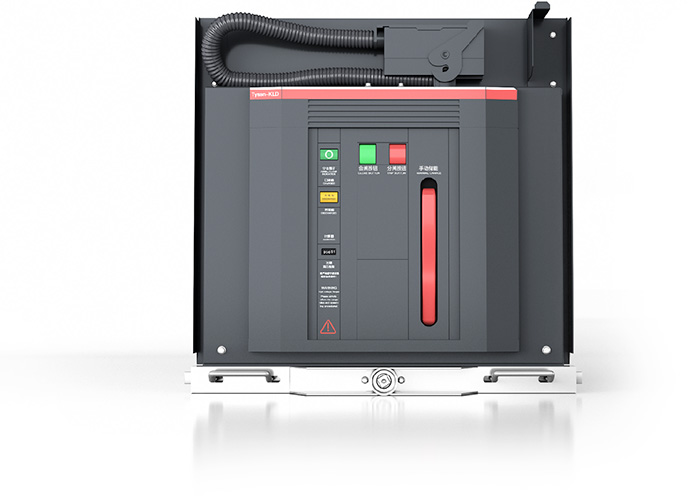

產品結構

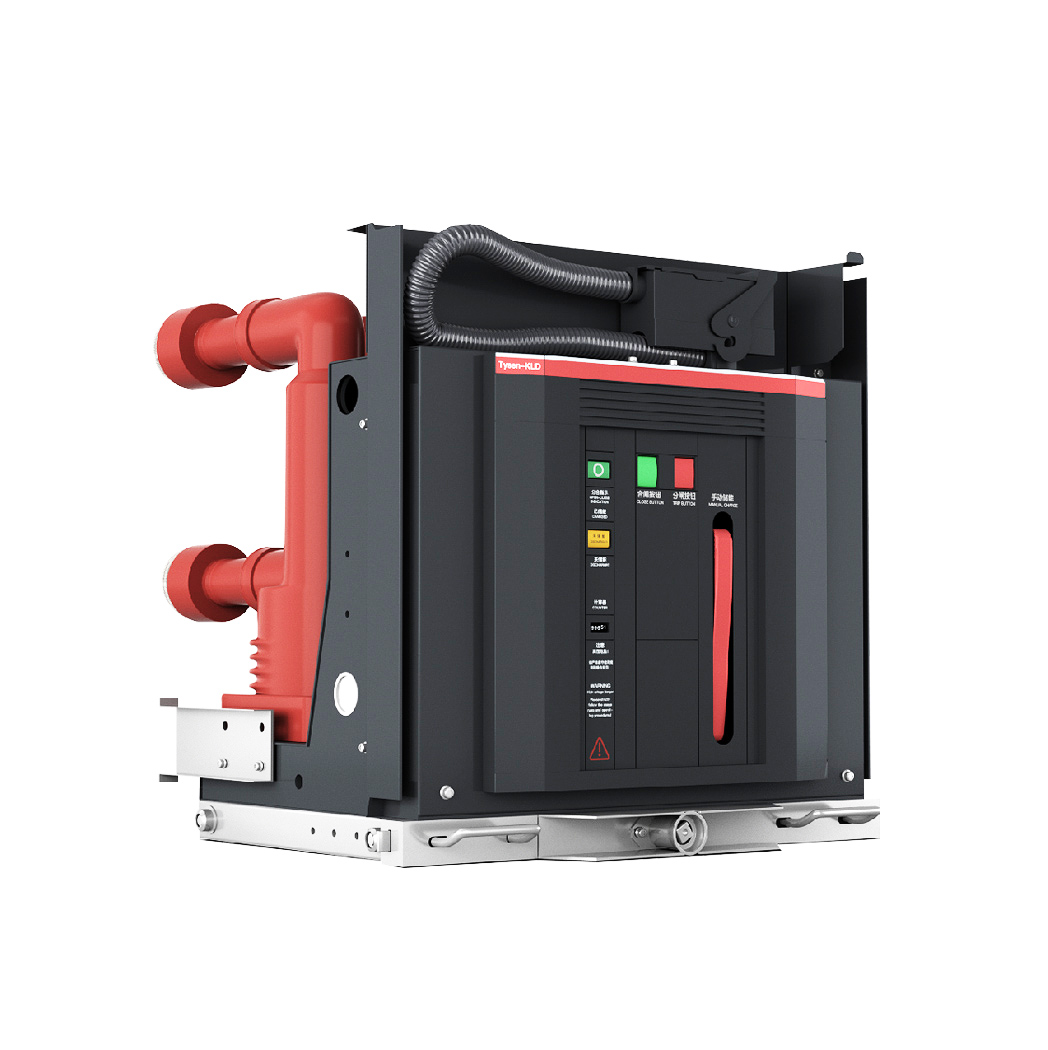

結構特點

技術參數

ZN139-12/D永磁真空斷路器技術參數

序號 名稱 單位 參數
1 額定電壓 kV 12
2 額定工頻耐受電壓相間、相對地/斷口(1min) kV 42/48
3 額定雷電沖擊電壓相間、相對地/斷口(峰值) kV 75/85
4 額定頻率 Hz 50
5 額定電流 A 630-2500 630-3150* 630-4000*
6 額定短路開斷電流 kA 20   25 31.5 40
7 額定短路關合電流 kA 50   63 80 100
8 額定峰值耐受電流 kA 50   63 80 100
9 額定熱穩定電流(有效值) kA 20   25 31.5 40
10 額定短路持續時間 s 4
11 額定短路開斷電流次數 次 30 30 30
12 機械壽命 40000
13 分級：機械壽命/電壽命/容性電流開斷 M2/E2/C2
14 永磁機構機械壽命 - 120000 120000 120000
15 額定單個/背對背電容器組開斷電流 A 630/400(40kA為800/400）
16 相間距 mm 210 275
17 觸頭開距(1) mm 9±1
18 接觸超行程 mm 3±1
19 動、靜觸頭允許磨損累積厚度 mm 3
20 三相分、合閘不同期性 ms ≤2

注：*3150A及以上需要強制風冷。

ZN139-12/G固封彈簧真空斷路器技術參數

序號 名稱 單位 參數
1 額定電壓 kV 12
2 額定工頻耐受電壓相間、相對地/斷口(1min) kV 42/48
3 額定雷電沖擊電壓相間、相對地/斷口(峰值) kV 75/85
4 額定頻率 Hz 50
5 額定電流 A 630-2500 630-3150* 630-4000*
6 額定短路開斷電流 kA 20   25 31.5 40
7 額定短路關合電流 kA 50   63 80 100
8 額定峰值耐受電流 kA 50   63 80 100
9 額定熱穩定電流(有效值) kA 20   25 31.5 40
10 額定短路持續時間 s 4
11 額定短路開斷電流次數 次 30 30 30
12 機械壽命 次 30000
13 額定單個/背對背電容器組開斷電流 A 630/400(40kA為800/400）
14 相間距 mm 150 210 275
15 觸頭開距(1) mm 9±1
16 接觸超行程 mm 3±1
17 動、靜觸頭允許磨損累積厚度 mm 3
18 三相分、合閘不同期性 mm ≤2
19 分閘時間 ms ≤50
20 合閘時間 ms ≤70
21 額定操作順序 - 0.3s?   180s          180s?   180s
O —— CO—— CO          O —— CO—— CO

注：*3150A及以上需要強制風冷。

選型表

ZN139-12系列高壓真空斷路器

ZN139 12 GD 630 25 手車式 P H 防跳繼電器
產品代號 電壓等級 產品功能 額定電流 分斷電流 安裝方式 相間距(P) 極間距(H) 附件
ZN139：
真空斷路器		 12kV G:彈簧固封絕緣
GD:永磁固封絕緣
D:永磁復合絕緣
T:彈簧復合絕緣 		630A
1250A
1600A
2000A
2500A
3150A
4000A 		20kA
25kA
31.5kA
40kA		 手車式
固定式正裝
固定式側裝		 150mm
210mm
275mm		 275mm
310mm		 防跳繼電器
切電容器組
欠壓脫扣器
中門聯鎖
底盤車加長搖把/85mm
電動底盤車+控制器
底盤車程序鎖
程序鎖
技術參數


  • 1. 額定電壓（V）：12

    2. 額定工頻耐受電壓相間、相對地/斷口(1min)（kV）：42/48

    3. 額定雷電沖擊電壓相間、相對地/斷口(峰值)（kV）：75/85

    4. 額定頻率（Hz）：50

    5. 額定電流（A）：630-2500/630-3150*/630-4000*

    6. 額定短路開斷電流（kA）：20   25/31.5/40

    7. 額定短路關合電流（kA）：50  63/80/100

    8. 額定峰值耐受電流（kA）：50  63/80/100

    9. 額定熱穩定電流(有效值)（kA）：20  25/31.5/40

    10. 額定短路持續時間：4

    11. 額定短路開斷電流次數（次）：30/30/30

    12. 機械壽命（次）：40000

    13. 分級：機械壽命/電壽命/容性電流開斷：M2/E2/C2

    14. 永磁機構機械壽命:120000/120000/120000

    15. 額定單個/背對背電容器組開斷電流（A）：630/400(40kA為800/400）

    16. 相間距：210  275

    17. 觸頭開距(1)（mm）：9±1

    18. 接觸超行程：3±1

    19. 動、靜觸頭允許磨損累積厚度：3

    20. 三相分、合閘不同期性：≤2

  • 1. 額定電壓（V）：12

    2. 額定工頻耐受電壓相間、相對地/斷口(1min)（kV）：42/48

    3. 額定雷電沖擊電壓相間、相對地/斷口(峰值)（kV）：75/85

    4. 額定頻率（Hz）：50

    5. 額定電流（A）：630-2500/630-3150*/630-4000*

    6. 額定短路開斷電流（kA）：20   25/31.5/40

    7. 額定短路關合電流（kA）：50  63/80/100

    8. 額定峰值耐受電流（kA）：50  63/80/100

    9. 額定熱穩定電流(有效值)（kA）：20  25/31.5/40

    10. 額定短路持續時間：4

    11. 額定短路開斷電流次數（次）：30/30/30

    12. 機械壽命（次）：30000

    13. 額定電流開斷次數(電壽命)（次）：630/400(40kA為800/400）

    14. 相間距：150  210  275

    15. 觸頭開距(1)（mm）：9±1

    16. 接觸超行程：3±1

    17. 動、靜觸頭允許磨損累積厚度：3

    18. 三相分、合閘不同期性：≤2

    19. 分閘時間：≤50

    20. 合閘時間：≤70

    21. 額定操作順序：0.3s?180s O —— CO—— CO / 180s??180s O —— CO—— CO

選型表


  • 產品代號：ZN139：真空斷路器

    電壓等級：12kV

    產品功能：G:彈簧固封絕緣/GD:永磁固封絕緣/D:永磁復合絕緣/T:彈簧復合絕緣

    額定電流：630A/1250A/1600A/2000A/2500A/3150A /4000A

    分斷電流：20kA/25kA/31.5kA/40kA

    安裝方式：手車式/固定式正裝/固定式側裝

    相間距(P)：150mm/210mm/275mm

    極間距(H)：275mm/310mm

    附件：防跳繼電器/切電容器組/欠壓脫扣器/中門聯鎖/底盤車加長搖把/85mm/電動底盤車+控制器/底盤車程序鎖/程序鎖
