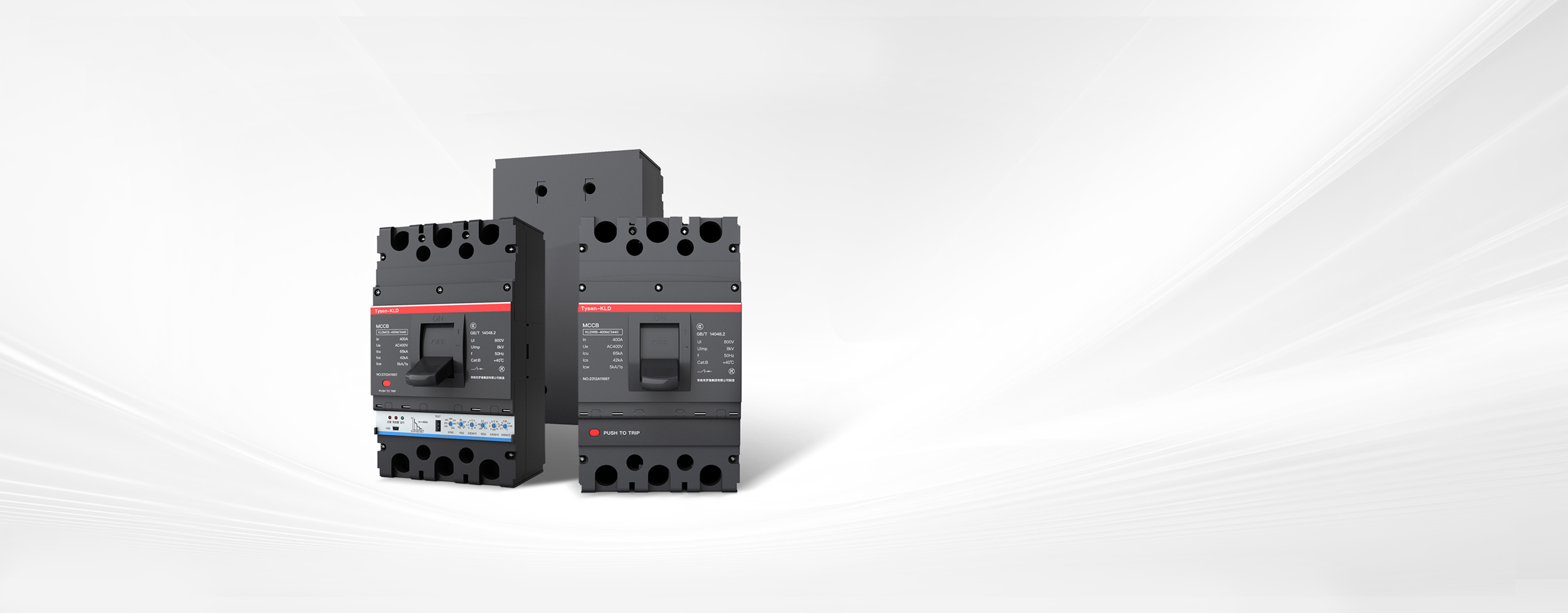

NYKM系列

塑殼斷路器

（10-1250A）

緊湊 安全 廣泛 豐富

產品概述

NYKM系列塑殼斷路器體積小、分斷高、規格多、附件全，廣泛應用于工業、商業、住宅和基礎設施等領域工程，可配合高度靈活的系統，滿足個性化需求，實現智能化控制與管理。

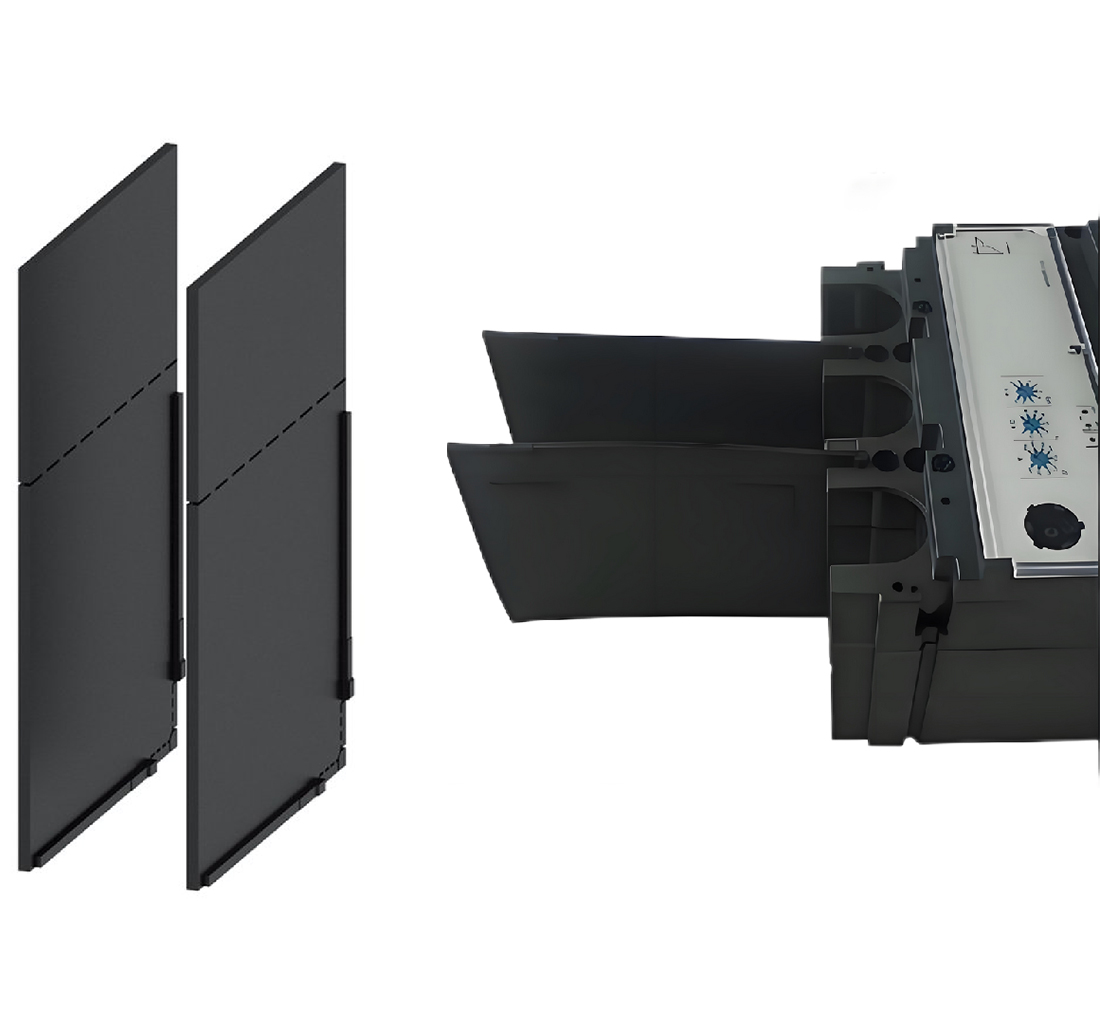

雙重絕緣設計

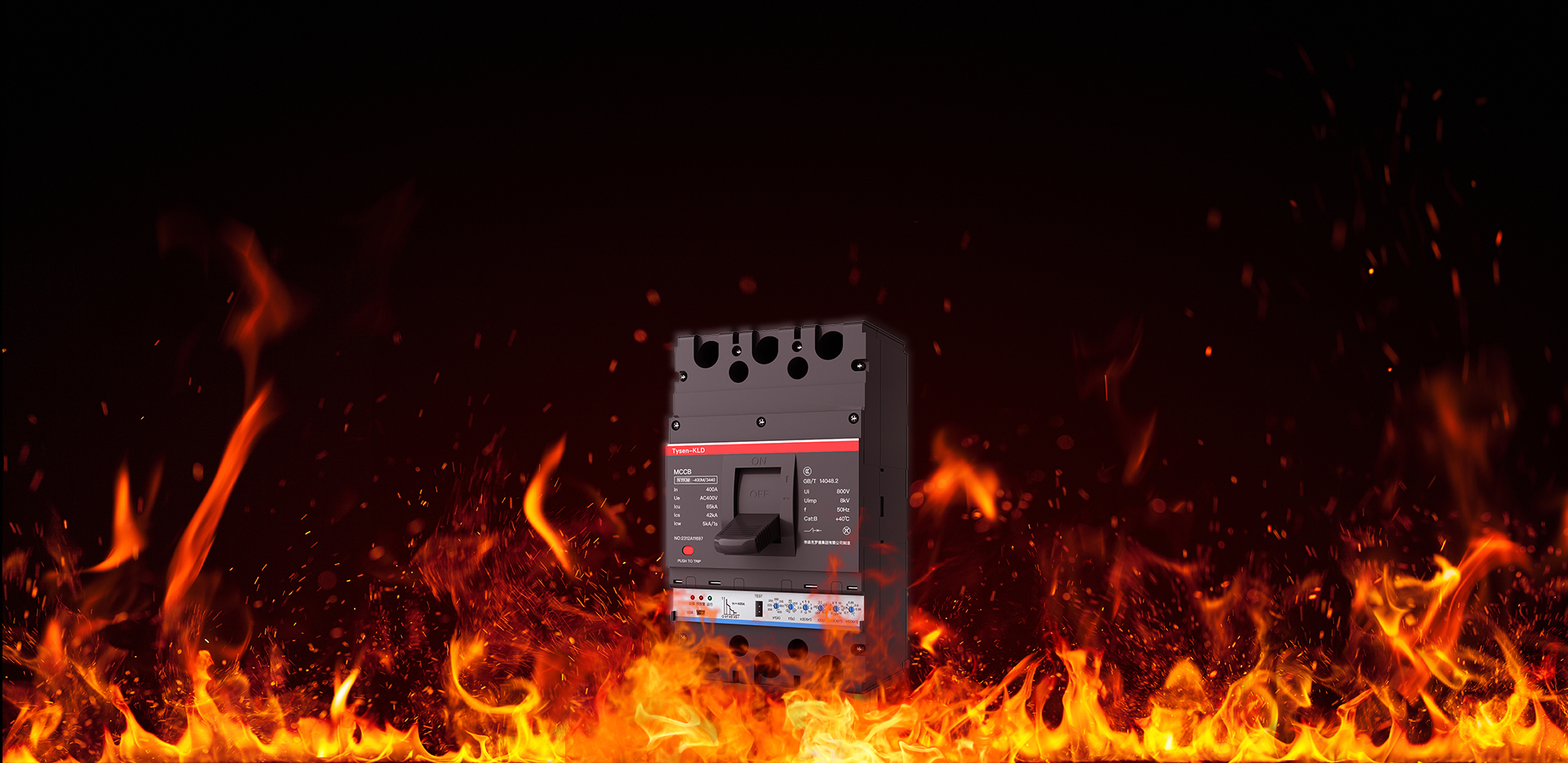

阻燃耐高溫外殼

采用阻燃耐高溫外殼有效地保護用電設備免受火災和高溫的威脅。在設計上，我們注重細節和結構的穩定性，確保產品能夠在各種惡劣環境下正常工作。

多種脫扣方式

熱磁式

過載長延時保護

短路瞬時保護

漏電式

過載長延時保護

短路瞬時保護

漏電保護

電子式

過載長延時保護

短路瞬時保護

短路短延時保護

接地故障保護

485通訊功能

選擇性配合

技術參數

NYKM2系列熱磁式塑料外殼式斷路器

型號 額定工作電壓Ue（V） 殼架電流 Inm(A) 額定電流In(A) 額定絕緣電壓Ui(V) 額定沖擊耐受電壓Uimp(kV) 極數 額定極限短路分斷能力代號 短路分斷能力
額定極限短路分斷能力Icu（kA） 額定運行短路分斷能力Ics（kA）
400V 690V 400V 690V
NYKM2-63 AC400 63 10、16、20、25、 32、40、50、63 AC500 AC8 3P L 35 - 18 -
3P、4P M 50 - 25 -
NYKM2-100 AC400、AC690 100 16、20、25、32、40、 50、63、80、100 AC800 AC8 3P L 35 20 22 10
3P、4P M 65 20 35 10
H 85 20 50 10
NYKM2-225 AC400、AC690 225 100、125、140、160、 180、200、225 AC800 AC8 3P L 35 20 22 10
3P、4P M 65 20 35 10
H 85 20 50 10
NYKM2-250 AC400、AC690 250 100、125、140、160、 180、200、225、250 AC1000 AC8 3P L 36 20 27 15
3P、4P M 50 20 40 15
H 85 20 65 15
NYKM2-400 AC400、AC690 400 225、250、315、 350、400 AC800 AC8 3P、4P L 50 15 35 10
M 65 20 42 15
H 100 20 65 15
NYKM2-630 AC400、AC690 630 400、500、630 AC800 AC8 3P、4P L 50 15 35 10
M 65 20 42 15
H 100 20 65 15
NYKM2-800 AC400、AC690 800 630、700、800 AC1000 AC8 3P、4P M 75 20 65 15
H 100 20 75 15
NYKM2-1250 AC400、AC690 1250 800、1000、1250 AC800 AC8 3P - 65 15 32.5 10

NYKM2L系列漏電式塑料外殼式斷路器

型號 額定工作電壓Ue（V） 殼架電流 Inm(A) 額定電流In(A) 額定絕緣電壓Ui(V) 額定沖擊耐受電壓Uimp(kV) 極數 額定極限短路分斷能力代號 短路分斷能力 額定剩余短路接通(分斷)能力I△m（kA） 額定剩余動作電流I△n（mA） 額定剩余不動作電流I△no
額定極限短路分斷能力Icu（kA） 額定運行短路分斷能力Ics（kA）
NYKM2L-125 AC400 125 16、20、25、32、40、 50、63、80、100、125 AC1000 AC8 3P、4P M 50 35 1/4Icu 100/300/500 1/2I△no
H 85 50
NYKM2L-250 AC400 250 100、125、140、 160、180、200、 225、250 AC1000 AC8 3P、4P M 50 35 100/300/500
H 85 50
NYKM2L-400 AC400 400 225、250、315、 350、400 AC1000 AC8 3P、4P M 65 42 100/300/500
H 100 70
NYKM2L-630 AC400 630 400、500、630 AC1000 AC8 3P、4P M 65 42 300/500/1000
H 100 70

NYKM2E系列電子式塑料外殼式斷路器

型號 額定工作電壓Ue（V） 殼架電流 Inm(A) 額定電流In(A) 額定絕緣電壓Ui(V) 額定沖擊耐受電壓Uimp(kV) 極數 額定極限短路分斷能力代號 短路分斷能力
額定極限短路分斷能力Icu（kA） 額定運行短路分斷能力Ics（kA）
400V 400V
NYKM2E-100 AC400 100 16、20、 25、32 32、36、40、45、50、55、 60、63 63、65、70、75、80、85、 90、95、100 AC800 AC8 3P、4P M 50 35
H 85 50
NYKM2E-225 AC400 225 100、125、140、160、 180、200、225 AC800 AC8 3P、4P M 65 35
H 85 50
NYKM2E-250 AC400 250 100、125、140、160、 180、200、225、250 AC1000 AC8 3P、4P M 50 50
3P H 85 50
NYKM2E-400 AC400 400 200、225、250、280、 315、350、400 AC800 AC8 3P、4P M 65 42
H 100 65
NYKM2E-800 AC400 800 400、420、440、 460、480、500、 530、560、600、630 630、640、660、 680、700、720、 740、760、780、800 AC800 AC8 3P、4P M 65 42
H 100 65

NYKM3系列熱磁式塑料外殼式斷路器

型號 額定工作電壓Ue（V） 殼架電流 Inm(A) 額定電流In(A) 額定絕緣電壓Ui（V） 額定沖擊耐受電壓Uimp(kV) 極數 額定沖擊耐受電壓Uimp(kV) 額定極限短路分斷能力Icu（kA） 額定運行短路分斷能力Ics（kA）
415V 690V 415V 690V
NYKM3-63 AC415V 63 10、16、20、25、 32、40、50、63 AC1000V AC8 3P、4P   L 36 12 36 10
M 55 12 40 10
NYKM3-125 AC415V、AC690V 125 16、20、25、32、40、 50、63、80、100、125 AC1000V AC8 3P、4P   L 50 20 40 10
M 75 20 55 10
H 100 20 70 10
NYKM3-250 AC415V、AC690V 250 100、125、140、160、 180、200、225、250 AC1000V AC12 3P、4P   L 50 20 40 10
M 75 20 55 10
H 100 20 70 10
NYKM3-400 AC415V、AC690V 400 225、250、315、350、 400 AC1000V AC12 3P、4P   L 55 20 55 15
M 75 20 75 15
H 100 20 85 15
NYKM3-630 AC415V、AC690V 630 400、500、630 AC1000V 3P、4P   L 55 20 55 15
M 75 20 75 15
H 100 20 85 15
NYKM3-800 AC415V、AC690V 800 630、700、800 AC1000V 3P、4P   M 75 20 75 15
H 100 20 85 15

NYKM3L系列漏電式塑料外殼式斷路器

型號 額定工作電壓Ue（V） 殼架電流Inm(A) 額定電流In(A) 選擇性類別 額定絕緣電壓Ui(V) 額定沖擊耐受電壓Uimp(kV) 極數 額定極限短路分斷能力代號 短路分斷能力 額定剩余短路接通(分斷)能力I△m(kA） 額定剩余動作電流 I△n（mA） 額定剩余不動作電流I△no
額定極限短路分斷能力Icu（kA） 額定運行短路分斷能力Ics（kA） Ⅰ型 Ⅱ型
400V 400V
NYKM3L-125 400V 125 16A、20A、25A、32A、40A、 50A、63A、80A、100A、125A A類 1000V 8KV   3 M 50 35 Icu×25% 100、300、500 30、100、300 I△n×50%
4 M
3 H 85 50
4 H
NYKM3L-250 400V 250 100A、125A、140A、160A、 180A、200A、225A、250A A類 1000V 8KV   3 M 50 35 Icu×25% 100、300、500 30、100、300 I△n×50%
4 M
3 H 85 50
4 H
NYKM3L-400 400V 400 225A、250A、315A、 350A、400A A類 1000V 8KV   3 M 65 42 Icu×25% 100、300、500 300、500、1000 I△n×50%
4 M
3 H 100 70
4 H
NYKM3L-800 400V 800 630A、700A、800A A類 1000V 8KV   3 M 65 42 Icu×25% 100、300、500 300、500、1000 I△n×50%
4 M
3 H 100 70
4 H

NYKM3E系列電子式塑料外殼式斷路器

型號 額定工作電壓Ue（V） 殼架電流Inm(A) 額定電流In(A) 額定絕緣電壓Ui(V) 額定沖擊耐受電壓Uimp(kV) 使用類別 極數 額定極限短路分斷能力代號 短路分斷能力
額定極限短路分斷能力Icu（kA） 額定運行短路分斷能力Ics（kA）
400V 690V 400V 690V
NYKM3E-125 AC415V、 AC690V   32 12、14、16、18、20、22、25、28、30、32 AC1000V AC8 A 3P、4P M 70 20 50 15
63 25、28、32、36、40、45、50、56、60、63
125 50、63、70、75、80、85、90、95、100、125 H 85 70
NYKM3E-250   160 63、70、75、80、90、100、125、140、150、160 A 3P、4P M 70 20 50 10
250 100、112、125、140、150、160、180、200、225、250 H 85 70
NYKM3E-400   400 160、180、200、225、250、280、315、350、375、400 B 3P、4P M 70 20 65 15
H 100 75
NYKM3E-630   630 250、280、315、350、375、400、450、500、560、630 B 3P M 70 20 65 15
H 100 75
NYKM3E-800   630 250、280、315、350、375、400、450、500、560、630 B 3P、4P M 75 20 65 15
800 315、350、400、450、500、560、630、700、760、800 H 100 75
選型表

NYKM2系列熱磁式塑料外殼式斷路器

NYKM2 250 M P 3 2 00 2 B 250 安裝方式
產品代號 殼架等級 分斷能力 操作方式 極數代號 脫扣器方式 附件代號 用途代號 N極代號 額定電流 安裝方式
NYKM2：
熱磁式塑料 外殼式斷路器		 63A
100A
225A
250A
400A
630A
800A
1250A 		L:基本型
M:標準型
H:高分斷型		 Z:手操機構
P:電操機構
無:直接操作		 3：三極
4：四極		 2：電磁式
3：熱磁式
0：無脫扣		 見附件表 2:電機保護
無:配電保護		 A:無過流保護，N極始終接通
B:無過流保護，N極與其他三極一起分合
C:含過流保護，N極與其他三極一起分合
D:含過流保護，N極始終接通		 10A、16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
630A、700A
800A、1000A
1250A 		固定式板前接線
固定式板后接線
插入式板前接線
插入式板后接線
抽出式板前接線
抽出式板后接線

注：
●  過載報警不脫扣裝置(代號3200I、4200I)適用于NYKM2系列塑殼斷路器100、225、250、400、630殼架，但其中NYKM2系列所有規格的四極斷路器且中性極型式為C、D型不具有過載報警不脫扣功能
●  標配相間隔板

NYKM2L系列漏電式塑料外殼式斷路器

NYKM2L 250 M P 3 2 00 2 B 250 剩余電流 延時型 安裝方式
產品代號 殼架等級 分斷能力 操作方式 極數代號 脫扣方式 附件代號 用途代號 N極代號 額定電流 剩余電流 延時類型 安裝方式
NYKM2L：
漏電式塑料外殼式斷路器
125A
250A
400A
630A 		M:標準型
H:高分斷型		 Z:手操機構
P:電操機構
無:直接操作		 3：三極
4：四極		 2：電磁式
3：熱磁式		 見附件表 2:電機保護
無:配電保護		 A:無過流保護，N極始終接通
B:無過流保護，N極與其他三極一起分合
C:含過流保護，N極與其他三極一起分合
D:含過流保護，N極始終接通		 16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
500A
630A 		100/300/ 500mA
300/500/1000mA		 延時型
非延時型		 固定式板前接線
固定式板后接線
插入式板前接線
插入式板后接線
抽出式板前接線
抽出式板后接線

注：
●   I：表示漏電報警模塊發出信號，同時斷路器脫扣
●   II：表示漏電報警模塊發出信號，斷路器不脫扣
●   標配相間隔板

NYKM2E系列電子式塑料外殼式斷路器

NYKM2E 250 M P 3 4 00 2 B 250 安裝方式
產品代號 殼架等級 分斷能力 操作方式 極數代號 脫扣方式 附件代號 用途代號 N極代號 額定電流 安裝方式
NYKM2E：
電子式塑料 外殼式斷路器		 100A
225A
250A
400A
800A 		L:基本型
M:標準型
H:高分斷型		 Z:手操機構
P:電操機構
無:直接操作		 3：三極
4：四極		 4：電子式 見附件表 2:電機保護
無:配電保護		 A:無過流保護，N極始終接通
B:無過流保護，N極與其他三極一起分合
C:含過流保護，N極與其他三極一起分合
D:含過流保護，N極始終接通		 32A
63A
100A
225A
250A
400A
630A
800A 		固定式板前接線
固定式板后接線
插入式板前接線
插入式板后接線
抽出式板前接線
抽出式板后接線

注：
●  過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM2E系列塑殼斷路器100、225、250、400、800殼架可配報警不脫扣模
●  標配相間隔板

NYKM3系列熱磁式塑料外殼式斷路器

NYKM3 250 M P 3 2 00 2 B 250 安裝方式
產品代號 殼架等級 分斷能力 操作方式 極數代號 脫扣器方式 附件代號 用途代號 N極代號 額定電流 安裝方式
NYKM3：
熱磁式塑料 外殼式斷路器		 63A
125A
250A
400A
630A
800A 		L:基本型
M:標準型
H:高分斷型		 Z:手操機構
P:電操機構
無:直接操作		 3：三極
4：四極		 2：電磁式
3：熱磁式
0：無脫扣 		見附件表 2:電機保護
無:配電保護		 A:無過流保護，N極始終接通
B:無過流保護，N極與其他三極一起分合
C:含過流保護，N極與其他三極一起分合
D:含過流保護，N極始終接通		 10A、16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
500A、630A、
700A800A		 固定式板前接線
固定式板后接線
插入式板前接線
插入式板后接線
抽出式板前接線
抽出式板后接線

注：
●  過載報警不脫扣裝置(代號3200I、4200I)適用于NYKM3系列塑殼斷路器100、225、250、400、630殼架，但其中NYKM3系列所有規格的四極斷路器且中性極型式為C、D型不具有過載報警不脫扣功能
●  標配相間隔板

NYKM3L系列漏電式塑料外殼式斷路器

NYKM3L 250 M P 3 2 00 2 B 250 剩余電流 非延時類型 安裝方式
產品代號 殼架等級 分斷能力 操作方式 極數代號 脫扣方式 附件代號 用途代號 N極代號 額定電流 剩余電流 延時類型 安裝方式
NYKM3L：
漏電式塑料 外殼式斷路器 		125A
250A
400A
800A 		M:標準型
H:高分斷型		 Z:手操機構
P:電操機構
無:直接操作		 3：三極
4：四極		 2：電磁式
3：熱磁式		 見附件表 2:電機保護
無:配電保護		 A:無過流保護，N極始終接通
B:無過流保護，N極與其他三極一起分合
C:含過流保護，N極與其他三極一起分合
D:含過流保護，N極始終接通		 16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
500A 、630A、
700A、800A		 100/300/500mA
300/500/1000mA		 延時型
非延時型		 固定式板前接線
固定式板后接線
插入式板前接線
插入式板后接線
抽出式板前接線
抽出式板后接線

注：
●   I：表示漏電報警模塊發出信號，同時斷路器脫扣
●   II：表示漏電報警模塊發出信號，斷路器不脫扣
●  標配相間隔板

NYKM3E系列漏電式塑料外殼式斷路器

NYKM3E 250 M P 3 4 00 2 B 250 安裝方式
產品代號 殼架等級 分斷能力 操作方式 極數代號 脫扣方式 附件代號 用途代號 N極代號 額定電流 安裝方式
NYKM3L：
電子式塑料 外殼式斷路器 		125A
250A
400A
630A
800A 		L:基本型
M:標準型
H:高分斷型		 Z:手操機構
P:電操機構
無:直接操作		 3：三極
4：四極		 4：電子式 見附件表 2:電機保護
無:配電保護		 A:無過流保護，N極始終接通
B:無過流保護，N極與其他三極一起分合
C:含過流保護，N極與其他三極一起分合
D:含過流保護，N極始終接通		 125A
250A
400A
630A
800A		 固定式板前接線
固定式板后接線
插入式板前接線
插入式板后接線
抽出式板前接線
抽出式板后接線

注：
●   過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM3E系列塑殼斷路器125A、250A、400A、630A、800A殼架
●  標配相間隔板

技術參數

NYKM2系列熱磁式塑料外殼式斷路器

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：63

    額定電流In(A)：10、16、20、25、 32、40、50、63

    額定絕緣電壓Ui(V)：AC500

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P/3P、4P

    額定極限短路分斷能力代號：L/M

    額定極限短路分斷能力Icu（kA））：
    35/50（400V）；-（690V）

    額定運行短路分斷能力Ics（kA）：
    18/25（400V）；-（690V）

  • 額定工作電壓Ue（V）：AC400、AC690

    殼架電流Inm(A)：100

    額定電流In(A)：16、20、25、32、40、 50、63、80、100

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P/3P、4P/3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA））：
    35/65/85（400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：
    22/35/50（400V）；10（690V）

  • 額定工作電壓Ue（V）：AC400、AC690

    殼架電流Inm(A)：225

    額定電流In(A)：100、125、140、160、 180、200、225

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P/3P、4P/3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA））：
    35/65/85（400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：
    22/35/50（400V）；10（690V）

  • 額定工作電壓Ue（V）：AC400、AC690

    殼架電流Inm(A)：250

    額定電流In(A)：100、125、140、160、 180、200、225、250

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA））：
    36/50/85（400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：
    27/40/65 （400V）；15（690V）

  • 額定工作電壓Ue（V）：AC400、AC690

    殼架電流Inm(A)：400

    額定電流In(A)：225、250、315、 350、400

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA））：
    50/65/100（400V）； 15/20/20（690V）

    額定運行短路分斷能力Ics（kA）：
    35/42/65（400V）； 10/15/15（690V）

  • 額定工作電壓Ue（V）：AC400、AC690

    殼架電流Inm(A)：630

    額定電流In(A)：400、500、630

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA））：
    50/65/100（400V）； 15/20/20 （690V）

    額定運行短路分斷能力Ics（kA）：
    35/42/65 （400V）；10/15/15（690V）

  • 額定工作電壓Ue（V）：AC400、AC690

    殼架電流Inm(A)：800

    額定電流In(A)：630、700、800

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA））：
    75/100 （400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：
    65/75 （400V）；15（690V）

  • 額定工作電壓Ue（V）：AC400、AC690

    殼架電流Inm(A)：1250

    額定電流In(A)：800、1000、1250

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P

    額定極限短路分斷能力代號：-

    額定極限短路分斷能力Icu（kA））：65(400V)；15（690V）

    額定運行短路分斷能力Ics（kA）：32.5(400V)；10（690V）

NYKM2L系列漏電式塑料外殼式斷路器

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：125

    額定電流In(A)：16、20、25、32、40、 50、63、80、100、125

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA））：50/85

    額定運行短路分斷能力Ics（kA）：35/50

    額定剩余短路接通(分斷)能力I△m（kA）：1/4Icu

    額定剩余動作電流I△n（mA）：100/300/500

    額定剩余不動作電流I△no：1/2I △no

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：250

    額定電流In(A)：100、125、140、160、180、200、225、250

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA））：50/85

    額定運行短路分斷能力Ics（kA）：35/50

    額定剩余短路接通(分斷)能力I△m（kA）：1/4Icu

    額定剩余動作電流I△n（mA）：100/300/500

    額定剩余不動作電流I△no：1/2I △no

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：400

    額定電流In(A)：225、250、315、350、400

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA））：65/100

    額定運行短路分斷能力Ics（kA）：42/70

    額定剩余短路接通(分斷)能力I△m（kA）：1/4Icu

    額定剩余動作電流I△n（mA）：100/300/500

    額定剩余不動作電流I△no：1/2I △no

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：630

    額定電流In(A)：400、500、630

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA））：65/100

    額定運行短路分斷能力Ics（kA）：42/70

    額定剩余短路接通(分斷)能力I△m（kA）：1/4Icu

    額定剩余動作電流I△n（mA）：300/500/100

    額定剩余不動作電流I△no：1/2I △no

NYKM2E系列電子式塑料外殼式斷路器

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：100

    額定電流In(A)：16、20、25、32/ 32、36、40、45、50、55、60、63/63、65、70、75、80、85、90、95、100

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA）： 50 / 85 （400V）

    額定運行短路分斷能力Ics（kA）： 35 / 50 （400V）

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：225

    額定電流In(A)：100、125、140、160、180、200、225

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA）： 65 / 85 （400V）

    額定運行短路分斷能力Ics（kA）： 35 / 50 （400V）

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：250

    額定電流In(A)：100、125、140、160、180、200、225、250

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P/3P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA）：50 / 85 （400V）

    額定運行短路分斷能力Ics（kA）：50 / 50 （400V）

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：400

    額定電流In(A)：200、225、250、280、 315、350、400

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA）：65 / 100 （400V）

    額定運行短路分斷能力Ics（kA）：42 / 65 （400V）

  • 額定工作電壓Ue（V）：AC400

    殼架電流Inm(A)：800

    額定電流In(A)：400、420、440、460、480、500、530、560、600、630 / 630、640、660、680、700、720、740、760、780、800

    額定絕緣電壓Ui(V)：AC800

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA）： 65 / 100（400V）

    額定運行短路分斷能力Ics（kA）： 42 / 65（400V）

NYKM3系列熱磁式塑料外殼式斷路器

  • 額定工作電壓Ue（V）：AC415

    殼架電流Inm(A)：63

    額定電流In(A)：10、16、20、25、 32、40、50、63

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：L/M

    額定極限短路分斷能力Icu（kA）：36 / 55 （415V）；12（690V）

    額定運行短路分斷能力Ics（kA）：36 / 40 （415V）；10（690V）

  • 額定工作電壓Ue（V）：AC415、AC690V

    殼架電流Inm(A)：125

    額定電流In(A)：16、20、25、32、40、 50、63、80、100、125

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC8

    極數：3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA）：50 / 75 / 100 （415V）；20（690V）

    額定運行短路分斷能力Ics（kA）：40 / 55 / 70 （415V）；10（690V）

  • 額定工作電壓Ue（V）：AC415、AC690V

    殼架電流Inm(A)：250

    額定電流In(A)：100、125、140、160、 180、200、225、250

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC12

    極數：3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA）：50 / 75 / 100 （415V）；20（690V）

    額定運行短路分斷能力Ics（kA）：40 / 55 / 70 （415V）；10（690V）

  • 額定工作電壓Ue（V）：AC415、AC690V

    殼架電流Inm(A)：400

    額定電流In(A)：225、250、315、350、 400

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC12

    極數：3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA）：55 / 75 / 100 （415V）；20（690V）

    額定運行短路分斷能力Ics（kA）：55 / 75 / 85 （415V）；15（690V）

  • 額定工作電壓Ue（V）：AC415、AC690V

    殼架電流Inm(A)：630

    額定電流In(A)：400、500、630

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC12

    極數：3P、4P

    額定極限短路分斷能力代號：L/M/H

    額定極限短路分斷能力Icu（kA）：55 / 75 / 100 （415V）；20（690V）

    額定運行短路分斷能力Ics（kA）：55 / 75 / 85 （415V）；15（690V）

  • 額定工作電壓Ue（V）：AC415、AC690V

    殼架電流Inm(A)：800

    額定電流In(A)：630、700、800

    額定絕緣電壓Ui(V)：AC1000

    額定沖擊耐受電壓Uimp(kV)：AC12

    極數：3P、4P

    額定極限短路分斷能力代號：M/H

    額定極限短路分斷能力Icu（kA）： 75 / 100 （415V）；20（690V）

    額定運行短路分斷能力Ics（kA）：75 / 85 （415V）；15（690V）

NYKM3L系列漏電式塑料外殼式斷路器

  • 額定工 作電壓Ue（V）：400V

    殼架電流Inm(A)：125

    額定電流In(A)：16A、20A、25A、32A、40A、 50A、63A、80A、100A、125A

    選擇性類別：A類

    額定絕緣電壓Ui(V)：1000V

    額定沖擊耐受電壓Uimp(kV)：8KV

    極數：3 / 4 / 3 / 4

    額定極限短路分斷能力代號：M / M / H / H

    額定極限短路分斷能力Icu（kA）：50 / 50 / 85 / 85 （400V）

    額定運行短路分斷能力Ics（kA）：35 / 35 / 50 / 50 （400V）

    額定剩余短路接通(分斷)能力I△m(kA）：Icu×25%

    額定剩余動作電流I△n（mA）：100、300、500 （Ⅰ型）；30、100、300 （Ⅱ型）

    額定剩余不動作電流I△no ：I△n×50%

  • 額定工 作電壓Ue（V）：400V

    殼架電流Inm(A)：250

    額定電流In(A)：100A、125A、140A、160A、 180A、200A、225A、250A

    選擇性類別：A類

    額定絕緣電壓Ui(V)：1000V

    額定沖擊耐受電壓Uimp(kV)：8KV

    極數：3 / 4 / 3 / 4

    額定極限短路分斷能力代號：M / M / H / H

    額定極限短路分斷能力Icu（kA）：50 / 50 / 85 / 85 （400V）

    額定運行短路分斷能力Ics（kA）：35 / 35 / 50 / 50 （400V）

    額定剩余短路接通(分斷)能力I△m(kA）：Icu×25%

    額定剩余動作電流I△n（mA）：100、300、500 （Ⅰ型）；30、100、300 （Ⅱ型）

    額定剩余不動作電流I△no ：I△n×50%

  • 額定工 作電壓Ue（V）：400V

    殼架電流Inm(A)：400

    額定電流In(A)：225A、250A、315A、 350A、400A

    選擇性類別：A類

    額定絕緣電壓Ui(V)：AC1000V

    額定沖擊耐受電壓Uimp(kV)：8KV

    極數：3 / 4 / 3 / 4

    額定極限短路分斷能力代號：M / M / H / H

    額定極限短路分斷能力Icu（kA）：65 / 65 / 100 / 100 （400V）

    額定運行短路分斷能力Ics（kA）：42 / 42 / 70 / 70 （400V）

    額定剩余短路接通(分斷)能力I△m(kA）：Icu×25%

    額定剩余動作電流I△n（mA）：100、300、500 （Ⅰ型）；300、500、1000 （Ⅱ型）

    額定剩余不動作電流I△no ：I△n×50%

  • 額定工 作電壓Ue（V）：400V

    殼架電流Inm(A)：800

    額定電流In(A)：630A、700A、800A

    選擇性類別：A類

    額定絕緣電壓Ui(V)：AC1000V

    額定沖擊耐受電壓Uimp(kV)：8KV

    極數：3 / 4 / 3 / 4

    額定極限短路分斷能力代號：M / M / H / H

    額定極限短路分斷能力Icu（kA）：65 / 65 / 100 / 100 （400V）

    額定運行短路分斷能力Ics（kA）：42 / 42 / 70 / 70 （400V）

    額定剩余短路接通(分斷)能力I△m(kA）：Icu×25%

    額定剩余動作電流I△n（mA）：100、300、500 （Ⅰ型）；300、500、1000 （Ⅱ型）

    額定剩余不動作電流I△no ：I△n×50%

NYKM3E系列電子式塑料外殼式斷路器

  • 額定工 作電壓Ue（V）：AC415V、 AC690V

    殼架電流Inm(A)：32/63/125

    額定電流In(A)：12、14、16、18、20、22、25、28、30、32 / 25、28、32、36、40、45、50、56、60、63 / 50、63、70、75、80、85、90、95、100、125

    額定絕緣電壓Ui(V)：AC1000V

    額定沖擊耐受電壓Uimp(kV)：AC8

    使用類別：A

    極數：3P、4P

    額定極限短路分斷能力代號： M / H

    額定極限短路分斷能力Icu（kA）：70 / 85（400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：50 / 70（400V）；15（690V）

  • 額定工 作電壓Ue（V）：AC415V、 AC690V

    殼架電流Inm(A)：160/250

    額定電流In(A)：63、70、75、80、90、100、125、140、150、160 / 100、112、125、140、150、160、180、200、225、250

    額定絕緣電壓Ui(V)：AC1000V

    額定沖擊耐受電壓Uimp(kV)：AC8

    使用類別：A

    極數：3P、4P

    額定極限短路分斷能力代號： M / H

    額定極限短路分斷能力Icu（kA）：70 / 85（400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：50 / 70（400V）；10（690V）

  • 額定工 作電壓Ue（V）：AC415V、 AC690V

    殼架電流Inm(A)：400

    額定電流In(A)：160、180、200、225、250、280、315、350、375、400

    額定絕緣電壓Ui(V)：AC1000V

    額定沖擊耐受電壓Uimp(kV)：AC8

    使用類別：B

    極數：3P、4P

    額定極限短路分斷能力代號： M / H

    額定極限短路分斷能力Icu（kA）：70 / 100 （400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：65 / 75 （400V）；15（690V）

  • 額定工 作電壓Ue（V）：AC415V、 AC690V

    殼架電流Inm(A)：630

    額定電流In(A)：250、280、315、350、375、400、450、500、560、630

    額定絕緣電壓Ui(V)：AC1000V

    額定沖擊耐受電壓Uimp(kV)：AC8

    使用類別：B

    極數：3P

    額定極限短路分斷能力代號： M / H

    額定極限短路分斷能力Icu（kA）：70 / 100（400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：65 / 75 （400V）；15（690V）

  • 額定工 作電壓Ue（V）：AC415V、 AC690V

    殼架電流Inm(A)：630/800

    額定電流In(A)：250、280、315、350、375、400、450、500、560、630 / 315、350、400、450、500、560、630、700、760、800

    額定絕緣電壓Ui(V)：AC1000V

    額定沖擊耐受電壓Uimp(kV)：AC8

    使用類別：B

    極數：3P、4P

    額定極限短路分斷能力代號： M / H

    額定極限短路分斷能力Icu（kA）：75 / 100 （400V）；20（690V）

    額定運行短路分斷能力Ics（kA）：65 / 75 （400V）；15（690V）

選型表

  • 產品代號：NYKM2：熱磁式塑料 外殼式斷路器

    殼架等級：63A、100A、225A、 250A、400A、630A、800A、1250A

    分斷能力：L:基本型、M:標準型、 H:高分斷型

    操作方式：Z:手操機構、P:電操機構、無:直接操作

    極數代號：3：三極、4：四極

    脫扣器方式：2：電磁式、3：熱磁式、0：無脫扣

    附件代號：見附件表

    用途代號：2:電機保護、無:配電保護

    N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

    額定電流：10A、16A、20A、25A 、32A、40A 、50A、63A、80A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A、700A、800A、1000A、1250A

    安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

?  過載報警不脫扣裝置(代號3200I、4200I)適用于NYKM2系列塑殼斷路器100、225、250、400、630殼架，但其中NYKM2系列所有規格的四極斷路器且中性極型式為C、D型不具有過載報警不脫扣功能
?  標配相間隔板

  • 產品代號：NYKM2L：漏電式塑料外 殼式斷路器

    殼架等級：125A、250A、400A、630A

    分斷能力：M:標準型、 H:高分斷型

    操作方式：Z:手操機構、P:電操機構、無:直接操作

    極數代號：3：三極、4：四極

    脫扣方式：2：電磁式、3：熱磁式

    附件代號：見附件表

    用途代號：2:電機保護、無:配電保護

    N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

    額定電流：16A、20A、25A 、32A、40A 、50A、63A、80A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、500A、630A

    剩余電流：100/300/500mA/ 300/500/1000mA

    延時類型：延時型、非延時型

    安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

?   I：表示漏電報警模塊發出信號，同時斷路器脫扣
?  II：表示漏電報警模塊發出信號，斷路器不脫扣
?  標配相間隔板

  • 產品代號：NYKM2E： 電子式塑料 外殼式斷路器

    殼架等級：100A、225A、250A、400A、800A

    分斷能力：L:基本型 M:標準型、 H:高分斷型

    操作方式：Z:手操機構、P:電操機構、無:直接操作

    極數代號：3：三極、4：四極

    脫扣方式：4：電子式

    附件代號：見附件表

    用途代號：2:電機保護、無:配電保護

    N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

    額定電流：32A、63A、100A、225A、250A、400A 、630A、800A

    安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

?   過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM2E系列塑殼斷路器100、225、250、400、800殼架可配報警不脫扣模塊
?   標配相間隔板

  • 產品代號：NYKM3：熱磁式塑料 外殼式斷路器

    殼架等級：63A、125A、250A、400A、 630A、800A

    分斷能力：L:基本型、 M:標準型、 H:高分斷型

    操作方式：Z:手操機構、P:電操機構、無:直接操作

    極數代號：3：三極、4：四極

    脫扣方式：2：電磁式、3：熱磁式、0：無脫扣

    附件代號：見附件表

    用途代號：2:電機保護、無:配電保護

    N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

    額定電流：10A、16A、20A、25A 、32A、40A 、50A、63A、80A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、500A、630A、700A、800A

    安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

?  過載報警不脫扣裝置(代號3200I、4200I)適用于NYKM3系列塑殼斷路器100、225、250、400、630殼架，但其中NYKM3系列所有規格的四極斷路器且中性極型式為C、D型不具有過載報警不脫扣功能
?   標配相間隔板

  • 產品代號：NYKM3L： 漏電式塑料 外殼式斷路器

    殼架等級：125A、250A、400A、800A

    分斷能力：M:標準型、 H:高分斷型

    操作方式：Z:手操機構、P:電操機構、無:直接操作

    極數代號：3：三極、4：四極

    脫扣方式：2：電磁式、3：熱磁式

    附件代號：見附件表

    用途代號：2:電機保護、無:配電保護

    N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

    額定電流：16A、20A、25A 、32A、40A 、50A、63A、80A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、500A、630A、700A、800A

    剩余電流：100/300/ 500mA、 300/500/1000mA

    延時類型：延時型、非延時型

    安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

?   I：表示漏電報警模塊發出信號，同時斷路器脫扣
?   II：表示漏電報警模塊發出信號，斷路器不脫扣
?   標配相間隔板

  • 產品代號：NYKM3E：電子式塑料 外殼式斷路器

    殼架等級：125A、250A、400A、630A、800A

    分斷能力：L:基本型、M:標準型、 H:高分斷型

    操作方式：Z:手操機構、P:電操機構、無:直接操作

    極數代號：3：三極、4：四極

    脫扣方式：4：電子式

    附件代號：見附件表

    用途代號：2:電機保護、無:配電保護

    N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

    額定電流：125A、250A、400A、630A、800A

    安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

?   過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM3E系列塑殼斷路器125A、250A、400A、630A、800A殼架
?   標配相間隔板
