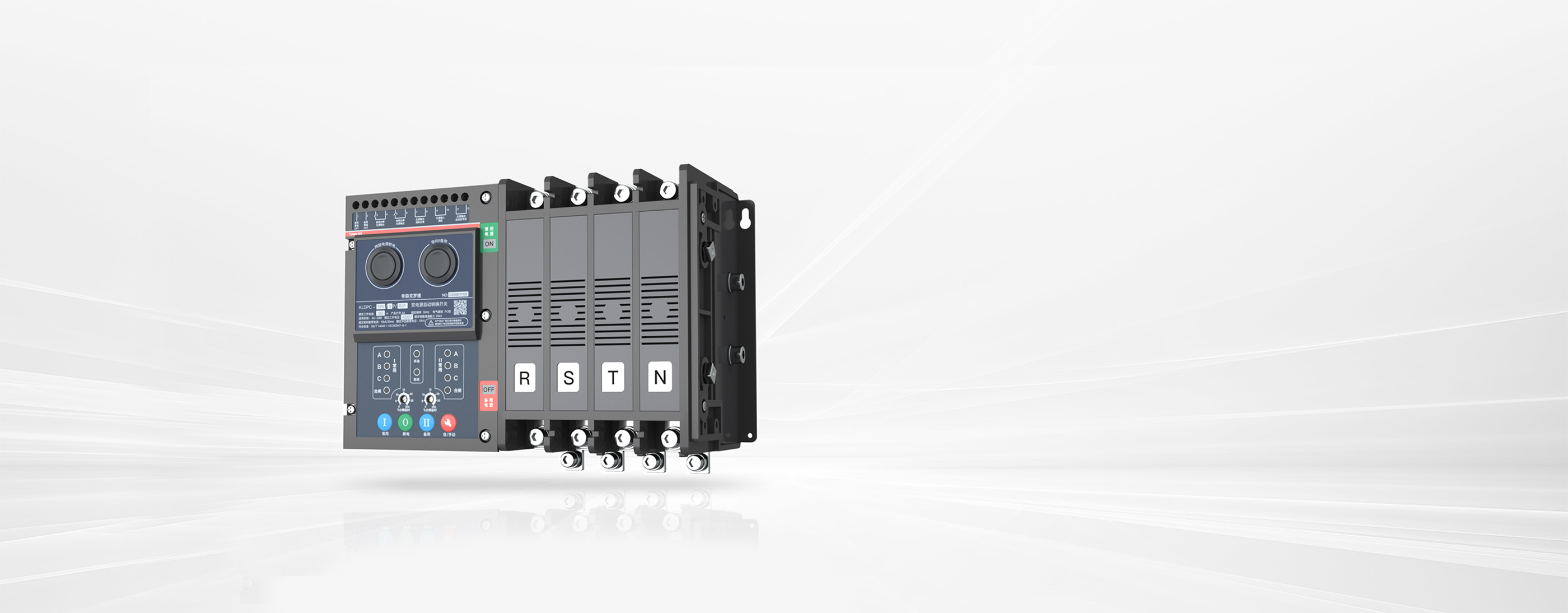

NYKP系列

雙電源自動轉換開關

NYKP2系列（16A-3200A）

NYKP1系列（6A-630A）

NYKP系列 雙電源自動轉換開關 NYKP2系列（16A-3200A） NYKP1系列（6A-630A）

智能 快捷 安全 全面

產品概述

雙電源自動轉換開關是電源轉換設備，響應快、穩定性強、可靠性高；具有短路保護、接地保護、缺相保護、過壓保護；廣泛應用于發電廠、變電所、煤礦、港口、工廠、機場等重要場所，用于保護電路和設備的安全，可實現智能化控制和管理。

響應快、切換迅速

雙電源采用電機和電磁線圈驅動，響應轉換速度快。

隔離功能，更安心

產品前端可設置隔離開關或自身帶隔離功能，

來保證提供明顯的線路斷開點，檢修時保障人身安全。

技術參數

NYKP2系列

  • 額定工作電壓：400V
  • 額定工作電流：16~3200A

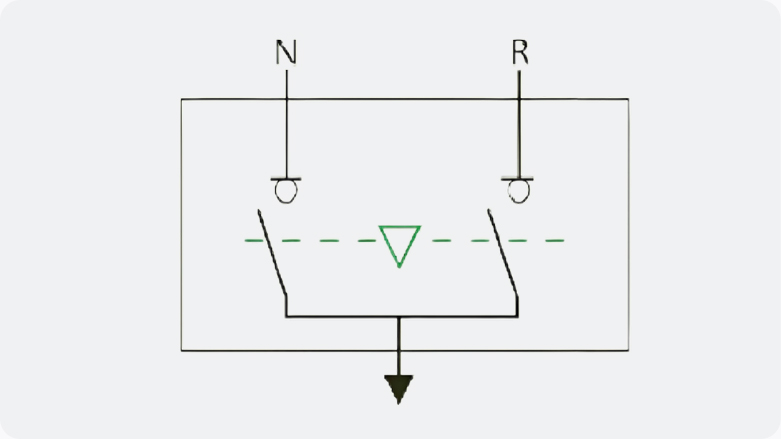

  • 產品類別：PC級
  • 產品極數：2P、3P、4P
  • 投切方式：自投自復、自投不自復
  • 供電方式：電網-電網、電網-發電
  • 使用類別：AC-33iB、AC-33iB

NYKP1系列

  • 額定工作電壓：400V
  • 額定工作電流：6~630A

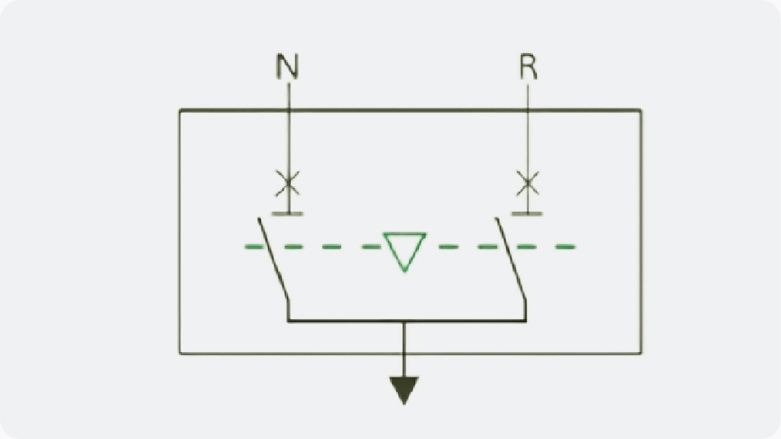

  • 產品類別：CB級
  • 產品極數：3P、4P
  • 投切方式：自投自復、自投不自復
  • 供電方式：電網-電網、電網-發電
  • 使用類別：AC-33iB
技術參數

NYKP2-G系列雙電源

型號 額定工作電壓Ue（V） 殼架電流Inm(A) 額定電流In(A) 極數 額定短路接通能力Icm（kA） 額定短時耐受電流Icw（kA) 使用類別
NYKP2-GA AC400 100 16、20、25、32、40、50、63、80、100 3P、4P 8 5kA/30ms AC-33iB
NYKP2-GA 250 125、160、200、225、250 10kA/60ms
NYKP2-GA 630 315、350、400、500、630 12.6kA/60ms
NYKP2-GA 1600 800、1000、1250、1600 32kA/60ms AC-33iB
NYKP2-GA 3200 2000、2500、3200 50kA/1s

NYKP2-LA/L/SA/S系列雙電源

型號 額定工作電壓Ue（V） 殼架電流Inm(A) 額定電流In(A) 極數 額定短路接通分斷能力Icm（kA） 操作循環次數/小時 額定短時耐受電流Icw（kA) 使用類別
NYKP2-SA、S、LA、L AC230V(2P), AC400V(3P、4P) 125 20、32、40、50、63、80、 100、125 2P、3P、4P 25 120 10kA/30ms AC-33iB
NYKP2-SA、S、LA、L 250 125、160、200、250 2P、3P、4P 25 10kA/30ms AC-33iB
NYKP2-SA、S、LA、L 630 250、315、400、500、630 2P、3P、4P 30 12.6kA/60ms AC-33iB

NYKP2系列雙電源控制器匯總

產品型號 NYKP2系列
控制器型號 y-701 y-702
安裝方式 分體式
顯示方式 指示燈顯示 液晶顯示
額定工作制 不間斷工作制
自投自復 ● ●
自投不自復 ● ●
互為備用 ● ●
自啟發電機功能 ● ●
常用電源檢測 四相缺相檢測、三相電壓過欠壓檢測
備用電源檢測 四相缺相檢測、三相電壓過欠壓檢測
無源消防輸入 ● ●
有源消防輸入（DC9-36V） ● ●
轉換延時可調 ● ●
電壓實時顯示 〇 ●
常用和備用電源指示 ● ●
常用和備用過壓和欠壓可調 ● ●
發電機啟動和停止時間可調 ● ●(F/F1)
可編程輸出口 〇 ●
RS485通訊功能 〇 ●

NYKP1系列雙電源

型號 額定工作電壓Ue（V） 額定沖擊耐受電壓Uimp(kV) 殼架電流Inm(A) 額定電流In(A) 極數 額定短路分斷能力Icn（kA） 額定短路接通能力Icm（kA） 產品代號 使用類別
NYKP1 AC400 8 63 6、10、16、20、25、 32、40、50、63 3P、4P 5 7.5 M:基本型 M1:消防型 AC-33iB

NYKP1A系列雙電源

型號 額定工作電壓Ue（V） 殼架電流Inm(A) 額定電流In(A) 極數 工作模式 轉換動作時間 機械壽命（次） 電壽命（次） 控制器
NYKP1A AC400 63 6、10、16、20、25、 32、40、50、63 4P R(自投自復)
S(自投不自復)
F(電網-發電) 		≤2s 10000 4500
NYKP1A 125 63、80、100、125 ≤3s+延時時間 7000 3000 W2
W3
NYKP1A 250 160、180、200、225、250 5000 2000
NYKP1A 630 315、350、400、500、630 5000 2000

NYKP1系列雙電源控制器匯總

產品型號 NYKP1系列
控制器型號 W2 W3
安裝方式 分體式
顯示方式 數碼顯示 液晶顯示
自投自復 ● ●
自投不自復 ● ●
互為備用 ● ●
自啟發電機功能 ● ●
常用電源檢測 ● ●
備用電源檢測 ● ●
無源消防輸入 ● ●
有源消防輸入（DC9-36V） ● ●
轉換延時可調 ● ●
電壓實時顯示 ● ●
常用和備用電源指示 ● ●
常用和備用過壓和欠壓可調 ● ●
發電機啟動和停止時間可調 ● ●
可編程輸出口 ● ●
RS485通訊功能 ● ●
選型表

NYKP2-G系列雙電源

NYKP2 100 GA 4P 100A RF 附加功能
產品代號 殼架電流 產品類別 極數代號 額定電流 工作模式 附加功能
NYKP2：
雙電源自動轉換開關		 100A
250A
630A
1600A
3200A		 GA:電機型
GA1:電機型		 3P:3極
4P:4極		 16A、20A
25A、32A
40A、50A
63A、80A
100A、125A
160A、200A
225A、250A
315A、350A
400A、500A
630A、800A
1250A
1600A
2000A
2500A
3200A		 R:自投自復
S:自投不自復
F:電網發電
RF:自投自復+電網發電		 Y-701
Y-702

注：?   GA系列標配消防功能
         ?   GA1系列不含消防功能
         ?  GA系列自投不自復功能需配置Y-701/Y-702控制器
         ?   帶通訊功能需配置Y-702控制器

NYKP2-LA/L/SA/S系列雙電源

NYKP2 125 SA 4P 100A RF 附加功能
產品代號 殼架電流 產品類別 極數代號 額定電流 工作模式 附加功能
NYKP2：
雙電源自動轉換開關		 125A
250A
630A		 SA:一體三段式
LA:一體兩段式
S:分體三段式
L:分體兩段式		 2P:2極
3P:3極
4P:4極		 20A、32A、 40A、
50A、 63A、80A、
100A、125A、 160A、
200A、 250A、315A、
400A、500A、630A		 R:自投自復
S:自投不自復
F:電網發電
RF:自投自復+電網發電		 Y-701
Y-702

NYKP1系列雙電源

NYKP1 63 M 3P 63A RF C型
產品代號 殼架電流 產品類別 極數代號 額定電流 工作模式 脫扣類型
NYKP1：
雙電源自動轉換開關		 63A M型:基本型
M1型：消防型		 3P:3極
4P:4極		 6A、10A、 16A、
20A、 25A、32A、
40A、50A、 63A		 R:自投自復
F:電網發電
RF:自投自復+電網發電		 C型
D型

注：NYKP1為CB級雙電源開關，執行單元為小型斷路器，默認為C特性

NYKP1A系列雙電源

NYKP1A 125 4P 63A RF 附加功能
產品代號 殼架電流 極數代號 額定電流 工作模式 附加功能
NYKP1A：
雙電源自動轉換開關		 63A
125A
250A
630A		 4P:4極 6A、10A
16A、20A
25A、32A
40A、50A
63A、80A
100A、125A
160A、180A
200A、225A
250A、315A
350A、400A
500A、630A		 R:自投自復
S:自投不自復
F:電網發電
RF:自投自復+電網發電		 W2
W3
T:通訊功能

注：?  NYKP1A執行單元為小型斷路器，默認為C特性，其它殼架為塑殼斷路器

技術參數

NYKP2-G系列雙電源

  • 額定工作電壓Ue(V)：AC400

    額定電流In(A)：16、20、25、32、40、50、63、80、100

    級數：3P、4P

    額定短路接通能力lcm(kA)：8

    額定短時耐受電流Icw(kA)：5kA/30ms

    使用類別：AC-33iB

  • 額定工作電壓Ue(V)：AC400

    額定電流In(A)：125、160、200、225、250

    級數：3P、4P

    額定短路接通能力lcm(kA)：8

    額定短時耐受電流Icw(kA)：10kA/60ms

    使用類別：AC-33iB

  • 額定工作電壓Ue(V)：AC400

    額定電流In(A)：315、350、400、500、630

    級數：3P、4P

    額定短路接通能力lcm(kA)：8

    額定短時耐受電流Icw(kA)：12.6kA/60ms

    使用類別：AC-33iB

  • 額定工作電壓Ue(V)：AC400

    額定電流In(A)：800、1000、1250、1600

    級數：3P、4P

    額定短路接通能力lcm(kA)：8

    額定短時耐受電流Icw(kA)：32kA/60ms

    使用類別：AC-33iB

  • 額定工作電壓Ue(V)：AC400

    額定電流In(A)：2000、2500、3200

    級數：3P、4P

    額定短路接通能力lcn(kA)：8

    額定短時耐受電流Icw(kA)：50kA/1s

    使用類別：AC-33iB

NYKP2-LA/L/SA/S系列雙電源

  • 額定工作電壓Ue(V)：AC230V(2P)，AC400V(3P、4P)

    額定電流In(A)：20、32、40、50、63、80、100、125

    級數：2P、3P、4P

    額定短路接通分斷能力lcm(kA)：25

    操作循環次數/小時：120

    額定短時耐受電流Icw(kA)：10kA/30ms

    使用類別：AC-33iB

  • 額定工作電壓Ue(V)：AC230V(2P)，AC400V(3P、4P)

    額定電流In(A)：125、160、200、250

    級數：2P、3P、4P

    額定短路接通分斷能力lcm(kA)：25

    操作循環次數/小時：120

    額定短時耐受電流Icw(kA)：10kA/30ms

    使用類別：AC-33iB

  • 額定工作電壓Ue(V)：AC230V(2P)，AC400V(3P、4P)

    額定電流In(A)：250、315、400、500、630

    級數：2P、3P、4P

    額定短路接通分斷能力lcm(kA)：30

    操作循環次數/小時：120

    額定短時耐受電流Icw(kA)：12.6kA/60ms

    使用類別：AC-33iB

NYKP2系列雙電源控制器匯總

  • 安裝方式：分體式

    顯示方式：指示燈顯示

    額定工作制：不間斷工作制

    自投自復：具備

    自投不自復：具備

    互為備用：具備

    自啟發電機功能：具備

    常用電源檢測：四相缺相檢測、三相電壓過欠壓檢測

    備用電源檢測：四相缺相檢測、三相電壓過欠壓檢測

    無源消防輸入：具備

    有源消防輸入：具備(DC9-36V)

    轉換延時可調：具備

    電壓實時顯示：無

    常用和備用電源指示：具備

    常用和備用過壓和欠壓可調：具備

    發電機啟動和停止時間可調：具備

    可編程輸出口：無

    RS485通訊功能：無

  • 安裝方式：分體式

    顯示方式：液晶顯示

    額定工作制：不間斷工作制

    自投自復：具備

    自投不自復：具備

    互為備用：具備

    自啟發電機功能：具備

    常用電源檢測：四相缺相檢測、三相電壓過欠壓檢測

    備用電源檢測：四相缺相檢測、三相電壓過欠壓檢測

    無源消防輸入：具備

    有源消防輸入(DC9-36V) ：具備

    轉換延時可調：具備

    電壓實時顯示：具備

    常用和備用電源指示：具備

    常用和備用過壓和欠壓可調：具備

    發電機啟動和停止時間可調：具備（F/F1）

    可編程輸出口：具備

    RS485通訊功能：具備

NYKP1系列雙電源

  • 額定工作電壓Ue(V)：AC400V

    額定沖擊耐受電壓Uimp(kV)：8

    額定電流In(A)：6、10、16、20、25、32、40、50、63

    級數：3P、4P

    額定短路分斷能力lcn(kA)：5

    額定短路接通能力lcn(kA)：7.5

    產品代號：M:基本型、M1:消防型

    使用類別：AC-33iB

NYKP1A系列雙電源

  • 額定工作電壓Ue(V)：AC400V

    額定電流In(A)：6、10、16、20、25、32、40、50、63

    級數：4P

    工作模式：R(自投自復)、S(自投不自復)、F(電網-發電)

    轉換動作時間：≤2s

    機械壽命（次）：10000

    電壽命（次）：4500

  • 額定工作電壓Ue(V)：AC400V

    額定電流In(A)：63、80、100、125

    級數：4P

    工作模式：R(自投自復)、S(自投不自復)、F(電網-發電)

    轉換動作時間：≤3s+延時時間

    機械壽命（次）：7000

    電壽命（次）：3000

    控制器：W2、W3

  • 額定工作電壓Ue(V)：AC400V

    額定電流In(A)：160、180、200、225、250

    級數：4P

    工作模式：R(自投自復)、S(自投不自復)、F(電網-發電)

    轉換動作時間：≤3s+延時時間

    機械壽命（次）：5000

    電壽命（次）：2000

    控制器：W2、W3

  • 額定工作電壓Ue(V)：AC400V

    額定電流In(A)：315、350、400、500、630

    級數：4P

    工作模式：R(自投自復)、S(自投不自復)、F(電網-發電)

    轉換動作時間：≤3s+延時時間

    機械壽命（次）：5000

    電壽命（次）：2000

    控制器：W2、W3

NYKP1系列雙電源控制器匯總

  • 安裝方式：分體式

    顯示方式：數碼顯示

    自投自復：具備

    自投不自復：具備

    互為備用：具備

    自啟發電機功能：具備

    常用電源檢測：具備

    備用電源檢測：具備

    無源消防輸入：具備

    有源消防輸入(DC9-36V) ：具備

    轉換延時可調：具備

    電壓實時顯示：具備

    常用和備用電源指示：具備

    常用和備用過壓和欠壓可調：具備

    發電機啟動和停止時間可調：具備

    可編程輸出口：具備

    RS485通訊功能：具備

  • 安裝方式：分體式

    顯示方式：液晶顯示

    自投自復：具備

    自投不自復：具備

    互為備用：具備

    自啟發電機功能：具備

    常用電源檢測：具備

    備用電源檢測：具備

    無源消防輸入：具備

    有源消防輸入(DC9-36V)

    轉換延時可調：具備

    電壓實時顯示：具備

    常用和備用電源指示：具備

    常用和備用過壓和欠壓可調：具備

    發電機啟動和停止時間可調：具備

    可編程輸出口：具備

    RS485通訊功能：具備

選型表

NYKP2-G系列雙電源

  • 產品代號：NYKP2:雙電源自動轉換開關

    殼架電流：100A、250A、630A、1600A、3200A

    產品類別（電機型）：GA、GA1

    級數代號：3P、4P

    額定電流：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、250A、315A、350A、400A、500A、630A、800A、1250A、1600A、2000A、2500A、3200A

    工作模式：R:自投自復、S:自投不自復、F:電網發電、RF:自投自復+電網發電

    附加功能：Y-701、Y-702

? GA系列標配消防功能
? GA1系列不含消防功能
? GA系列自投不自復功能需配置Y-701/Y-702控制器
? 帶通訊功能需配置Y-702控制器

NYKP2-LA/L/SA/S系列雙電源

  • 產品代號：NYKP2:雙電源自動轉換開關

    殼架電流：125A、250A、630A

    產品類別：SA:一體三段式、LA:一體兩段式、S:分體三段式、L:分體兩段式

    級數代號：2P、3P、4P

    額定電流： 20A、32A、40A、50A、63A、80A、100A、125A、160A、200A、250A、315A、400A、500A、630A

    工作模式：R:自投自復、S:自投不自復、F:電網發電、RF:自投自復+電網發電

    附加功能：Y-701、Y-702

NYKP1系列雙電源

  • 產品代號：NYKP1:雙電源自動轉換開關

    殼架電流：63A

    產品類別：M型:基本型、M1型:消防型

    級數代號：3P、4P

    額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A

    工作模式：R:自投自復、F:電網發電、RF:自投自復+電網發電

    脫扣類型：C型、D型

注：NYKP1為CB級雙電源開關，執行單元為小型斷路器，默認為C特性

NYKP1A系列雙電源

  • 產品代號：NYKP1A:雙電源自動轉換開關

    殼架電流：63A、125A、250A、630A

    級數代號：4P

    額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、630A

    工作模式：R:自投自復、S:自投不自復、F:電網發電、RF:自投自復+電網發電

    附加功能：W2、W3、T:通訊功能

注：? NYKP1A執行單元為小型斷路器，默認為C特性，其它殼架為塑殼斷路器
