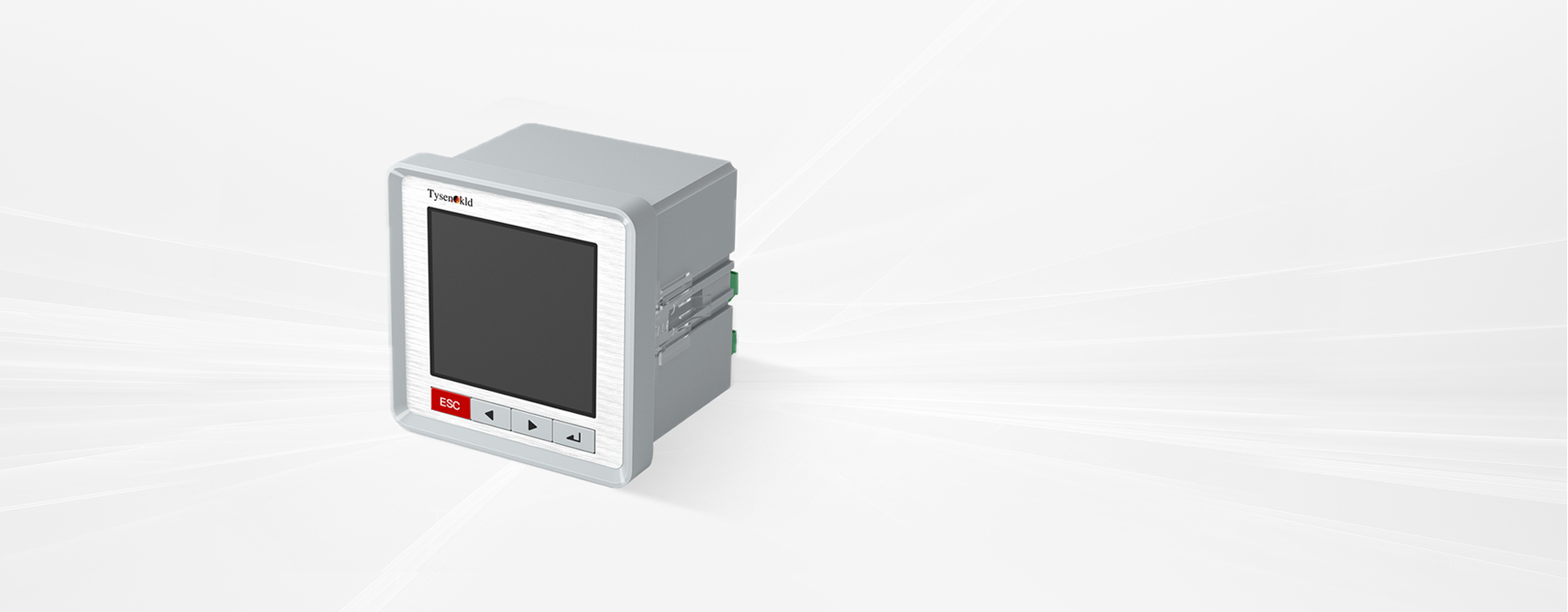

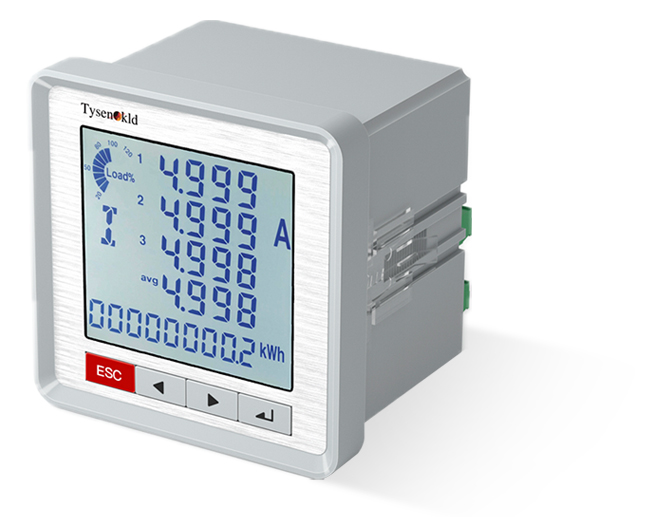

NPM系列
智能電力儀表
（中文液晶型、液晶型、數碼型）
智能
高效
安全
全面
NPM系列
智能電力儀表
（中文液晶型、液晶型、數碼型）
NPM系列智能電力儀表可實現對用電負荷的全電量參數測量，模塊化設計。具有高防護等級、多種顯示方式、標配RS485通信接口，支持Modbus-RTU和DL/T645通信協議，可接入各類電力監控系統和能源管理系統，助力客戶實現數據共享和綜合管理。廣泛應用于工業、商業、住宅和基礎設施等領域，實現智能化控制和管理。
可以快速檢測系統中的異常和故障，如過載、電壓波動等，及時發出警報，減少系統故障的潛在風險。能夠提供精確的讀數，包括電壓、電流、功率、功率因數等多種電氣參數，有助于詳細了解電力系統的運行狀況。
支持多種通訊協議，實現與上層設備的聯通，運維人員通過后臺遠程查看和控制電力系統的狀態，可快速響應和處理問題。
具備數據記錄功能，能夠存儲歷史數據，便于進行長期的數據分析和趨勢預測。
| 功能 | 參數 | |
| 工作電源 | 電源范圍 | AC/DC 85~265V |
| 功耗 | ≤5VA | |
| 測量顯示 | 頻率 | 40~65Hz，精度0.05Hz |
| 功率 | 有功、無功、視在功率，精度0.5級 | |
| 電能 | 四象限計量，有功精度C級，無功精度1.0級 | |
| 顯示 | 全中文LCD顯示，可編程設置、顯示內容可以切換或循環顯示 | |
| 輸入電壓 | 網絡 | 單相、三相四線、三相三線 |
| 額定值 | AC100V、400V、690V | |
| 過負荷 | 長期過負荷1.2倍；短期過負荷2倍（60s） | |
| 功耗 | ＜0.1VA（每相） | |
| 阻抗 | >1.72MΩ | |
| 精度 | 真有效值測量，精度等級0.2級 | |
| 輸入電流 | 額定值 | AC1A、5A |
| 過負荷 | 長期過負荷1.2倍；瞬時負荷10倍（5s） | |
| 功耗 | ＞0.1VA（每相） | |
| 阻抗 | ＜20mΩ | |
| 精度 | 真有效值測量，精度等級0.2級 | |
| 擴展功能 | 通訊接口 | RS485（MODBUS-RTU協議或DL/T645-2007協議） |
| 開關量接口 | DI無源干接點輸入，DO輸出 | |
| 脈沖輸出 | 2路電能脈沖輸出 | |
| 變送輸出 | DC 4~20mA | |
| 環境 | 工作環境 | -25~60℃，5~95%不結露 |
| 儲存環境 | -40~85℃ | |
| 安全 | 耐壓 | 輸入、輸出、電源三者之間均>2kV |
| 絕緣 | 輸入、輸出、電源對機殼>100MΩ | |
| 外形尺寸 | 面框 | 96*96mm |
| 開孔尺寸 | 91*91mm | |
| 實時測量參數 | 相、線電壓 | 各相電壓，各線電壓 |
| 電流 | 各相電流、中線電流 | |
| 功率 | 各相有功、無功、視在功率；三相總有功、無功、視在功率 | |
| 功率因數 | 各相功率因數，三相總功率因數 | |
| 負載性質 | 阻性、容性、感性 | |
| 頻率 | 系統頻率 | |
| 需量 | 需量 | 四象限有功、無功及視在功率 |
| 實時電度 | 有功、無功電度 | 雙方向、絕對值及凈值 |
| 最值統計 | 最大值、最小值統計（帶時標） | 電流、電壓、功率、需量、功率因數、頻率 |
| 分時電度（選配） | 分時有功、無功電度 | 三相雙方向有功、無功電度 |
| SOE | DI變位順序記錄 | 分辨率為1ms可記錄64條 |
| 越限報警 | 報警項目 | 各項實時測量參數 |
| 電力品質（選配） | 電流、電壓諧波含量、畸變率、不對稱度 | 直觀圖形坐標查看，設備顯示2-51諧波柱狀圖，通信讀取2-63次 |
| 時間（選配） | 實時時鐘 | 年、月、日、時、分、秒 |
| 功能 | 參數 | |
| 工作電源 | 電源范圍 | AC/DC 85~265V |
| 功耗 | ≤5VA | |
| 測量顯示 | 頻率 | 40~65Hz，精度0.05Hz |
| 功率 | 有功、無功、視在功率，精度0.5級 | |
| 電能 | 四象限計量，有功精度C級，無功精度1.0級 | |
| 顯示 | LCD顯示，可編程設置、顯示內容可以切換或循環顯示 | |
| 輸入電壓 | 網絡 | 單相、三相四線、三相三線 |
| 額定值 | AC100V、400V、690V | |
| 過負荷 | 長期過負荷1.2倍；短期過負荷2倍（60s） | |
| 功耗 | ＜0.1VA（每相） | |
| 阻抗 | >1.72MΩ | |
| 精度 | 真有效值測量，精度等級0.2級 | |
| 輸入電流 | 額定值 | AC1A、5A |
| 過負荷 | 長期過負荷1.2倍；瞬時負荷10倍（5s） | |
| 功耗 | ＜0.1VA（每相） | |
| 阻抗 | ＜20mΩ | |
| 精度 | 真有效值測量，精度等級0.2級 | |
| 擴展功能 | 通訊接口 | RS485（MODBUS-RTU協議或DL/T645-2007協議） |
| 開關量接口 | DI無源干接點輸入，DO輸出 | |
| 脈沖輸出 | 2路電能脈沖輸出 | |
| 變送輸出 | DC 4~20mA | |
| 環境 | 工作環境 | -25~60℃，5~95%不結露 |
| 儲存環境 | -40~85℃ | |
| 安全 | 耐壓 | 輸入、輸出、電源三者之間均>2kV |
| 絕緣 | 輸入、輸出、電源對機殼>100MΩ | |
| 外形尺寸 | 面框 | 96*96mm; 72*72mm |
| 開孔尺寸 | 91*91mm; 67*67mm | |
| 實時測量參數 | 相、線電壓 | 各相電壓，各線電壓 |
| 電流 | 各相電流、中線電流 | |
| 功率 | 各相有功、無功、視在功率；三相總有功、無功、視在功率 | |
| 功率因數 | 各相功率因數，三相總功率因數 | |
| 負載性質 | 阻性、容性、感性 | |
| 頻率 | 系統頻率 | |
| 需量 | 需量 | 四象限有功、無功及視在功率 |
| 實時電度 | 有功、無功電度 | 雙方向、絕對值及凈值 |
| 最值統計 | 最大值、最小值統計（帶時標） | 電流、電壓、功率、需量、功率因數、頻率 |
| 分時電度（選配） | 分時有功、無功電度 | 三相雙方向有功、無功電度 |
| SOE | DI變位順序記錄 | 分辨率為1ms可記錄64條 |
| 越限報警 | 報警項目 | 各項實時測量參數 |
| 電力品質（選配） | 電流、電壓諧波含量、畸變率、不對稱度 | 畸變率數字顯示或通信讀取，其他為通信讀取 |
| 時間（選配） | 實時時鐘 | 年、月、日、時、分、秒 |
| NPM96 | ZH | Q | 3 | nDI | R | RJ |
| 產品代號 | 顯示方式 | 功能代號 | 相數 | 附加功能 | 標配功能 | 附加功能 |
| NPM96: 96款智能電力儀表 |
ZH:中文液晶型 Y:液晶型 S:數碼型 |
A:電流 B:電壓 Q:多功能 S:多功能+諧波 T:多功能+分時電能 W:多功能+諧波+分時電能 |
3:三相 1:單相 |
DI:開關量輸入 DO:繼電器輸出 M:模擬量輸出 P:脈沖輸出 |
R:RS485通訊 | RJ:以太網功能 6T:6路測溫功能 R:RS485通訊 |
? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? ZH款(限96尺寸):可選功能包括8DI、4DO、2M、2R、2P,由于端口數量原因，最大功能為8DI/2DO/2P/2M/2R或8DI/4DO/2M/2R;C觸摸屏功能
? Y款：最大功能為8DI/2DO/2P/2M/2R/RJ或8DI/4DO/2M/2R/RJ,當選擇6T(6路測溫)時，最大功能為4DI/2DO/2P/1R/6T或者4DI/4DO/1R/6T或者4DI/2DO/2M/R/6T
? 當選擇功能代號為A或者B時，最大附加功能為4DI/2DO/1M/R
? DI數量只能選擇4Dl或者8DI，DO數量只能選擇2DO或者4DO
| NPM72 | Y | Q | 3 | nDI | R |
| 產品代號 | 顯示方式 | 功能代號 | 相數 | 附加功能 | 功能標配 |
| NPM72: 72款智能電力儀表 |
Y:液晶型 S:數碼型 |
A:電流 B:電壓 Q:多功能 S:多功能+諧波 T:多功能+分時電能 W:多功能+諧波+分時電能 |
3:三相 1:單相 |
DI:開關量輸入 DO:繼電器輸出 M:模擬量輸出 P:脈沖輸出 |
R:RS485通訊 |
? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? 72款；最大附加功能為4DI/2DO/1M/R/2P
? 當選擇功能代號為A或者B時，最大附加功能為4DI/2DO/1M/R
?DI數量只能選擇4Dl或者8DI,DO數量只能選擇2DO或者4DO
工作電源：電源范圍：AC/DC 85~265V；功耗：≤5VA
測量顯示：頻率：40~65Hz，精度0.05Hz； 功率：有功、無功、視在功率，精度0.5級； 電能：四象限計量，有功精度C級，無功精度1.0級； 顯示：全中文LCD顯示，可編程設置、顯示內容可以切換或循環顯示；
輸入電壓：網絡：?jiǎn)蜗?、三相四線、三相三線；額定值：AC100V、400V、690V；過負荷：長期過負荷1.2倍；短期過負荷2倍（60s）；功耗：＜0.11VA（每相）；阻抗：＞1.72MΩ；精度：真有效值測量，精度等級0.2級；
輸入電流：額定值：AC1A、5A；過負荷 ：長期過負荷1.2倍；瞬時負荷10倍（5s）；功耗 ：＜0.1VA（每相）；阻抗：＜20mΩ；；精度：真有效值測量，精度等級0.2級；
擴展功能：通訊接口：RS485（MODBUS-RTU協議或DL/T645-2007協議）；開關量接口 ：DI無源干接點輸入，DO輸出；脈沖輸出： 2路電能脈沖輸出；變送輸出 ： DC 4~20mA；
環境：工作環境 ：-25~60℃，5~95%不結露；儲存環境：-40~85℃；
安全：耐壓：輸入、輸出、電源三者之間均>2kV；絕緣 ：輸入、輸出、電源對機殼>100MΩ；
外形尺寸：面框：96*96mm；開孔尺寸：91*91mm；
實時測量參數：相、線電壓：各相電壓，各線電壓；電流：各相電流、中線電流；功率：各相有功、無功、視在功率/三相總有功、無功、視在功率； 功率因數：各相功率因數，三相總功率因數；負載性質：阻性、容性、感性；頻率：系統頻率；
需量：需量：四象限有功、無功及視在功率；
實時電度：有功、無功電度：雙方向、絕對值及凈值；
最值統計：最大值、最小值統計（帶時標），電流、電壓、功率、需量、功率因數、頻率；
分時電度（選配） ：分時有功、無功電度，三相雙方向有功、無功電度；
SOE ：DI變位順序記錄，分辨率為1ms可記錄64條；
越限報警 ：報警項目，各項實時測量參數；
電力品質（選配） ：電流、電壓諧波含量、畸變率、不對稱度；直觀圖形坐標查看，設備顯示2-51諧波柱狀圖，通信讀取2-63次；
時間（選配） ：實時時鐘：年、月、日、時、分、秒；
工作電源：電源范圍：AC/DC 85~265V；功耗：≤5VA
測量顯示：頻率：40~65Hz，精度0.05Hz； 功率：有功、無功、視在功率，精度0.5級； 電能：四象限計量，有功精度C級，無功精度1.0級； 顯示：LCD顯示，可編程設置、顯示內容可以切換或循環顯示；
輸入電壓：網絡：?jiǎn)蜗?、三相四線、三相三線；額定值：AC100V、400V、690V；過負荷：長期過負荷1.2倍；短期過負荷2倍（60s）；功耗：＜0.1VA（每相）；阻抗：＞1.72MΩ；精度：真有效值測量，精度等級0.2級；
輸入電流：額定值：AC1A、5A；過負荷 ：長期過負荷1.2倍；瞬時負荷10倍（5s）；功耗 ：＜0.1VA（每相）；阻抗：＜20mΩ；；精度：真有效值測量，精度等級0.2級；
擴展功能：通訊接口：RS485（MODBUS-RTU協議或DL/T645-2007協議）；開關量接口 ：DI無源干接點輸入，DO輸出；脈沖輸出： 2路電能脈沖輸出；變送輸出 ： DC 4~20mA；
環境：工作環境 ：-25~60℃，5~95%不結露；儲存環境：-40~85℃；
安全：耐壓：輸入、輸出、電源三者之間均>2kV；絕緣 ：輸入、輸出、電源對機殼>100MΩ；
外形尺寸：面框：96*96mm; 72*72mm；開孔尺寸：91*91mm; 67*67mm；
實時測量參數：相、線電壓：各相電壓，各線電壓；電流：各相電流、中線電流；功率：各相有功、無功、視在功率/三相總有功、無功、視在功率； 功率因數：各相功率因數，三相總功率因數；負載性質：阻性、容性、感性；頻率：系統頻率；
需量：需量：四象限有功、無功及視在功率；
實時電度：有功、無功電度：雙方向、絕對值及凈值；
最值統計：最大值、最小值統計（帶時標），電流、電壓、功率、需量、功率因數、頻率；
分時電度（選配） ：分時有功、無功電度，三相雙方向有功、無功電度；
SOE ：DI變位順序記錄，分辨率為1ms可記錄64條；
越限報警 ：報警項目，各項實時測量參數；
電力品質（選配） ：電流、電壓諧波含量、畸變率、不對稱度；畸變率數字顯示或通信讀取，其他為通信讀取；
時間（選配） ：實時時鐘：年、月、日、時、分、秒；
產品代號：NPM96：96款智能電力儀表
顯示方式：ZH:中文液晶型 ；Y:液晶型 S:數碼型
功能代號：A:電流；B:電壓；Q:多功能；S:多功能+諧波；T:多功能+分時電能；W:多功能+諧波+分時電能；
相數：3:三相；1:單相；
附加功能：DI:開關量輸入；DO:繼電器輸出；M:模擬量輸出；P:脈沖輸出；
標配功能：R:RS485通訊
附加功能：RJ:以太網功能；6T:6路測溫功能；R:RS485通訊；
? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? ZH款(限96尺寸):可選功能包括8DI、4DO、2M、2R、2P,由于端口數量原因，最大功能為8DI/2DO/2P/2M/2R或8DI/4DO/2M/2R;C觸摸屏功能
? Y款：最大功能為8DI/2DO/2P/2M/2R/RJ或8DI/4DO/2M/2R/RJ,當選擇6T(6路測溫)時，最大功能為4DI/2DO/2P/1R/6T或者4DI/4DO/1R/6T或者4DI/2DO/2M/R/6T
? 當選擇功能代號為A或者B時，最大附加功能為4DI/2DO/1M/R
? DI數量只能選擇4Dl或者8DI，DO數量只能選擇2DO或者4DO
產品代號：NPM72：72款智能電力儀表<100us
顯示方式：Y:液晶型 ； S:數碼型
功能代號：A:電流；B:電壓；Q:多功能；S:多功能+諧波；T:多功能+分時電能；W:多功能+諧波+分時電能；
相數：3:三相；1:單相；
附加功能：DI:開關量輸入；DO:繼電器輸出；M:模擬量輸出；P:脈沖輸出；
標配功能：R:RS485通訊
? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? 72款；最大附加功能為4DI/2DO/1M/R/2P
? 當選擇功能代號為A或者B時，最大附加功能為4DI/2DO/1M/R
?DI數量只能選擇4Dl或者8DI,DO數量只能選擇2DO或者4DO
