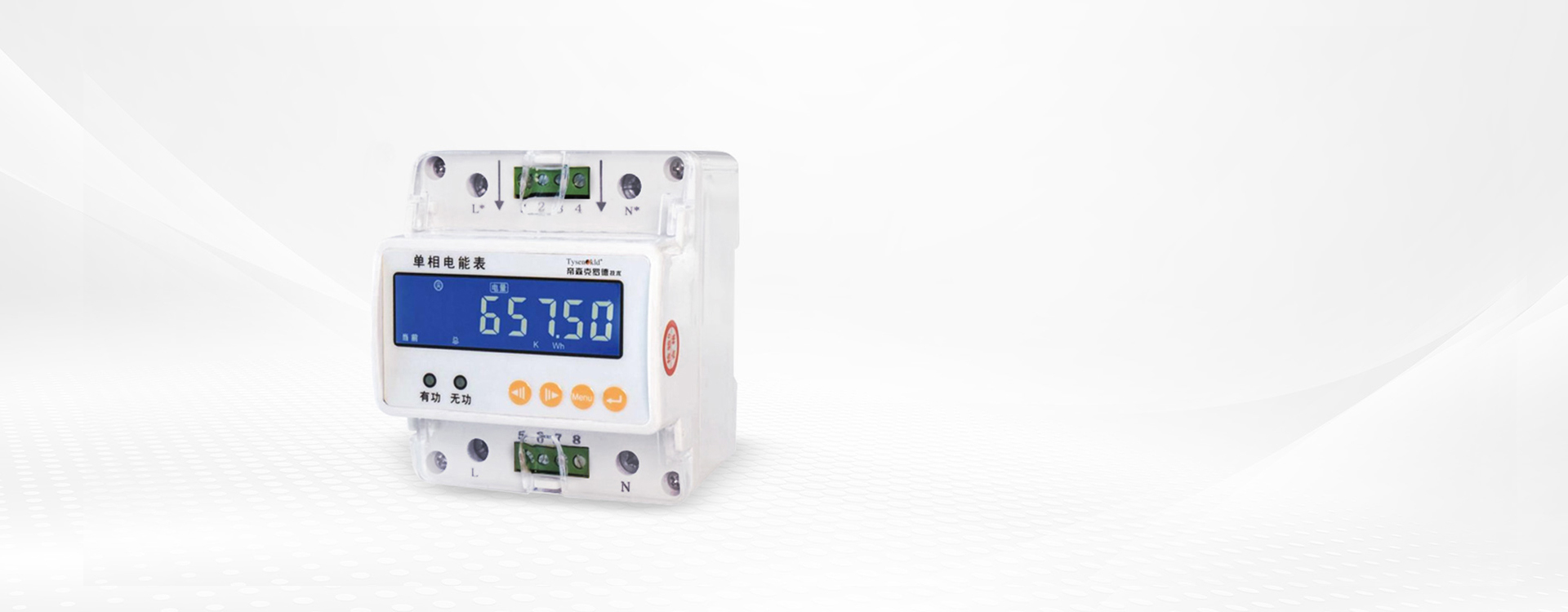

MINI60系列
導軌表
(電能、預付費、費控)
智能
高效
安全
全面
MINI60系列
導軌表
(電能、預付費、費控)
MINI60系列導軌表采用計量電能的專用大規模集成電路和SMT技術，采用先進的三防(防水、防塵、防腐)電路板，具備可靠性高、抗干擾能力強、高清晰段式LCD顯示，可進行費率時段等參數設置，并具有電能脈沖輸出功能；可通過RS485通訊接口上傳至能耗系統，極大的方便了用電自動化管理。廣泛應用于商業、住宅和基礎設施等領域，實現智能化控制和管理。
導軌式設計、模數化結構使得電能表體積小巧，節省安裝空間。
電能表能夠精確地測量電流和電壓，進而計算消耗的電能，確保用電量的準確記錄。
除基本的電能測量外，還具備需量測量、數據記錄、遠程通信等，支持多種通信協議便于集成到智能電網和樓宇自動化系統中。
易于在電氣配電板上安裝和更換，無需額外的支架或復雜的安裝程序。
| 項目 | 參數 | ||
| 型號 | MINI602X-2P（4P） | MINI603(4)X-7P | |
| 電能精度等級 | 有功B級，無功2.0級 | ||
| 顯示方式 | LCD液晶屏顯示 | ||
| 輸入電壓 | 網絡 | 單相 | 三相四線：3*220V/380V、3*57.7/100V； 三相三線：3*380V、3*100V |
| 額定值 | AC 220V、AC100V | AC 380V、AC220V、AC100V | |
| 過電壓 | 1.2倍額定值（連續），2倍額定值/1秒 | ||
| 功耗 | ＜0.1VA（每相） | ||
| 阻抗 | >1.72MΩ | ||
| 輸入電流 | 規格 | 2P：0.25-0.5(30)A、0.5-1(60)A | 0.015-0.075(6)A、0.25-0.5(20)A、0.5-1(40)A、0.75-1(60)A、1-2(80)A、1-2(100)A |
| 4P：0.015-0.075(6)A、0.25-0.5(20)A、0.5-1(40)A、1-2(80)A、1-2(100)A | |||
| 過電流 | 連續：1.2倍額定值、瞬時：2倍額定值/10秒 | ||
| 阻抗 | ＜20mΩ（每相） | ||
| 頻率 | 50Hz或60Hz | ||
| 電能 | 正向有功電能 | 四象限電能計量 | |
| 工作電壓 | 正常工作電壓范圍：0.9~1.1Un | ||
| 功耗 | <5VA | ||
| 功能模塊 | 電能脈沖 | 脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出 | |
| 通訊接口（選配） | RS485接口，Modbus-RTU協議或DL/T645-2007協議 | ||
| 工作環境 | 正常工作溫度：-10℃~+55℃，極限工作溫度：-20℃~+65℃） | ||
| 儲存環境 | -20℃~+85℃，相對濕度：≤95%（無凝露） | ||
| 安全 | 絕緣 | 信號、輸出端子對殼電阻>100MΩ | |
| 耐壓 | 輸入和輸出>2kV | ||
| 外形尺寸（W*D*H） | 2P：36*66*90(mm)、4P：76*74*91(mm)、7P：126*74*91(mm) | ||
| 安裝方式 | 35mm標準導軌安裝 | ||
| 項目 | 參數 | ||
| 型號 | MINI602X-4P-Y | MINI603X-7P-Y | |
| MINI604X-7P-Y | |||
| 電能精度等級 | 有功B級，無功2.0級 | ||
| 顯示方式 | LCD液晶屏顯示 | ||
| 輸入電壓 | 網絡 | 單相 | 三相四線 |
| 額定值 | AC220V、AC110V | AC3*220V/380V | |
| 過電壓 | 連續：1.2倍額定值、瞬時：2倍額定值/10秒 | ||
| 功耗 | ＜0.1VA（每相） | ||
| 阻抗 | >1.72MΩ | ||
| 輸入電流 | 規格 | 0.015-0.075(6)A、0.25-0.5(20)A、0.5-1(40)A、1-2(80)A、1-2(100)A | |
| 過電流 | 連續：1.2倍額定值、瞬時：2倍額定值/10秒 | ||
| 阻抗 | ＜20mΩ（每相） | ||
| 頻率 | 50Hz或60Hz | ||
| 電能 | 四象限電能計量 | ||
| 工作電壓 | 正常工作電壓范圍：0.9~1.1Un | ||
| 功耗 | <5VA | ||
| 功能模塊 | 電能脈沖 | 脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出 | |
| 通訊接口（選配） | RS485接口，Modbus-RTU協議，當選擇復費率功能時為DL/T645-2007協議 | ||
| 工作環境 | 正常工作溫度：-10℃~+55℃，極限工作溫度：-20℃~+65℃） | ||
| 儲存環境 | -20℃~+85℃，相對濕度：≤95%（無凝露） | ||
| 安全 | 絕緣 | 信號、輸出端子對殼電阻>100MΩ | |
| 耐壓 | 輸入和輸出>2kV | ||
| 外形尺寸（W*D*H） | 4P：76*84*94（mm）、7P：126*84*94（mm） | ||
| 安裝方式 | 35mm標準導軌安裝 | ||
| 項目 | 參數 | ||
| 型號 | MINI602X-4P-F | MINI603(4)X-7P-F | |
| 電能精度等級 | B級 | ||
| 顯示方式 | LCD液晶屏顯示 | ||
| 輸入電壓 | 網絡 | 單相 | 三相四線 |
| 額定值 | AC220V | AC3*220V/380V | |
| 輸入電流 | 規格 | 0.25-0.5(60)A、0.5-1(80)A | 0.015-0.075(6)A、0.25-0.5(40)A、0.5-1(80)A |
| 頻率 | 50Hz或60Hz | ||
| 電能 | 四象限電能計量 | ||
| 工作電壓 | 正常工作電壓范圍：0.9~1.1Un；極限工作電壓范圍：0.7~1.2Un | ||
| 起動電流（直接接入） | 0.004lb | 0.004lb直接接入、0.002lb互感器接入 | |
| 潛動 | 硬件防潛動邏輯 | ||
| 功耗（電壓線路） | ≤5VA | ≤5VA（每相） | |
| 功耗（電流線路） | ＜4VA | ＜4VA（每相） | |
| 功能模塊 | 電能脈沖 | 脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出 | |
| 通訊接口（選配） | RS485接口、紅外通訊、DL/T645-2007協議 | ||
| 時鐘誤差 | ≤0.5s/d | ||
| 工作環境 | 正常工作溫度：-10℃~+45℃，極限工作溫度：-20℃~+55℃ | ||
| 儲存環境 | -25℃~+70℃，相對濕度：≤95%（無凝露） | ||
| 費率數（僅復費率型） | 4 | ||
| 日時段數（僅復費率型） | 14 | ||
| 年時區數（僅復費率型） | 2 | ||
| 平均無故障工作時間 | ≥50000h | ||
| 外形尺寸（W*D*H） | 4P：76*76*103（mm）、7P：126*76*103（mm） | ||
| 安裝方式 | 35mm標準導軌安裝 | ||
| MINI60 | 3 | 1 | 7P |
| 產品代號 | 接線代號 | 功能代號 | 外形代號 |
| MINI60： 導軌表 |
2:單相 3:三相直接接入 4:三相經CT接入 |
0:四象限電能+通訊 1:多功能+通訊 2:多功能+復費率+通訊 |
2P:2位寬度 4P:4位寬度 7P:7位寬度 |
注：多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
| MINI60 | 3 | 1 | 7P | Y | H | L |
| 產品代號 | 接線代號 | 功能代號 | 外形代號 | 產品類型 | 售電方式 | 選配功能 |
| MINI60： 導軌表 |
2:單相 3:三相直接接入 4:三相經CT接入 |
1:多功能+通訊 2:多功能+復費率+通訊 |
4P:4位寬度 7P:7位寬度 |
Y:預付費 | T:遠程售電 K:IC卡售電 H:混合售電 |
L:惡性負載識別功能 空:無惡性負載識別功能 |
注： ? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? 預付費的售電軟件是免費的，售電卡標準每表1張IC卡售電（YK）、混合售電（YH）是標配的，遠程售電（YT）默認不配售電卡（配卡下單時須提出來）
| MINI60 | 3 | 1 | 7P | F |
| 產品代號 | 接線代號 | 功能代號 | 外形代號 | 售電方式 |
| MINI60： 導軌表 |
2:單相 3:三相直接接入 4:三相經CT接入 |
1:多功能+通訊 2:多功能+復費率+通訊 |
4P:4位寬度 7P:7位寬度 |
F:費控 |
注： ? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? 費控表的協議是DL/T645-2007規約
MINI60系列電能導軌表
電能精度等級：有功B級，無功2.0級
顯示方式：LCD液晶屏顯示
輸入電壓：網絡：單相；額定值：AC 220V、AC100V；過電壓：1.2倍額定值（連續），2倍額定值/1秒；功耗：＜0.1VA（每相）；阻抗：>1.72MΩ；
輸入電流：規格： 2P：0.25-0.5(30)A、0.5-1(60)A /4P：0.015-0.075(6)A、0.25-0.5(20)A、0.5-1(40)A、1-2(80)A、1-2(100)A； 過電流：連續：1.2倍額定值、瞬時：2倍額定值/10秒；阻抗：＜20mΩ（每相）；
頻率：50Hz或60Hz
電能：正向有功電能；
工作電壓：正常工作電壓范圍：0.9~1.1Un；
功耗＜5VA；
功能模塊：電能脈沖：脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出； 通訊接口（選配）：RS485接口，Modbus-RTU協議或DL/T645-2007協議；
工作環境：正常工作溫度：-10℃~+55℃，極限工作溫度：-20℃~+65℃）；
儲存環境：-20℃~+85℃，相對濕度：≤95%（無凝露）；
安全：絕緣：信號、輸出端子對殼電阻>100MΩ；耐壓： 輸入和輸出>2kV； 外形尺寸（W*D*H）：2P：36*66*90(mm)、4P：76*74*91(mm)、7P：126*74*91(mm)；
電能精度等級：有功B級，無功2.0級
顯示方式：LCD液晶屏顯示
輸入電壓：網絡：AC 380V、AC220V、AC100V；額定值：AC 380V、AC220V、AC100V；過電壓：1.2倍額定值（連續），2倍額定值/1秒；功耗：＜0.1VA（每相）；阻抗：>1.72MΩ；
輸入電流：規格：0.015-0.075(6)A、0.25-0.5(20)A、0.5-1(40)A、0.75-1(60)A、1-2(80)A、1-2(100)A； 過電流：連續：1.2倍額定值、瞬時：2倍額定值/10秒；阻抗：＜20mΩ（每相）；
頻率：50Hz或60Hz
電能：四象限電能計量；
工作電壓：正常工作電壓范圍：0.9~1.1Un；
功耗＜5VA；
功能模塊：電能脈沖：脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出； 通訊接口（選配）：RS485接口，Modbus-RTU協議或DL/T645-2007協議；
工作環境：正常工作溫度：-10℃~+55℃，極限工作溫度：-20℃~+65℃；
儲存環境：-20℃~+85℃，相對濕度：≤95%（無凝露）；
安全：絕緣：信號、輸出端子對殼電阻>100MΩ；耐壓： 輸入和輸出>2kV； 外形尺寸（W*D*H）：2P：36*66*90(mm)、4P：76*74*91(mm)、7P：126*74*91(mm)；
MINI60-Y系列預付費導軌表
電能精度等級：有功B級，無功2.0級
顯示方式：LCD液晶屏顯示
輸入電壓：網絡：單相；額定值：AC220V、AC110V；過電壓：連續：1.2倍額定值、瞬時：2倍額定值/10秒；功耗：＜0.1VA（每相）；阻抗：>1.72MΩ；
輸入電流：規格：0.015-0.075(6)A、0.25-0.5(20)A、0.5-1(40)A、1-2(80)A、1-2(100)A； 過載：連續：1.2倍額定值、瞬時：2倍額定值/10秒；阻抗：＜20mΩ（每相）；
頻率：50Hz或60Hz
電能：四象限電能計量；
工作電壓：正常工作電壓范圍：0.9~1.1Un；
功耗＜5VA；
功能模塊：電能脈沖：脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出； 通訊接口（選配）：RS485接口，Modbus-RTU協議，當選擇復費率功能時為DL/T645-2007協議；
工作環境：正常工作溫度：-10℃~+55℃，極限工作溫度：-20℃~+65℃；
儲存環境：-20℃~+85℃，相對濕度：≤95%（無凝露）；
安全：絕緣：信號、輸出端子對殼電阻>100MΩ；耐壓： 輸入和輸出>2kV；
外形尺寸（W*D*H）：4P：76*84*94（mm）、7P：126*84*94（mm）；
安裝方式：35mm標準導軌安裝；
電能精度等級：有功B級，無功2.0級
顯示方式：LCD液晶屏顯示
輸入電壓：網絡：三相四線；額定值：AC3*220V/380V；過電壓：連續：1.2倍額定值、瞬時：2倍額定值/10秒；功耗：＜0.1VA（每相）；阻抗：>1.72MΩ；
輸入電流：規格：0.015-0.075(6)A、0.25-0.5(20)A、0.5-1(40)A、1-2(80)A、1-2(100)A； 過電流：連續：1.2倍額定值、瞬時：2倍額定值/10秒；阻抗：＜20mΩ（每相）；
頻率：50Hz或60Hz
電能：四象限電能計量；
工作電壓：正常工作電壓范圍：0.9~1.1Un；
功耗＜5VA；
功能模塊：電能脈沖：脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出； 通訊接口（選配）：RS485接口，Modbus-RTU協議，當選擇復費率功能時為DL/T645-2007協議；
工作環境：正常工作溫度：-10℃~+55℃，極限工作溫度：-20℃~+65℃；
儲存環境：-20℃~+85℃，相對濕度：≤95%（無凝露）；
安全：絕緣：信號、輸出端子對殼電阻>100MΩ；耐壓： 輸入和輸出>2kV；
外形尺寸（W*D*H）：4P：76*84*94（mm）、7P：126*84*94（mm）；
安裝方式：35mm標準導軌安裝；
? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? 72款；最大附加功能為4DI/2DO/1M/R/2P
? 當選擇功能代號為A或者B時，最大附加功能為4DI/2DO/1M/R
?DI數量只能選擇4Dl或者8DI,DO數量只能選擇2D0或者4DO
MINI60-F系列費控導軌表
電能精度等級：B級；
顯示方式：LCD液晶屏顯示；
輸入電壓：網絡：單相；額定值 ：AC220V；規格：0.25-0.5(60)A、0.5-1(80)A；
輸入電流：規格：0.25-0.5(60)A、0.5-1(80)A；
頻率 ：50Hz或60Hz；
電能：四象限電能計量；
工作電壓：正常工作電壓范圍：0.9~1.1Un；極限工作電壓范圍：0.7~1.2Un；
起動電流（直接接入）：0.004lb；
潛動：硬件防潛動邏輯；
功耗（電壓線路）：≤5VA；
功耗（電流線路）：＜4VA；
功能模塊：電能脈沖：脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出；通訊接口（選配）：RS485接口、紅外通訊、DL/T645-2007協議；
時鐘誤差：≤0.5s/d；
工作環境：正常工作溫度：-10℃~+45℃，極限工作溫度：-20℃~+55℃；
儲存環境：-25℃~+70℃，相對濕度：≤95%（無凝露）；
費率數（僅復費率型）：4；
日時段數（僅復費率型）：14；
年時區數（僅復費率型）：2；
平均無故障工作時間：≥50000h；
外形尺寸（W*D*H）：4P：76*76*103（mm）、7P：126*76*103（mm）；
安裝方式：35mm標準導軌安裝；
電能精度等級：B級；
顯示方式：LCD液晶屏顯示；
輸入電壓：網絡：三相四線；額定值 ：AC3*220V/380V；規格：0.015-0.075(6)A、0.25-0.5(40)A、0.5-1(80)A；
輸入電流：規格：0.25-0.5(60)A、0.5-1(80)A；
頻率 ：50Hz或60Hz；
電能：四象限電能計量；
工作電壓：正常工作電壓范圍：0.9~1.1Un；極限工作電壓范圍：0.7~1.2Un；
起動電流（直接接入）：0.004lb直接接入、0.002lb互感器接入；
潛動：硬件防潛動邏輯；
功耗（電壓線路）：≤5VA（每相）；
功耗（電流線路）：＜4VA（每相）；
功能模塊：電能脈沖：脈沖寬度：80ms±20ms光耦隔離，集電極開路輸出；通訊接口（選配）：RS485接口、紅外通訊、DL/T645-2007協議；
時鐘誤差：≤0.5s/d；
工作環境：正常工作溫度：-10℃~+45℃，極限工作溫度：-20℃~+55℃；
儲存環境：-25℃~+70℃，相對濕度：≤95%（無凝露）；
費率數（僅復費率型）：4；
日時段數（僅復費率型）：14；
年時區數（僅復費率型）：2；
平均無故障工作時間：≥50000h；
外形尺寸（W*D*H）：4P：76*76*103（mm）、7P：126*76*103（mm）；
安裝方式：35mm標準導軌安裝；
產品代號：MINI60：導軌表
接線代號：2:單相；3:三相直接接入；4:三相經CT接入
功能代號：0:四象限電能+通訊；1:多功能+通訊；2:多功能+復費率+通訊；
外形代號：2P:2位寬度；4P:4位寬度；7P:7位寬度；
注：多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
產品代號：MINI60：導軌表
接線代號：2:單相；3:三相直接接入；4:三相經CT接入
功能代號：1:多功能+通訊；2:多功能+復費率+通訊；
外形代號：4P:4位寬度；7P:7位寬度；
產品類型：Y:預付費
售電方式：T:遠程售電；K:IC卡售電；H:混合售；電
選配功能：L:惡性負載識別功能；空:無惡性負載識別功能；
? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? 預付費的售電軟件是免費的，售電卡標準每表1張IC卡售電（YK）、混合售電（YH）是標配的，遠程售電（YT）默認不配售電卡（配卡下單時須提出來）
產品代號：MINI60：導軌表
接線代號：2:單相；3:三相直接接入；4:三相經CT接入
功能代號：1:多功能+通訊；2:多功能+復費率+通訊；
外形代號：4P:4位寬度；7P:7位寬度；
售電方式：F:費控
? 多功能包含電流、電壓、有功功率、頻率、無功功率、視在功率、功率因數、正向有功電能、正向無功電能
? 費控表的協議是DL/T645-2007規約
