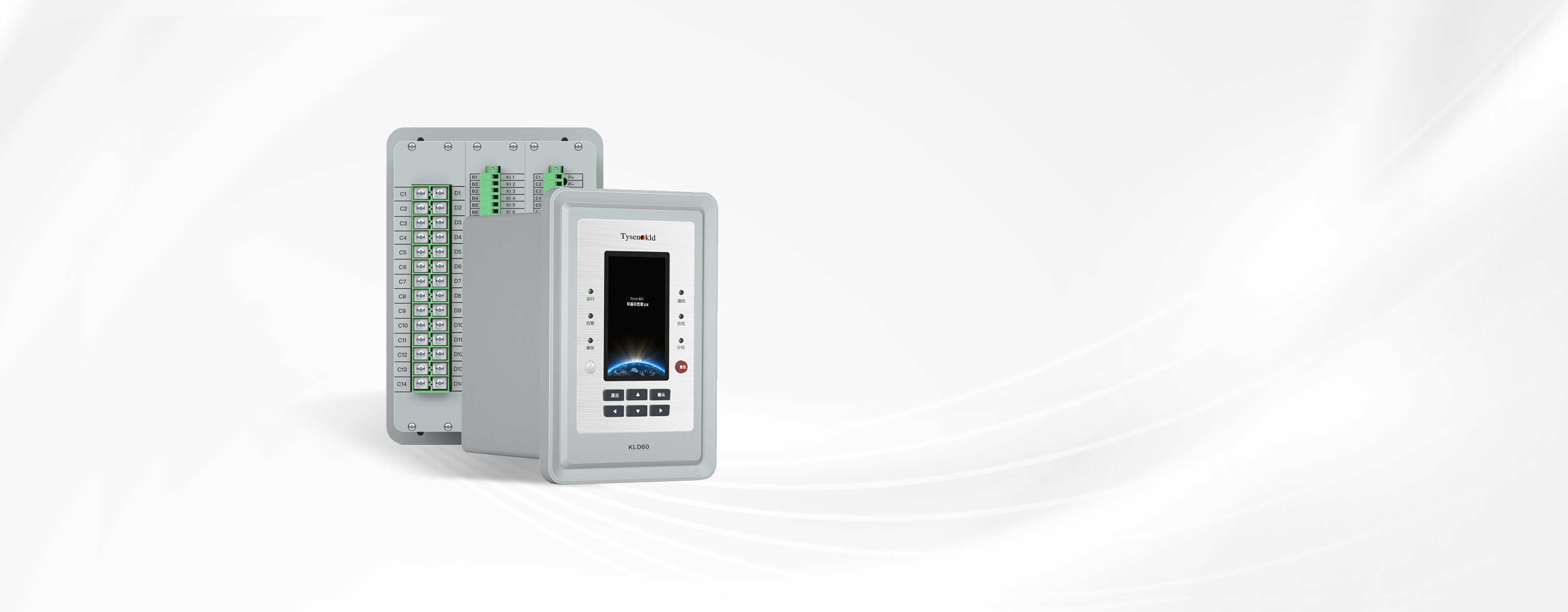

NPM60系列

微機測控保護裝置

智能 節能 安全 可靠

廣泛應用于商業、住宅和基礎設施等領域，實現智能化控制和管理。

產品概述

NPM60系列微機測控保護裝置采用高集成芯片的微處理器，免維護設計，抗干擾性能好；具有相間電流速斷、過流、過負荷、過電壓、低電壓、零序過壓、重合閘、定時限零序過流、反時限零序過流、低壓零序保護、變壓器本體保護及非電量保護跳閘功能，廣泛應用于工業、商業、住宅和基礎設施等領域，用于保護電路和設備的安全。

產品特點

智能化顯示

紅外感應自動亮屏；一次主接線圖；開關位置；測量實時值等信息

可靠性設計

工業級元器件；專業的抗電磁干擾能力

高性能處理

采用高性能處理器；信息存儲能力優異；運行速度快

通訊多樣性

支持雙以太網；雙RS485的通訊接口

保護通用性

通用型保護可根據現場具體用電環境進行調整

高精度測量

采用頻率跟蹤技術，消除基頻波動引起的計算誤差，準確計算基頻分量、諧波分量和序分量

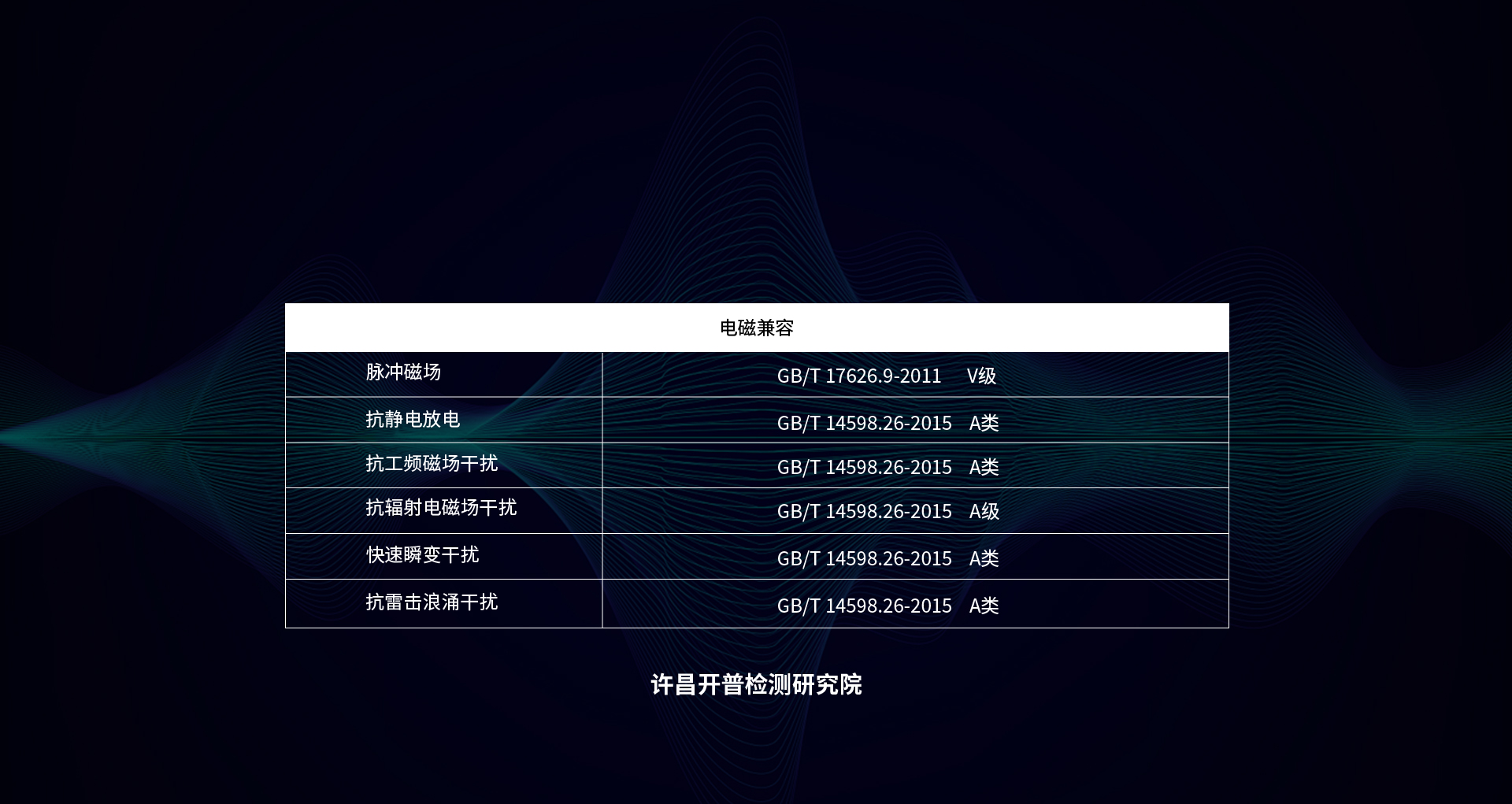

電磁兼容特性

抗電磁干擾：EMC實驗

專業級的抗電磁干擾設計，保證裝置的可靠性

技術參數

參數類型 指標
工作電源 電壓范圍 DC24V~AC/DC 265V
頻率范圍 40Hz~60Hz
最大功耗 10W
電源跌落 200ms
控制電源 額定電壓 AC/DC 220V (110V訂貨時需注明)
過載能力 60%~120%Un 連續工作
交流電流回路 額定電流 5A (1A訂貨時需注明)
功率消耗 <0.5VA
交流電壓回路 額定電壓 100/√3V
功率消耗 <0.5VA
環境特性 運行溫度 -20℃~+65℃
存儲溫度 -40℃~+80℃
濕度 95%
機械強度 抗振動性 GB7261-2016-12.1 Class I
耐沖擊性 GB7261-2016-12.2 Class I
地震 GB7261-2016-12.3 Class I
絕緣等級 工頻介電耐受能力 2.5kV/50Hz，1分鐘
1.2/50μs沖擊波 5kV
測量及計量精度 電流/電壓 ±0.2%
相角 ±0.5°
功率因數 ±0.2%
頻率 ±0.01Hz
直流量 ±1%
功率 ±0.5%
電度 ±0.5%
選型表

NPM60 G L Y 2 1 5 M
產品代號 保護類別 保護類型 防跳 操作電源 輸入電壓 輸入電流 附加功能
NPM60：
微機測控保護裝置 		G:通用保護
P: PT保護
B:備自投保護
D:差動保護
N:非電量保護
C:公共測控
F:防孤島
H:低頻低壓 		L:線路保護
T:變壓器保護
M:電動機保護
C:電容器保護
B:母聯保護
R:后備保護
X:PT 并列及消諧
E:空 		Y:帶防跳
N:不帶防跳 		2: AC/DC 220V
1: DC110V
4: DC48V
3: DC24V		 1: 100V
3: 380V
0:無電壓輸入		 5: 5A
1:1A
0:無電流輸入		 M:模擬量輸出

注：變壓器差動保護測控裝置需與變壓器后備保護測控裝置配合使用

技術參數


  • 工作電源

    電壓范圍：DC24V~AC/DC265V

    頻率范圍：40Hz~60Hz

    最大功耗：10W

    電源跌落：200ms

    控制電源

    額定電壓：AC/DC 220V(110V訂貨時需注明)

    過載能力：60%~120%Un 連續工作

    交流電流回路

    額定電流：5A(1A訂貨時需注明)

    功率消耗：＜0.5VA

    交流電壓回路

    額定電壓：100/√3V

    功率消耗：＜0.5VA

    環境特性

    運行溫度：-20°C~+65°C

    存儲溫度：-40°C~+80°C

    濕度：95%

    機械強度

    抗振動性：GB7261-2016-12.1 Class I

    耐沖擊性：GB7261-2016-12.2 Class I

    地震：GB7261-2016-12.3 Class I

    絕緣等級

    工頻介電耐受能力:2.5kV/50Hz，1分鐘

    1.2/50us沖擊波：5kV

    測量及計量精度

    電流/電壓：±0.2%

    相角：±0.5°

    功率因數：±0.2%

    頻率：±0.01Hz

    直流量：±1%

    功率：±0.5%

    電度：±0.5%

選型表

  • 產品代號：NPM60:微機測控保護裝置

    保護類別：G:通用保護、P:PT保護、B:備自投保護、D:差動保護、N:非電量保護、C:公共測控、F:防孤島、H:低頻低壓

    保護類型：L:線路保護、T:變壓器保護、M:電動機保護、C:電容器保護、B:母聯保護、R:后備保護、X:PT并列及消諧、E:空

    防跳：Y:帶防跳、N:不帶防跳

    操作電源：2:AC/DC220V、1:DC110V、4:DC48V、3:DC24V

    輸入電壓：1:100V、3:380V、0:無電壓輸入

    輸入電流：5:5A、1:1A、0:無電流輸入

    附加功能：M:模擬量輸出

注： 變壓器差動保護測控裝置需與變壓器后備保護測控裝置配合使用
