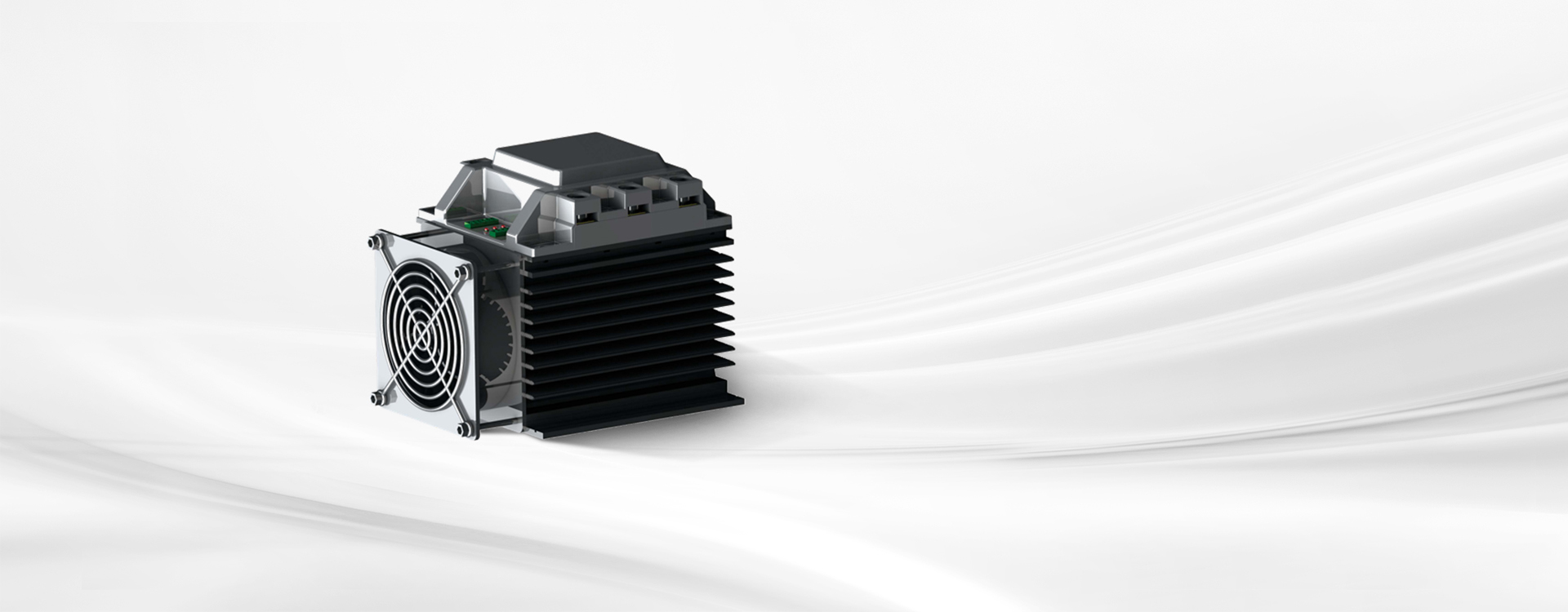

KLD-TSC系列

晶閘管投切開關

晶閘管投切開關可對快速變化的無功需求進行實時響應，過零投切功能對補償元器件形成保護。

產品概述

工業中存在著許多負載變化快速且頻繁的設備，這時使用交流接觸器無法滿足系統無功的投切即時需要，可采用具有“過零投切”操作概念的晶閘管快速補償開關裝置，可以實現快速的無涌流投切和無拉弧的切離操作，減少感性無功對電網造成干擾。

KLD-TSC系列晶閘管投切開關裝置，無機械磨損，操作時無噪聲，并且具有實際上無暫態過程的優點，這意味著功率因數改善具有最小的延時，控制系統使所有段的電容器組投入或切除的最短時間僅為一個周波。

主要應用于無功快速、頻繁變化、限制涌流和電壓波動的場合。產品內置過熱保護以及用于投切顯示的LED指示燈。

快速過零投切，內置過溫保護功能

集成一體化結構讓安裝更方便，過溫保護功能讓使用更安全

過零投切無涌流、內置過溫保護、可頻繁投切、無噪音、集成一體化安裝方便、全澆鑄結構堅固耐用、內置冷卻風扇自控啟停、LED指示燈顯示投切狀態。

集成化結構

一體化組裝，體積小、便于安裝、維護、更換。

先進技術

過零投切方式避免浪涌沖擊，1~20ms實現快速頻繁投切。

狀態指示

LED投切狀態指示，讓運行狀態直觀呈現。

自保護功能

內置過溫保護功能，超過80℃時自動切除。

螺栓式按壓接線

配合SC型線鼻，讓一次導線和開關連接更加緊密和牢固


螺栓式按壓固定

配合SC型線鼻進行連接

使用8mm內六角扳手即可實現固定

力矩建議不超過15N.M

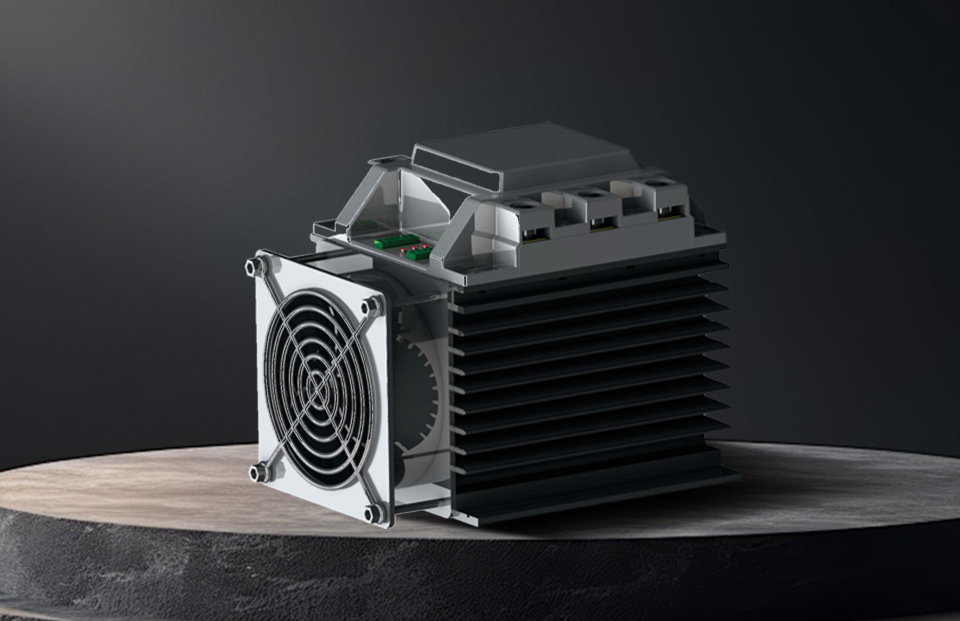

優越的整機散熱性能

帶自動啟停的一體化散熱風機，配合大面積鋁合金散熱底座，讓整機散熱更迅速

滿足不同補償需求

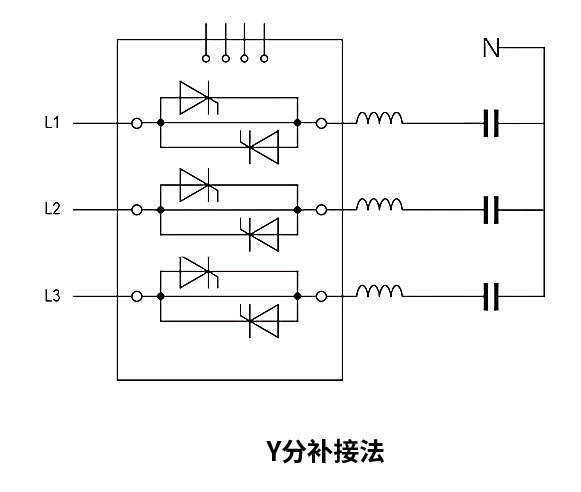

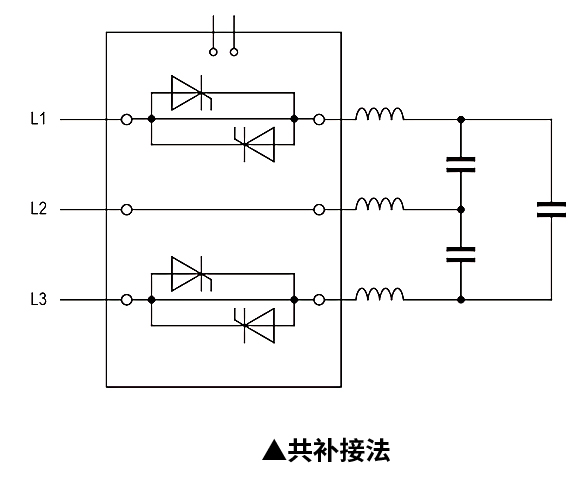

三相晶閘管投切開關采用2控3開關原理，B相不會被轉換，單相晶閘管投切開關每一相都可以被單獨控制，實現單相補償。

技術參數

額定電壓 230~690V，50/60Hz
額定容量 15~60kvar
響應時間 1~20ms
驅動電壓 DC 12V
防護等級 IP20（其它可定制）
溫度保護 40℃時風扇控制，80℃時模組切離
環境溫度 -25oC~+50oC
相對濕度 最大95%
海拔高度 常規2000米，更高海拔可定制
選型表

型號 容量 用途 過溫保護 系統電壓（V）
單相
KLD-TSC15-1-2010X 15 分相動態投切 有 400
KLD-TSC30-1-2010X 30 分相動態投切 有 400
KLD-TSC45-1-2010X 45 分相動態投切 有 400
三相
KLD-TSC12.5-3-2010X 12.5 三相動態投切 有 400
KLD-TSC15-3-2010X 15 三相動態投切 有 400
KLD-TSC20-3-2010X 20 三相動態投切 有 400
KLD-TSC25-3-2010X 25 三相動態投切 有 400
KLD-TSC30-3-2010X 30 三相動態投切 有 400
KLD-TSC40-3-2010X 40 三相動態投切 有 400
KLD-TSC50-3-2010X 50 三相動態投切 有 400
KLD-TSC60-3-2010X 60 三相動態投切 有 400

技術參數


  • 額定電壓：230~690V，50/60Hz

    額定容量：15~60kvar

    響應時間：1~20ms

    驅動電壓：DC 12V

    防護等級：IP20（其它可定制）

    溫度保護：40℃時風扇控制，80℃時模組切離

    環境溫度：-25oC~+50oC

    相對濕度：最大95%

    海拔高度：常規2000米，更高海拔可定制

選型表


單相

  • 容量：15

    用途：分相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：30

    用途：分相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：45

    用途：分相動態投切

    過溫保護：有

    系統電壓（V）：400

三相

  • 容量：12.5

    用途：三相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：15

    用途：三相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：20

    用途：三相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：25

    用途：三相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：30

    用途：三相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：40

    用途：三相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：50

    用途：三相動態投切

    過溫保護：有

    系統電壓（V）：400

  • 容量：60

    用途：三相動態投切

    過溫保護：有

    系統電壓（V）：400
