KLD-SVG系列

靜止無功發生器

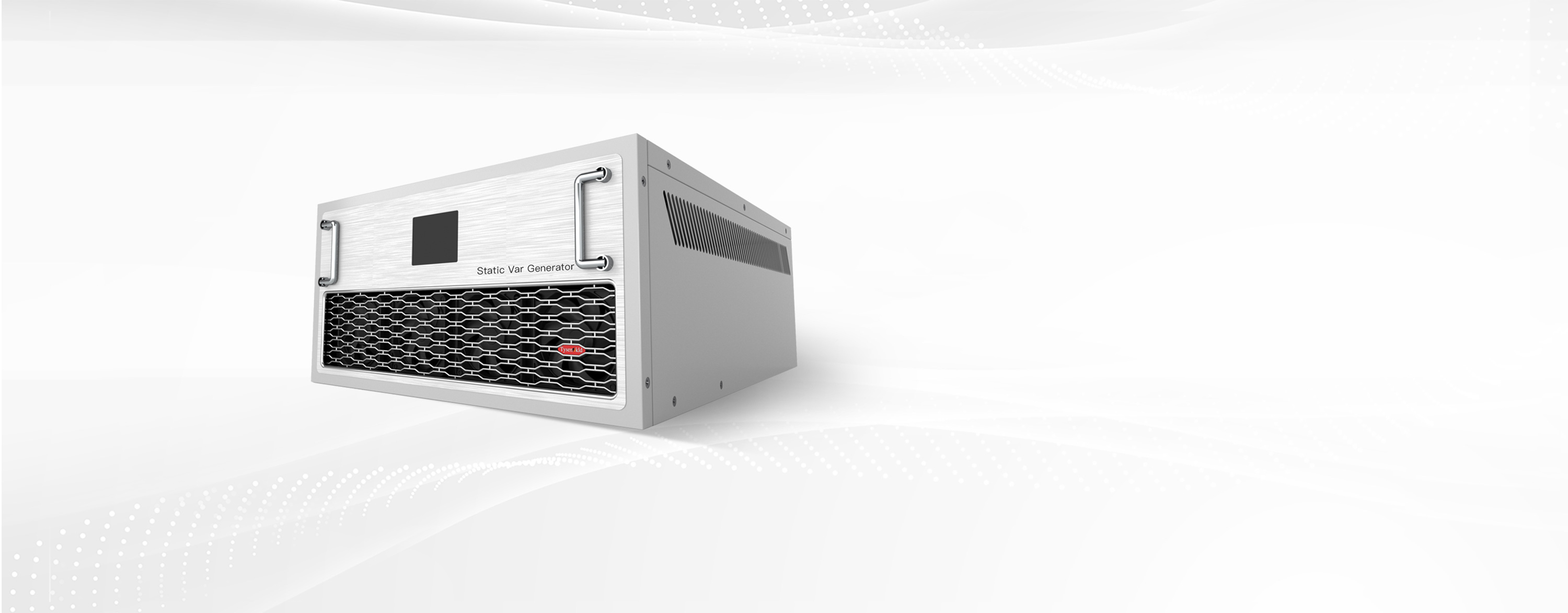

KLD-SVG系列 靜止無功發生器

可以快速雙向調節交流電網的無功功率，對沖擊性無功具備非?？焖俚木珳?zhǔn)補償能力。

產品概述

隨著電力電子技術的發展，各種非線性和時變性電子裝置大規模使用，供電系統的要求越來越高，傳統常用的并聯電容器補償方式已無法滿足一些沖擊性負荷的配電系統(諸如焊機、軋機、密煉機等)治理的要求，作為柔性交流輸電系統FACTS的核心設備和技術之一，靜止無功發生器SVG應用于配電系統的無功補償，可實現從感性到容性的連續、快速無功調節，有效抑制電壓波動與系統振蕩，改善負荷三相不平衡，增強系統穩定性等，是目前無功功率控制領域內的最優的方案。

KLD-SVG系列低壓靜止無功發生裝置，是突破傳統的電容、電抗無功補償理論的一種新型補償方式。它集電力電子技術、計算機技術和現代控制技術于一體，可以快速調節交流電網的無功，對沖擊性無功、靜態無功還有在欠壓條件下的無功也同樣有非常有效的調節能力，并且具有電壓調整、諧波抑制等作用，是穩定電壓和提高功率因數的理想選擇，同時可取得節能降耗、供電設備增容的明顯效益。

動態快速補償能力

KLD-SVG系列基于電子逆變技術，可快速完成無功響應，響應時間＜10ms

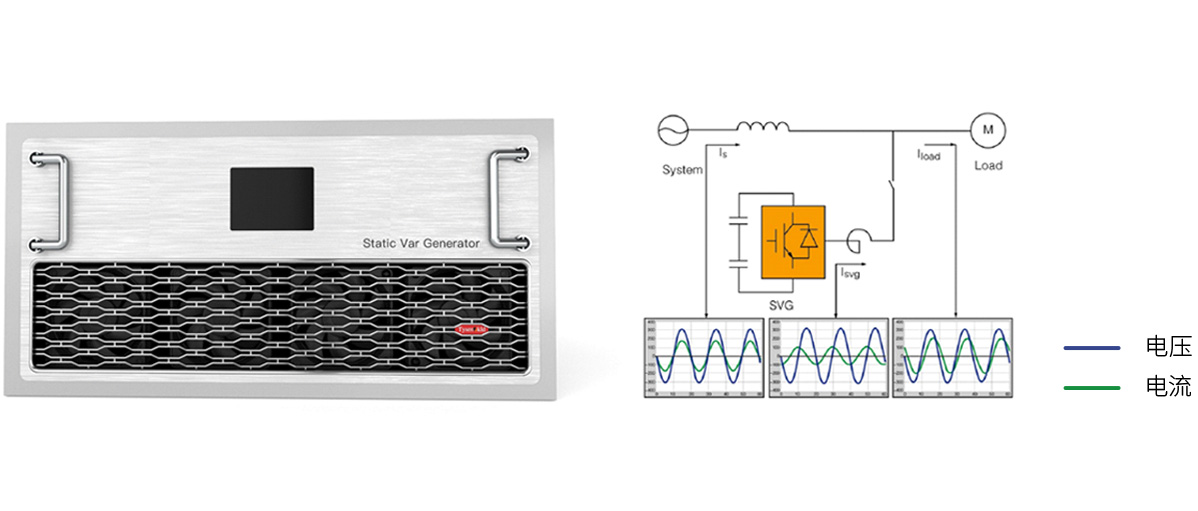

采用可關斷電力電子器件（IGBT）組成自換相橋式電路，通過IGBT調節其交流側輸出電壓的幅值和相位，迅速吸收或者發出所需要的無功功率，實現快速動態調節無功的目的。

雙向無功補償功能

SVG可根據系統感性或容性情況，發出對應的補償電流，將系統功率因數補償?shù)?.99

低噪音散熱設計

模塊采用低噪音風機，既保證模塊內部熱量的有效排除，又降低了整機噪音

內部采用分層式設計，每一臺模塊都配有獨立的智能散熱系統，降低設備運行溫度，整機噪音≤60dB

技術參數

輸入
工作電壓 200~690V
工作頻率 50/60±5%Hz
接線方式 三相三線、三相四線
性能指標
功率因數 ＞0.99，可設定
無功補償方式 動態連續自動調節
全響應時間 ＜10ms
整機效率 可高達97%
*諧波濾除 支持低次（3、5、7、9、11、13次）諧波補償
IGBT頻率 20kHz
過載保護 自動限流在100%額定輸出
補償三相不平衡負載 有
*輸出諧波電流 ≤50%額定功率
平均無故障時間 MTBF≥150000小時
自身損耗 ＜2.5%
接口模塊
顯示界面 新型全彩顯示屏，實時顯示系統諧波和設備輸出諧波電流
操作界面 液晶智能操作單元
顯示語言 簡體中文/英文
通訊接口 RS485、Modbus
環境運行
環境溫度 -10℃~+55℃
存儲溫度 -40℃~+75℃
相對濕度 最大95%RH(無凝露)
海拔高度 ≤1500米；1500-4000米之間，每增加100m，功率降低1%
選型表

型號 補償容量 額定電壓（V） 類型 冷卻方式
三相三線制
KLD-SVG-50-3L-400V-HD 50 400 壁掛式、自帶屏幕 強制風冷
KLD-SVG-50-3L-400V-RD 50 400 機架式、自帶屏幕 強制風冷
KLD-SVG-100-3L-400V-RD 100 400 機架式、自帶屏幕 強制風冷
KLD-SVG-150-3L-400V-RD 150 400 機架式、自帶屏幕 強制風冷
KLD-SVG-50-3L-690V-RC 50 690 機架式、集中監控 強制風冷
KLD-SVG-100-3L-690V-RC 100 690 機架式、集中監控 強制風冷
三相四線制
KLD-SVG-50-4L-400V-HD 50 400 壁掛式、自帶屏幕 強制風冷
KLD-SVG-50-4L-400V-RD 50 400 機架式、自帶屏幕 強制風冷
KLD-SVG-100-4L-400V-RD 100 400 機架式、自帶屏幕 強制風冷
KLD-SVG-150-4L-400V-RD 150 400 機架式、自帶屏幕 強制風冷
KLD-SVG-50-4L-690V-RC 50 690 機架式、集中監控 強制風冷
KLD-SVG-100-4L-690V-RC 100 690 機架式、集中監控 強制風冷

技術參數


  • 工作電壓：200~690V

    工作頻率：50/60±5%Hz

    接線方式：三相三線、三相四線

  • 功率因數：＞0.99，可設定

    無功補償方式：動態連續自動調節

    全響應時間：＜10ms

    整機效率：可高達97%

    諧波濾除：支持低次（3、5、7、9、11、13次）諧波補償

    IGBT頻率：20kHz

    過載保護：自動限流在100%額定輸出

    補償三相不平衡負載：有

    輸出諧波電流：≤50%額定功率

    平均無故障時間：MTBF≥150000小時

    自身損耗：＜2.5%

  • 顯示界面：新型全彩顯示屏，實時顯示系統諧波和設備輸出諧波電流

    操作界面：液晶智能操作單元

    顯示語言：簡體中文/英文

    通訊接口：RS485、Modbus

  • >環境溫度：-10℃~+55℃

    存儲溫度：-40℃~+75℃

    相對濕度：最大95%RH（無凝露）

    海拔高度：≤1500米；1500-4000米之間，每增加100m，功率降低1%

選型表


三相三線制

  • 補償容量：50

    額定電壓（V）：400

    類型：壁掛式、自帶屏幕

    冷卻方式：強制風冷

  • 補償容量：50

    額定電壓（V）：400

    類型：機架式、自帶屏幕

    冷卻方式：強制風冷

  • 補償容量：100

    額定電壓（V）：400

    類型：機架式、自帶屏幕

    冷卻方式：強制風冷

  • 補償容量：150

    額定電壓（V）：400

    類型：機架式、自帶屏幕

    冷卻方式：強制風冷

  • 補償容量：50

    額定電壓（V）：690

    類型：機架式、集中監控

    冷卻方式：強制風冷

  • 補償容量：100

    額定電壓（V）：690

    類型：機架式、集中監控

    冷卻方式：強制風冷

三相四線制

  • 補償容量：50

    額定電壓（V）：400

    類型：壁掛式、自帶屏幕

    冷卻方式：強制風冷

  • 補償容量：50

    額定電壓（V）：400

    類型：機架式、自帶屏幕

    冷卻方式：強制風冷

  • >補償容量：100

    額定電壓（V）：400

    類型：機架式、自帶屏幕

    冷卻方式：強制風冷

  • 補償容量：150

    額定電壓（V）：400

    類型：機架式、自帶屏幕

    冷卻方式：強制風冷

  • 補償容量：50

    額定電壓（V）：690

    類型：機架式、集中監控

    冷卻方式：強制風冷

  • 補償容量：100

    額定電壓（V）：690

    類型：機架式、集中監控

    冷卻方式：強制風冷
