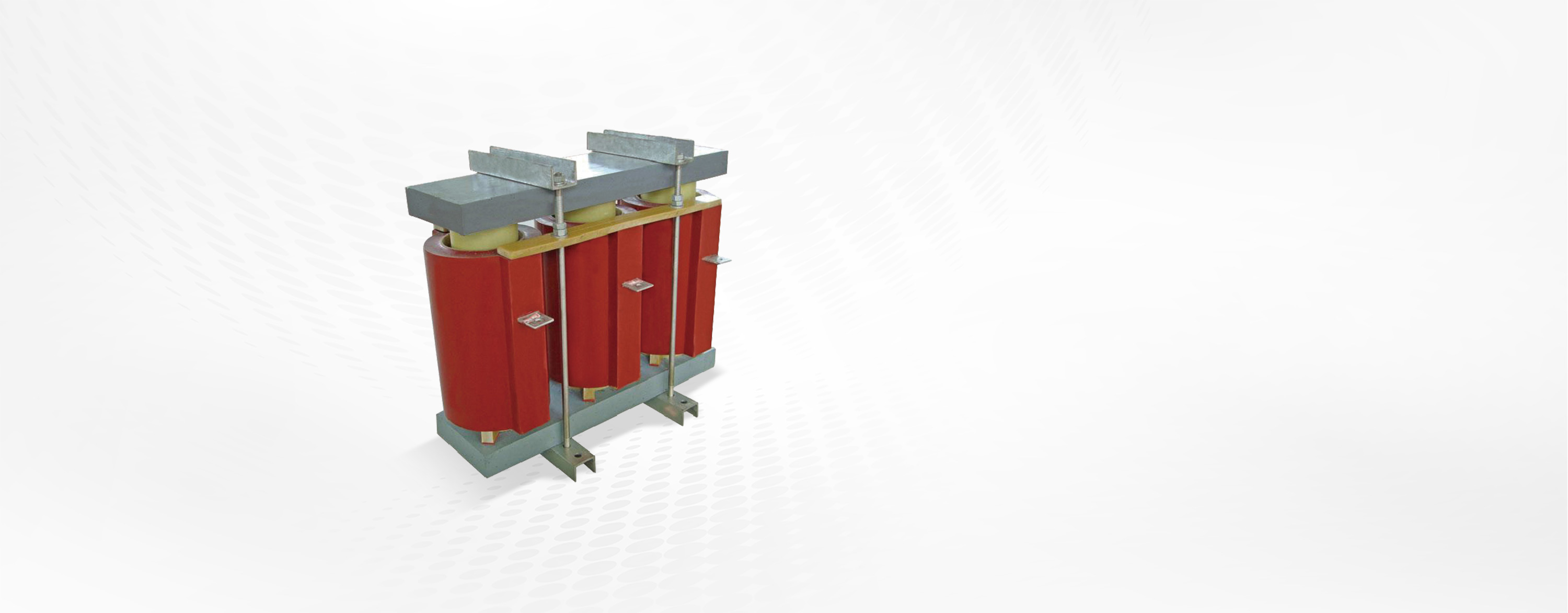

KLD-FD系列

高壓濾波電抗器

KLD-FD系列 高壓濾波電抗器

濾波電抗器可以實現對電容器的有效保護，減少補償時由于諧波造成的過載，同時抑制流過電容器組的諧波分量和限制電容器組的合閘涌流。

產品概述

高壓濾波電抗器適用于6-35kV電力系統中，是無功補償及諧波治理的主要配套設備，它與并聯電容器組成LC回路以抑制電網電壓波形畸變，同時抑制流過電容器組的諧波分量和限制電容器組的合閘涌流。

KLD-FD系列高壓電抗器鐵芯采用優質低損耗冷軋取向型硅鋼片，線圈經過環氧澆注、真空浸漬、恒溫爐中固化制作而成，具有很高的動、熱穩定性，同時具有絕緣強度好，可靠性高，漏磁少，局放低的特點，是穩定可靠的干式產品。目前在各行業電網建設中，高壓濾波電抗器作為重要的無功補償設備得到廣泛的應用，其使用量也不斷增加。

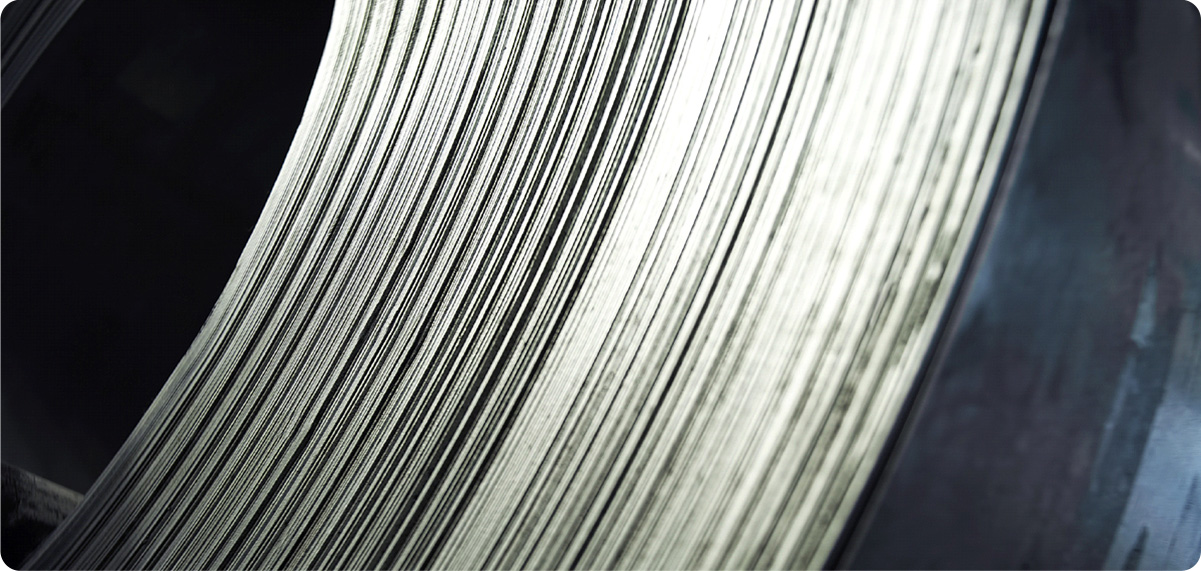

優質的鐵芯結構

●     鐵芯采用優質低損耗冷軋取向硅鋼片，經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊壓整齊美觀，保證了高壓濾波電抗器在運行時低溫升低噪聲

●     采用H級環氧澆注體系在真空狀態下進行澆注，此環氧澆注線圈絕緣性能優良，而且機械強度好，能耐受大電流沖擊和冷熱沖擊不裂開。同時環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行；圓筒式結構，散熱面積大、散熱效率高；

●     線圈上下端部采用環氧墊塊和硅橡膠防震墊，科學化設計及合理結構、有效的減振措施，有效減小了線圈運行時的震動，使產品噪音較低；

技術參數

額定電壓 6~35kV
制造方式 三相、鐵芯、帶氣隙
電抗率 6%、12%（其它可定制）
設計參數 Uh1=106%
Uh3=0.5%
Uh5=Uh7=5%
溫度等級 T40/B
參數精度 -3%...3%
防護等級 IP00，室內安裝
冷卻方式 空氣自冷
絕緣等級 H級
線性度 1.8 In
過電流 1.8 In
執行標準 VDE0523，IEC76
選型表

6kV系統三相鐵芯電抗器產品規格

規格型號 配套電容器組容量 電抗器容量 電抗率 繞組材料
KLD-FD6-H3-150-6kV-L 150 9 6% 鋁繞組
KLD-FD6-H3-300-6kV-L 300 18 6% 鋁繞組
KLD-FD6-H3-600-6kV-L 600 36 6% 鋁繞組
KLD-FD6-H3-1000-6kV-L 1000 60 6% 鋁繞組
KLD-FD6-H3-1250-6kV-L 1250 75 6% 鋁繞組
KLD-FD6-H3-1500-6kV-L 1500 90 6% 鋁繞組
KLD-FD12-H3-150-6kV-T 150 18 12% 銅繞組
KLD-FD12-H3-300-6kV-T 300 36 12% 銅繞組
KLD-FD12-H3-600-6kV-T 600 72 12% 銅繞組
KLD-FD12-H3-1000-6kV-T 1000 120 12% 銅繞組
KLD-FD12-H3-1250-6kV-T 1250 150 12% 銅繞組
KLD-FD12-H3-1500-6kV-T 1500 180 12% 銅繞組

10kV系統三相鐵芯電抗器產品規格

規格型號 配套電容器組容量 電抗器容量 電抗率 繞組材料
KLD-FD6-H3-150-10kV-L 150 9 6% 鋁繞組
KLD-FD6-H3-300-10kV-L 300 18 6% 鋁繞組
KLD-FD6-H3-600-10kV-L 600 36 6% 鋁繞組
KLD-FD6-H3-1000-10kV-L 1000 60 6% 鋁繞組
KLD-FD6-H3-1250-10kV-L 1250 75 6% 鋁繞組
KLD-FD6-H3-1500-10kV-L 1500 90 6% 鋁繞組
KLD-FD12-H3-150-10kV-T 150 18 12% 銅繞組
KLD-FD12-H3-300-10kV-T 300 36 12% 銅繞組
KLD-FD12-H3-600-10kV-T 600 72 12% 銅繞組
KLD-FD12-H3-1000-10kV-T 1000 120 12% 銅繞組
KLD-FD12-H3-1250-10kV-T 1250 150 12% 銅繞組
KLD-FD12-H3-1500-10kV-T 1500 180 12% 銅繞組

技術參數


  • 額定電壓：6~35kV

    制造方式：三相、鐵芯、帶氣隙

    電抗率：6%、12%（其它可定制）

    設計參數：
    Uh1=106%；Uh3=0.5%；Uh5=Uh7=5%

    溫度等級：T40/B

    參數精度：-3%...3%

    防護等級：IP00，室內安裝

    冷卻方式：空氣自冷

    絕緣等級：H級

    線性度： 1.8 In

    過電流：1.8 In

    執行標準：VDE0523，IEC76

選型表


  • KLD-FD6-H3-150-6kV-L

    配套電容器組容量：150

    電抗器容量：9

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-300-6kV-L

    配套電容器組容量：300

    電抗器容量：18

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-600-6kV-L

    配套電容器組容量：600

    電抗器容量：36

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-1000-6kV-L

    配套電容器組容量：1000

    電抗器容量：60

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-1250-6kV-L

    配套電容器組容量：1250

    電抗器容量：75

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-1500-6kV-L

    配套電容器組容量：1500

    電抗器容量：90

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD12-H3-150-6kV-T

    配套電容器組容量：150

    電抗器容量：18

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-300-6kV-T

    配套電容器組容量：300

    電抗器容量：36

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-600-6kV-T

    配套電容器組容量：600

    電抗器容量：72

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-1000-6kV-T

    配套電容器組容量：1000

    電抗器容量：120

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-1250-6kV-T

    配套電容器組容量：1250

    電抗器容量：150

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-1500-6kV-T

    配套電容器組容量：1500

    電抗器容量：180

    電抗率：12%

    繞組材料：銅繞組

  • KLD-FD6-H3-150-10kV-L

    配套電容器組容量：150

    電抗器容量：9

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-300-10kV-L

    配套電容器組容量：300

    電抗器容量：18

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-600-10kV-L

    配套電容器組容量：600

    電抗器容量：36

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-1000-10kV-L

    配套電容器組容量：1000

    電抗器容量：60

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-1250-10kV-L

    配套電容器組容量：1250

    電抗器容量：75

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD6-H3-1500-10kV-L

    配套電容器組容量：1500

    電抗器容量：90

    電抗率：6%

    繞組材料：鋁繞組

    KLD-FD12-H3-150-10kV-T

    配套電容器組容量：150

    電抗器容量：18

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-300-10kV-T

    配套電容器組容量：300

    電抗器容量：36

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-600-10kV-T

    配套電容器組容量：600

    電抗器容量：72

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-1000-10kV-T

    配套電容器組容量：1000

    電抗器容量：120

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-1250-10kV-T

    配套電容器組容量：1250

    電抗器容量：150

    電抗率：12%

    繞組材料：銅繞組

    KLD-FD12-H3-1500-10kV-T

    配套電容器組容量：1500

    電抗器容量：180

    電抗率：12%

    繞組材料：銅繞組
