KLD-UPQC系列

電能質量綜合控制裝置

KLD-UPQC系列 電能質量綜合控制裝置

作為一種具有綜合補償能力的電能質量控制裝置，直接面向整個低壓電氣系統的電能質量，能夠同時滿足用戶對電壓和電流質量問題的需求。

產品概述

電能是社會發展必不可少的條件之一，隨著社會經濟的發展，電力負荷量的不斷增加，電力工業的不斷發展，電網裝機容量的不斷提升，電力的供需矛盾已經逐漸不再是電力系統的主要矛盾。電能質量問題包括許多方面，有電壓質量問題、電流質量問題、供電質量問題、用電質量問題。配電網本身由于電力系統的非線性特性、電力系統故障以及非線性負載等問題，存在不同程度的電能質量問題；與此同時，生產、生活過程的自動化和智能化以及各種復雜的精密設備，對電能質量也提出了更高的要求，因此統一電能質量治理已成為供電系統亟待解決的問題。

KLD-UPQC系列電能質量綜合控制裝置作為一種電力技術裝置，性能優越、功能全面，可用于解決配電網的各類電能質量問題。作為一種具有綜合補償能力的電能質量控制裝置，直接面向整個低壓電氣系統的電能質量，能夠同時滿足用戶對電壓和電流質量問題的需求。

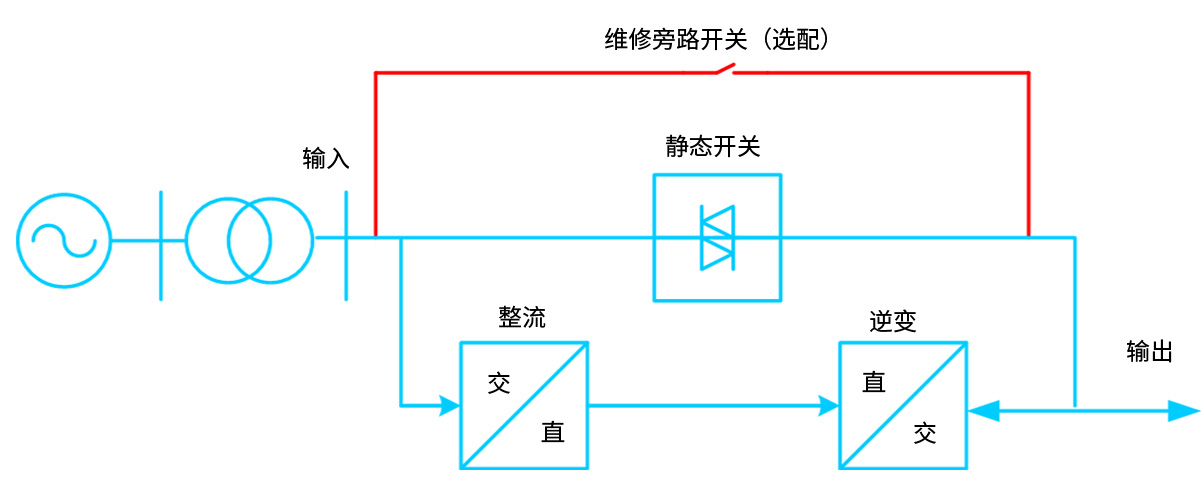

接入方式

KLD-UPQC接在電網和負載之間，維修旁路開關為選配，當系統出現故障時，斷開維修機械旁路，以便對系統進行檢修。

電能質量

電能質量是指供電裝置在正常工作情況下不中斷和不干擾用戶使用電力的物理特性

產品特點

冗余設計，不影響到供電的可靠和連續，保證負載能夠正常連續運行

采用了三電平逆變器從而提高整機工作效率，降低損耗、節省了電能

能夠治理電壓暫降、暫升

能夠?qū)╇娤到y(tǒng)進行電壓諧波畸變治理和電流諧波畸變治理

降低線路損耗、提高變壓器輸出功率、提高供電系統功率因數、穩定供電電壓

改善供電系統電網效率和電力品質

在裝置容量范圍內治理后電網功率因數接近1，總諧波濾除率達到97%以上

DSP智能監控、高速檢測和運算，確保檢測和補償控制精準有效

標準模塊化設計，功率電路和控制電路采用模塊或組(插)件結構，相同模塊可以互換，提高了使用中的可靠性和可維修性

采用小型輕量化設計，對空間需求低

日常免維護

技術參數

輸入
額定交流輸入線電壓 208V-480V(其他電壓等級可定制)
輸入電壓范圍 -15%~+15%
電網頻率范圍 50Hz/60Hz±5Hz
接線方式 三相三線/三相四線
多機并聯 支持多模塊并聯
輸出
輸出頻率 50±0.01Hz或60±0.01Hz
功率因數 0.99
電壓諧波 ≤3%
過載能力 200%
性能指標
快速響應時間 <100us
全響應時間 <2.5ms
噪聲 ≤60db(100%負載)
散熱方式 智能風冷
保護功能 短路保護、直流母線欠壓/過壓保護、功率半導體故障保護、過載保護等
使用環境
環境溫度 -10℃~+50℃
環境濕度 最大95%RH(無凝露)
貯存溫度 -25℃~55℃
海拔 ＜1500米，1500米以上每增加100米，功率降低1%
防護等級 IP20(更高可定制)
選型表

常用型號 容量(KVA) 系統電壓(V) 類型 防護等級
KLD-UPQC100-3L-400V 100 400 標準型 NEMA1(IP20)
KLD-UPQC300-3L-400V 300 400 標準型 NEMA1(IP20)
KLD-UPQC600-3L-400V 600 400 標準型 NEMA1(IP20)
KLD-UPQC900-3L-400V 900 400 標準型 NEMA1(IP20)
KLD-UPQC1200-3L-400V 1200 400 標準型 NEMA1(IP20)
KLD-UPQC1500-3L-400V 1500 400 標準型 NEMA1(IP20)
KLD-UPQC100-4L-400V 100 400 標準型 NEMA1(IP20)
KLD-UPQC300-4L-400V 300 400 標準型 NEMA1(IP20)
KLD-UPQC600-4L-400V 600 400 標準型 NEMA1(IP20)
KLD-UPQC900-4L-400V 900 400 標準型 NEMA1(IP20)
KLD-UPQC1200-4L-400V 1200 400 標準型 NEMA1(IP20)
KLD-UPQC1500-4L-400V 1500 400 標準型 NEMA1(IP20)

技術參數


  • 額定交流輸入線電壓：208V-480V(其他電壓等級可定制)

    輸入電壓范圍：-15%~+15%

    電網頻率范圍：50Hz/60Hz±5Hz

    接線方式：三相三線/三相四線

    多機并聯：支持多模塊并聯

  • 輸出頻率：50±0.01Hz或60±0.01Hz

    功率因數：0.99

    電壓諧波：≤3%

    過載能力：200%

  • 快速響應時間：<100us

    全響應時間：<2.5ms

    噪聲：≤60db(100%負載)

    散熱方式：智能風冷

    保護功能：短路保護、直流母線欠壓/過壓保護、功率半導體故障保護、過載保護等

  • 環境溫度：-10℃~+50℃

    環境濕度：最大95%RH(無凝露)

    貯存溫度：-25℃~55℃

    海拔：＜1500米，1500米以上每增加100米，功率降低1%

    防護等級：IP20(更高可定制)
