KLD-MK系列

高壓電力電容器

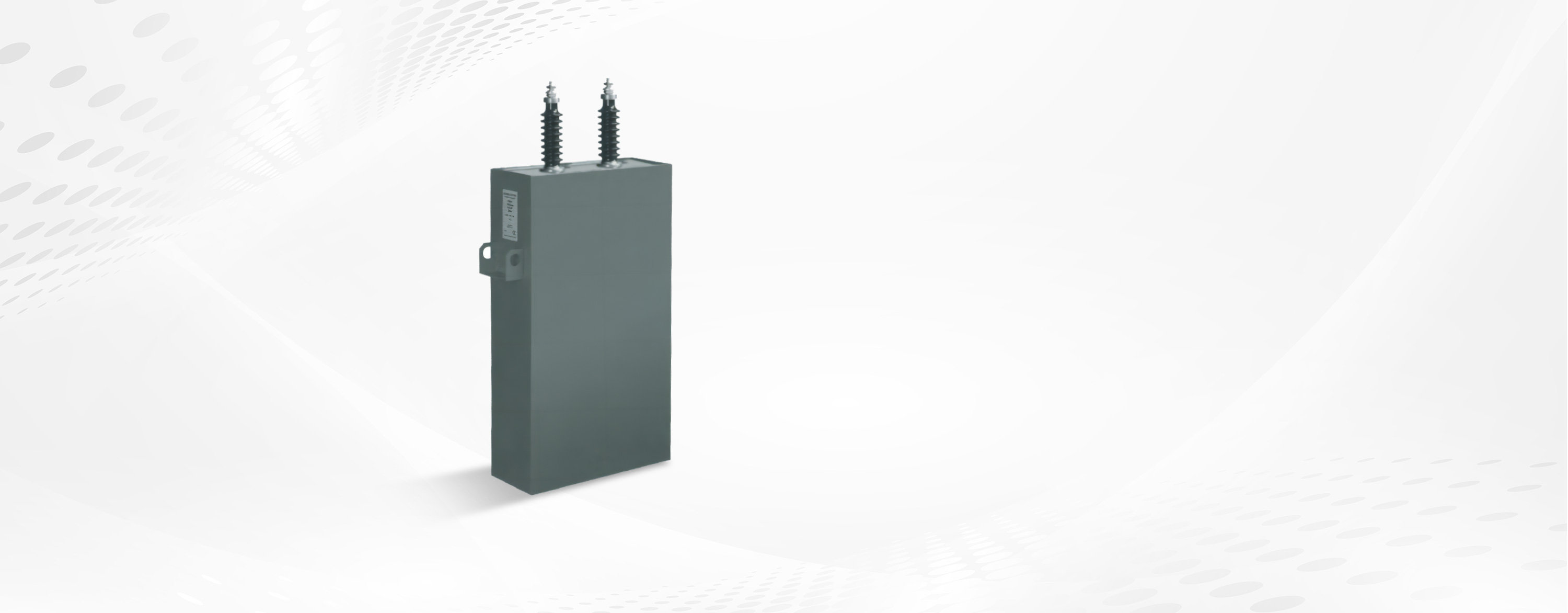

KLD-MK系列 高壓電力電容器

為工頻交流電力系統提供無功功率，用來提高電網功率因數，降低網損，改善電壓質量，充分提高發電、供電設備的效率。

產品概述

高壓并聯電容器主要用于10kV~35kV工頻電力系統中，進行無功補償，提高功率因數，調整電網電壓。充分發揮設備效率，改善供電質量。
KLD-MK系列高壓電力電容器采用優秀的技術設計，選用易于浸漬的聚丙烯薄膜作為全膜電介質，使用無PCB、安全和環保性能極高的絕緣油作為浸漬劑，箱殼耐爆規格高，確保使用的安全性。電容特別考慮了電網的特殊性，在場強、選材等方面加強了適應性設計，更好符合電網的運行要求。

環保型絕緣油

作為浸漬劑的絕緣油具有優良的介電性能化學性能穩定，不含氯或氯化聯苯，能完全生物降解

對環境無污染，凝點低，粘度小，低溫性能好；對局部放電產生的氣體有很好的吸收能力，燃點高，具有出色的耐受過電壓能力。

特殊氣體混合于絕緣油中

介質與浸漬劑的微量水份是影響電容局放性能的重要問題之一，該工藝可以進一步去除油介質中的微量水份

提高局部放電性能與耐電性能，更好促使浸潰劑的運動而利于散熱，減輕浸漬劑介質的重量從而減少整體重量，具有更好的可靠性與更長的使用壽命。

可靠的焊接工藝

外殼采用不銹鋼板整體成形，氬氣保護自動焊機焊接制成，蓋上焊有高強度壓接式套管。

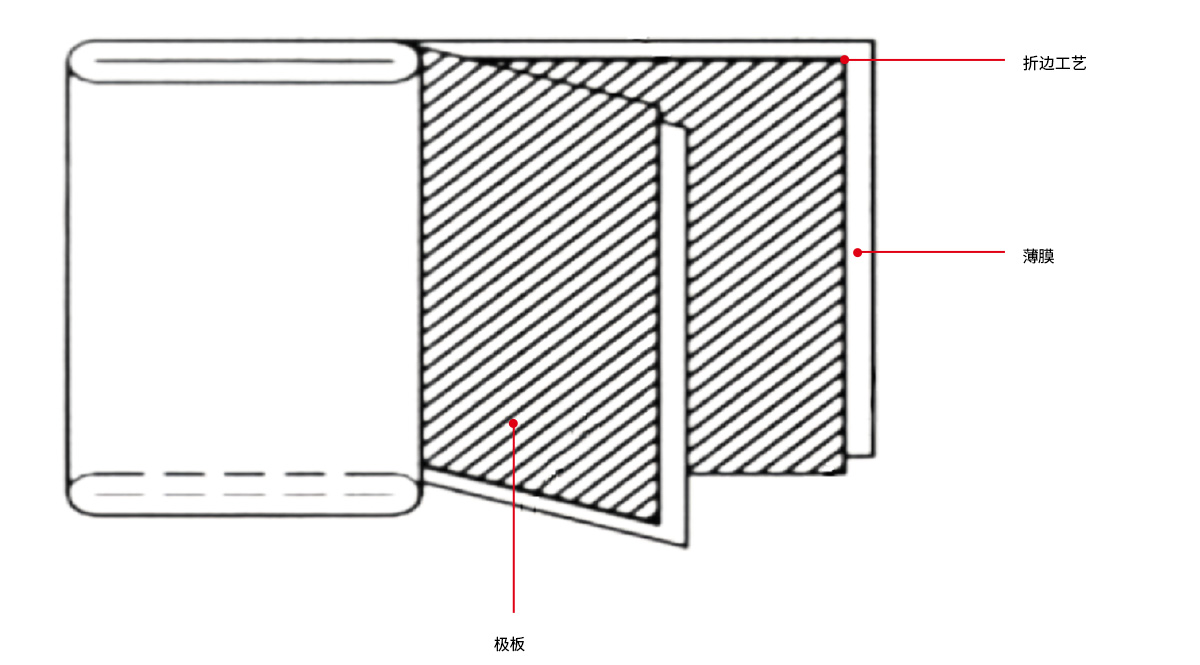

極板折邊結構

電極的極板邊緣采用折邊結構，邊緣呈圓弧形，改善場強分布，最大邊緣場強與平均場強之比由6倍降低至2倍左右，通過消除極板邊緣毛刺來消除高場強點，電場強度高于傳統工藝，降低了電容器的損耗，降低了電容器局部放電的機率，從而更提高了電容器的絕緣可靠性。

技術參數

額定電壓 6~35kV，50Hz/60Hz(其它可定制)
介質結構 優質聚丙烯薄膜、環保型絕緣油
過電壓范圍 1.1Un長期，1.15Un 30分鐘，1.3Un 5分鐘，3Un 1分鐘
過電流能力 1.5In長期運行(更高也可以定制)
介質損耗 ＜0.2W/kvar
電容容差 -5%~+5%
絕緣等級 3kV/40kV，6kV/60kV，10kV/75kV，20kV/125kV
極間耐壓 2.15Un下10秒鐘交流電壓
統計壽命 20年(在正常使用情況下)
溫度等級 -40℃~+50℃(或更高)
安全保護 內熔絲(或外熔絲)保護
放電保護 內置放電裝置，＜50V/5min(或更高定制)
冷卻方式 自然冷卻(在柜內可采用通風冷卻)
損耗角正切值 ≤0.0002
執行標準 IEC 60871/EN60871，GB/T11024，VDE0560等
選型表

6kV系統單相電容器產品規格

規格型號 額定容量 額定電壓（kV） 額定電流（A） 內部保護器件
KLD-MK-H1-50-6.6/√3kV 50 6.6/√3 13.12 需外熔絲
KLD-MK-H1-100-6.6/√3kV 100 6.6/√3 26.24 需外熔絲
KLD-MK-H1-200-6.6/√3kV 200 6.6/√3 52.49 內熔絲
KLD-MK-H1-334-6.6/√3kV 334 6.6/√3 87.65 內熔絲
KLD-MK-H1-417-6.6/√3kV 417 6.6/√3 109.43 內熔絲
KLD-MK-H1-500-6.6/√3kV 500 6.6/√3 131.21 內熔絲
KLD-MK-H1-50-7.2/√3kV 50 7.2/√3 12.03 需外熔絲
KLD-MK-H1-100-7.2/√3kV 100 7.2/√3 24.06 需外熔絲
KLD-MK-H1-200-7.2/√3kV 200 7.2/√3 48.11 內熔絲
KLD-MK-H1-334-7.2/√3kV 334 7.2/√3 80.35 內熔絲
KLD-MK-H1-417-7.2/√3kV 417 7.2/√3 100.31 內熔絲
KLD-MK-H1-500-7.2/√3kV 500 7.2/√3 120.28 內熔絲

10kV系統單相電容器產品規格

規格型號 額定容量 額定電壓（kV） 額定電流（A） 內部保護器件
KLD-MK-H1-50-11/√3kV 50 11/√3 7.87 需外熔絲
KLD-MK-H1-100-11/√3kV 100 11/√3 15.75 需外熔絲
KLD-MK-H1-200-11/√3kV 200 11/√3 31.49 內熔絲
KLD-MK-H1-334-11/√3kV 334 11/√3 52.59 內熔絲
KLD-MK-H1-417-11/√3kV 417 11/√3 65.66 內熔絲
KLD-MK-H1-500-11/√3kV 500 11/√3 78.73 內熔絲
KLD-MK-H1-50-12/√3kV 50 12/√3 7.22 需外熔絲
KLD-MK-H1-100-12/√3kV 100 12/√3 14.43 需外熔絲
KLD-MK-H1-200-12/√3kV 200 12/√3 28.87 內熔絲
KLD-MK-H1-334-12/√3kV 334 12/√3 48.21 內熔絲
KLD-MK-H1-417-12/√3kV 417 12/√3 60.19 內熔絲
KLD-MK-H1-500-12/√3kV 500 12/√3 72.17 內熔絲

技術參數


  • 額定電壓：6~35kV，50Hz/60Hz(其它可定制)

    介質結構：優質聚丙烯薄膜、環保型絕緣油

    過電壓范圍：1.1Un長期，1.15Un 30分鐘，1.3Un 5分鐘，3Un 1分鐘

    過電流能力：1.5In長期運行(更高也可以定制)

    介質損耗：＜0.2W/kvar

    電容容差：-5%~+5%

    絕緣等級：3kV/40kV，6kV/60kV，10kV/75kV，20kV/125kV

    極間耐壓：2.15Un下10秒鐘交流電壓

    統計壽命：20年(在正常使用情況下)

    溫度等級：-40℃~+50℃(或更高)

    安全保護：內熔絲(或外熔絲)保護

    放電保護：內置放電裝置，＜50V/5min(或更高定制)

    冷卻方式：自然冷卻(在柜內可采用通風冷卻)

    損耗角正切值：≤0.0002

    執行標準：IEC 60871/EN60871，GB/T11024，VDE0560等

選型表


  • KLD-MK-H1-50-6.6/√3kV

    額定容量：50

    額定電壓（kV）：6.6/√3

    額定電流（A）：13.12

    內部保護器件：需外熔絲

    KLD-MK-H1-100-6.6/√3kV

    額定容量：100

    額定電壓（kV）：6.6/√3

    額定電流（A）：26.24

    內部保護器件：需外熔絲

    KLD-MK-H1-200-6.6/√3kV

    額定容量：200

    額定電壓（kV）：6.6/√3

    額定電流（A）：52.49

    內部保護器件：內熔絲

    KLD-MK-H1-334-6.6/√3kV

    額定容量：334

    額定電壓（kV）：6.6/√3

    額定電流（A）：87.65

    內部保護器件：內熔絲

    KLD-MK-H1-417-6.6/√3kV

    額定容量：417

    額定電壓（kV）：6.6/√3

    額定電流（A）：109.43

    內部保護器件：內熔絲

    KLD-MK-H1-500-6.6/√3kV

    額定容量：500

    額定電壓（kV）：6.6/√3

    額定電流（A）：131.21

    內部保護器件：內熔絲

    KLD-MK-H1-50-7.2/√3kV

    額定容量：50

    額定電壓（kV）：7.2/√3

    額定電流（A）：12.03

    內部保護器件：需外熔絲

    KLD-MK-H1-100-7.2/√3kV

    額定容量：100

    額定電壓（kV）：7.2/√3

    額定電流（A）：24.06

    內部保護器件：需外熔絲

    KLD-MK-H1-200-7.2/√3kV

    額定容量：200

    額定電壓（kV）：7.2/√3

    額定電流（A）：48.11

    內部保護器件：內熔絲

    KLD-MK-H1-334-7.2/√3kV

    額定容量：334

    額定電壓（kV）：7.2/√3

    額定電流（A）：80.35

    內部保護器件：內熔絲

    KLD-MK-H1-417-7.2/√3kV

    額定容量：417

    額定電壓（kV）：7.2/√3

    額定電流（A）：100.31

    內部保護器件：內熔絲

    KLD-MK-H1-500-7.2/√3kV

    額定容量：500

    額定電壓（kV）：7.2/√3

    額定電流（A）：120.28

    內部保護器件：內熔絲

  • KLD-MK-H1-50-11/√3kV

    額定容量：50

    額定電壓（kV）：11/√3

    額定電流（A）：7.87

    內部保護器件：需外熔絲

    KLD-MK-H1-100-11/√3kV

    額定容量：100

    額定電壓（kV）：11/√3

    額定電流（A）：15.75

    內部保護器件：需外熔絲

    KLD-MK-H1-200-11/√3kV

    額定容量：200

    額定電壓（kV）：11/√3

    額定電流（A）：31.49

    內部保護器件：內熔絲

    KLD-MK-H1-334-11/√3kV

    額定容量：334

    額定電壓（kV）：11/√3

    額定電流（A）：52.59

    內部保護器件：內熔絲

    KLD-MK-H1-417-11/√3kV

    額定容量：417

    額定電壓（kV）：11/√3

    額定電流（A）：65.66

    內部保護器件：內熔絲

    KLD-MK-H1-500-11/√3kV

    額定容量：500

    額定電壓（kV）：11/√3

    額定電流（A）：78.73

    內部保護器件：內熔絲

    KLD-MK-H1-50-12/√3kV

    額定容量：50

    額定電壓（kV）：12/√3

    額定電流（A）：7.22

    內部保護器件：需外熔絲

    KLD-MK-H1-100-12/√3kV

    額定容量：100

    額定電壓（kV）：12/√3

    額定電流（A）：14.43

    內部保護器件：需外熔絲

    KLD-MK-H1-200-12/√3kV

    額定容量：200

    額定電壓（kV）：12/√3

    額定電流（A）：28.87

    內部保護器件：內熔絲

    KLD-MK-H1-334-12/√3kV

    額定容量：334

    額定電壓（kV）：12/√3

    額定電流（A）：48.21

    內部保護器件：內熔絲

    KLD-MK-H1-417-12/√3kV

    額定容量：417

    額定電壓（kV）：12/√3

    額定電流（A）：60.19

    內部保護器件：內熔絲

    KLD-MK-H1-500-12/√3kV

    額定容量：500

    額定電壓（kV）：12/√3

    額定電流（A）：72.17

    內部保護器件：內熔絲
