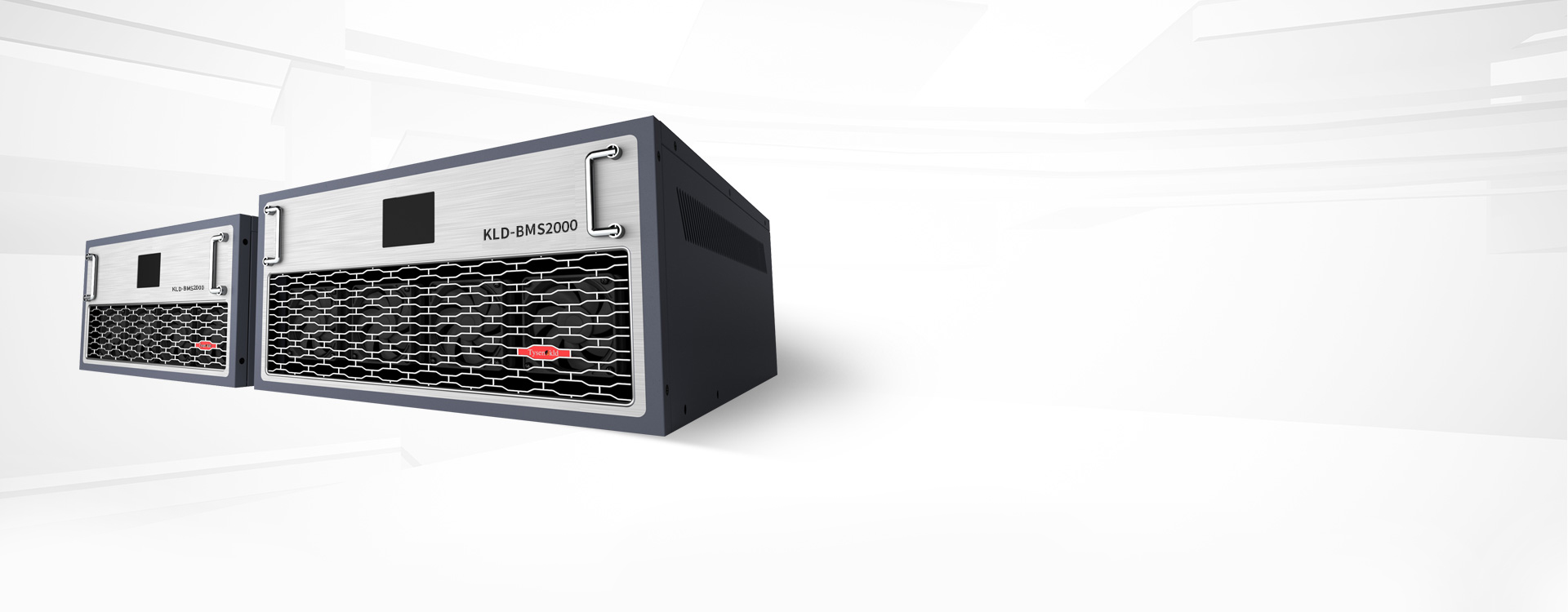

KLD-BMS2000系列
高性能諧波保護器
KLD-BMS2000系列 高性能諧波保護器
濾除諧波頻率、諧波能量，高效治理諧波干擾，將諧波消除在發生源。
KLD-BMS2000系列
高性能諧波保護器
KLD-BMS2000系列 高性能諧波保護器
濾除諧波頻率、諧波能量，高效治理諧波干擾，將諧波消除在發生源。
理想的供電應是單一恒定頻率與規定幅值的正弦波形。當正弦波電壓施加在非線性負載上，電流會畸變?yōu)榉钦也ǎ钦也娏髟陔娋W(wǎng)阻抗上產生壓降，會使電壓波形也趨于非正弦波。對非正弦波作傅立葉級數分解，其中頻率與工頻相同的分量稱為基波，頻率大于工頻的分量稱為諧波。

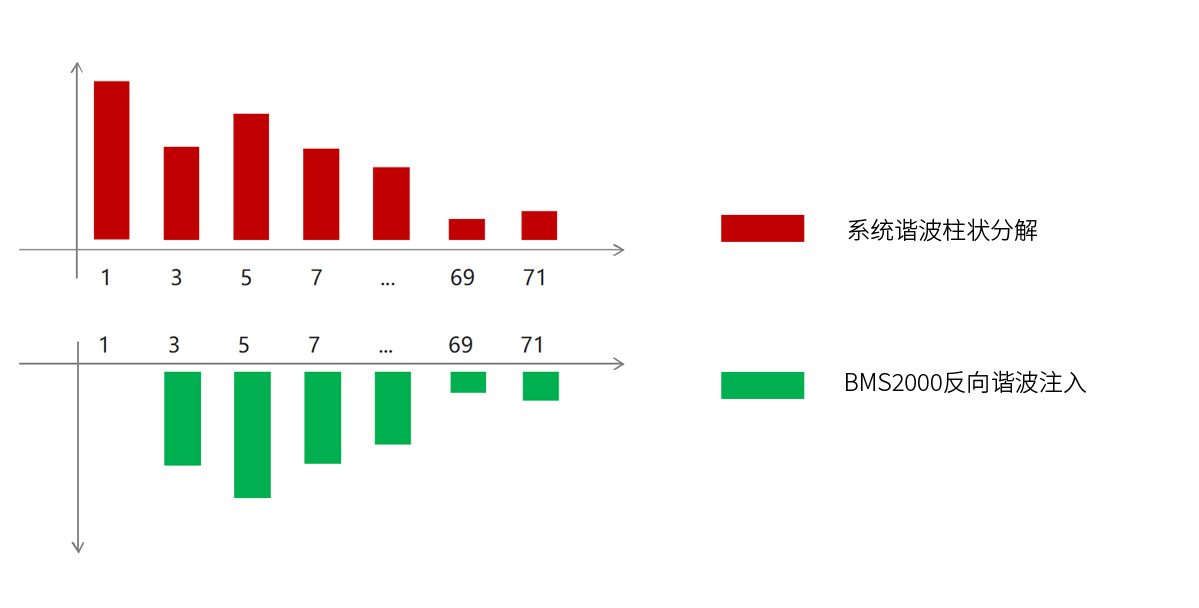

KLD-BMS2000系列高性能諧波保護器采用數字邏輯方式消除電力側諧波，實時檢測電網中由非線性負載產生的電流波形，分離出諧波部分，將其反向，再通過IGBT逆變器的觸發將其反向電流注入到電網中，實現濾除諧波的功能。主要應用于電力側諧波的治理，保護客戶重要電力設備。
根據諧波情況自動進行治理，濾波范圍廣，可濾除2-71次諧波，對A、B、C三相能分別做諧波濾除，中性線更具備三倍濾波能力，高性能全面的諧波治理。
機型結構豐富，壁掛式和機架式均為模塊化設計，緊湊型空間的設計以及精準的容量控制可充分滿足不同客戶的需求，適用領域廣泛，在運輸過程以及后期增容維護上有很高的便捷性，模塊化的設計也更易于集成到配電柜柜中。
| 系統電壓 | 110V~690V |
| 額定頻率 | 50Hz/60Hz(±5%) |
| 濾波范圍 | 2-71次，可指定次數或選擇幾種至多種諧波 |
| 響應時間 | 瞬時響應時間≤100ms，全響應時間≤10ms |
| 濾波效果 | 可高達≥97% |
| 通訊協議 | Modbus協議，RS485/232模塊 |
| 模塊設計 | 可多臺并聯運行 |
| PF調整 | 調整PF從感性0.6到容性0.6 |
| 開關頻率 | 20kHz |
| 平衡保護 | 可編程的相平衡保護 |
| 功耗 | ≤3%自身功耗 |
| 保護等級 | IP21，可加裝高防護套件 |
| 海拔高度 | 常規2000米，更高海拔可定制 |
| 相對濕度 | ≤95%RH(無凝露) |
| 溫度范圍 | -40℃～+65℃ |
| 型號 | 額定補償電流（A） | 額定電壓（V） | 安裝方式 | 冷卻方式 |
| KLD-BMS2000-50A-400V | 50 | 400 | 壁掛或機架 | 強制風冷 |
| KLD-BMS2000-100A-400V | 100 | 400 | 壁掛或機架 | 強制風冷 |
| KLD-BMS2000-150A-400V | 150 | 400 | 壁掛或機架 | 強制風冷 |
| KLD-BMS2000-200A-400V | 200 | 400 | 壁掛或機架 | 強制風冷 |
系統電壓：110V~690V
額定頻率：50Hz/60Hz(±5%)
濾波范圍：2-71次，可指定次數或選擇幾種至多種諧波
響應時間：瞬時響應時間≤100ms，全響應時間≤10ms
濾波效果：可高達≥97%
通訊協議：Modbus協議，RS485/232模塊
模塊設計：可多臺并聯運行
PF調整：調整PF從感性0.6到容性0.6
開關頻率：20kHz
平衡保護：可編程的相平衡保護
功耗：≤3%自身功耗
保護等級：IP21，可加裝高防護套件
海拔高度：常規2000米，更高海拔可定制
相對濕度：≤95%RH(無凝露)
溫度范圍：-40℃～+65℃
KLD-BMS2000-50A-400V
額定補償電流（A）：50
額定電壓（V）：400
安裝方式：壁掛或機架
冷卻方式：強制風冷
KLD-BMS2000-100A-400V
額定補償電流（A）：100
額定電壓（V）：400
安裝方式：壁掛或機架
冷卻方式：強制風冷
KLD-BMS2000-150A-400V
額定補償電流（A）：150
額定電壓（V）：400
安裝方式：壁掛或機架
冷卻方式：強制風冷
KLD-BMS2000-200A-400V
額定補償電流（A）：200
額定電壓（V）：400
安裝方式：壁掛或機架
冷卻方式：強制風冷
