KLD-DVR系列

實時控制型動態電壓調節裝置

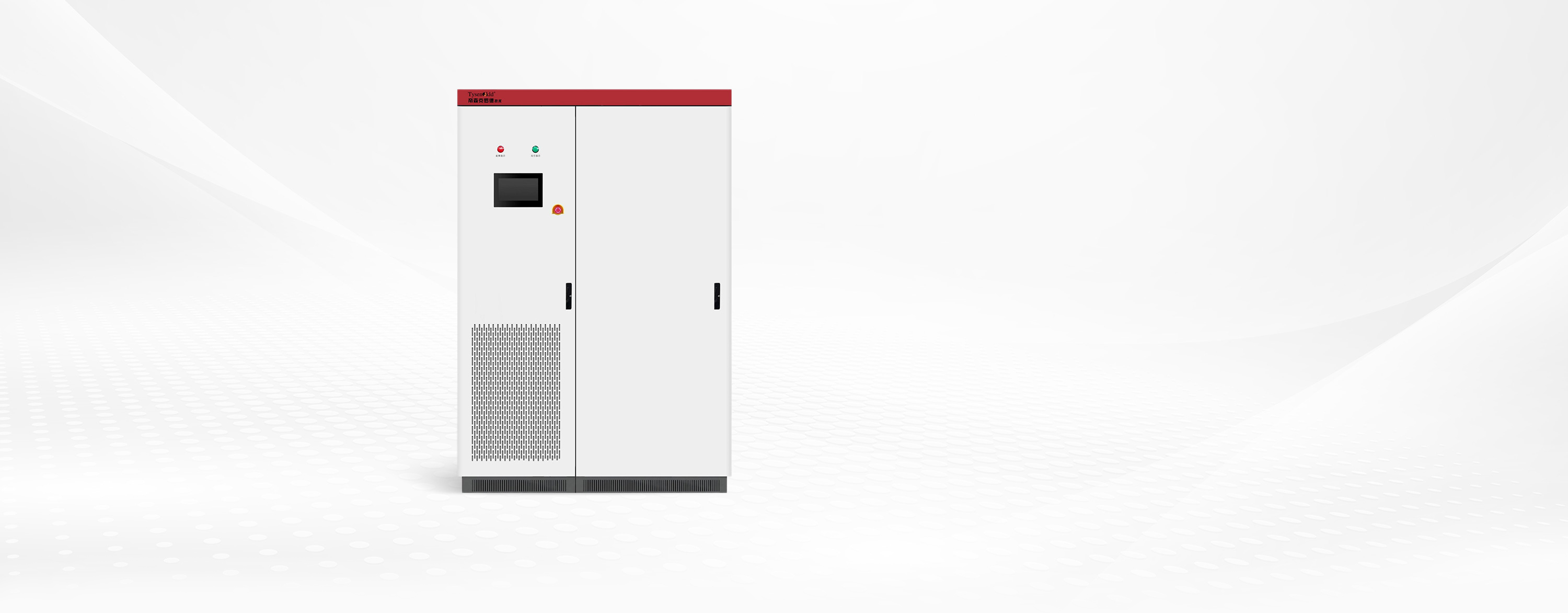

KLD-DVR系列實時控制型動態電壓調節裝置

離線式短時能量補償解決方案，當發生電壓暫降等問題時，可快速為負載提供不掉電切換支撐，保證供電電壓完整性。

產品概述

隨著現代電力工業的快速發展和系統中用電負荷結構的重大變化，社會生產和精密制造對電子設備的依賴性快速增長。對用戶來說，電壓暫降成為一個主要的問題。

根據EPRI權威數據，92%以上的電能質量事件為電壓暫降和暫升，其它電能質量事件所占比例不到8%。電壓暫降已經被眾多的國際研究機構確定為電力系統中最為普遍發生的事件。因此對敏感設備進行電壓暫降（暫升）保護顯得尤為重要。KLD-DVR系列實時控制型動態電壓調節裝置是電壓暫降（暫升）設備解決方案，能實時快速的對電壓進行矯正，解決社會生產或精密制造電源中的電壓暫降、暫升、中斷問題，保證負載繼續運轉而供電不會中斷。

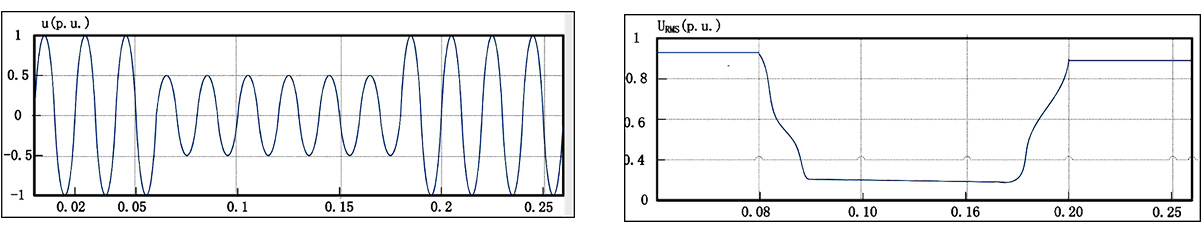

電壓暫降

IEEE 標準及國家標準《電能質量電壓暫降與短時中斷》規定了電壓暫降定義：電力系統中某點工頻電壓有效值暫時降低至額定電壓的10%～90%，并持續10ms～1min，此期間內系統頻率仍為標稱值，然后又恢復到正常水平的現象。

運行模式介紹

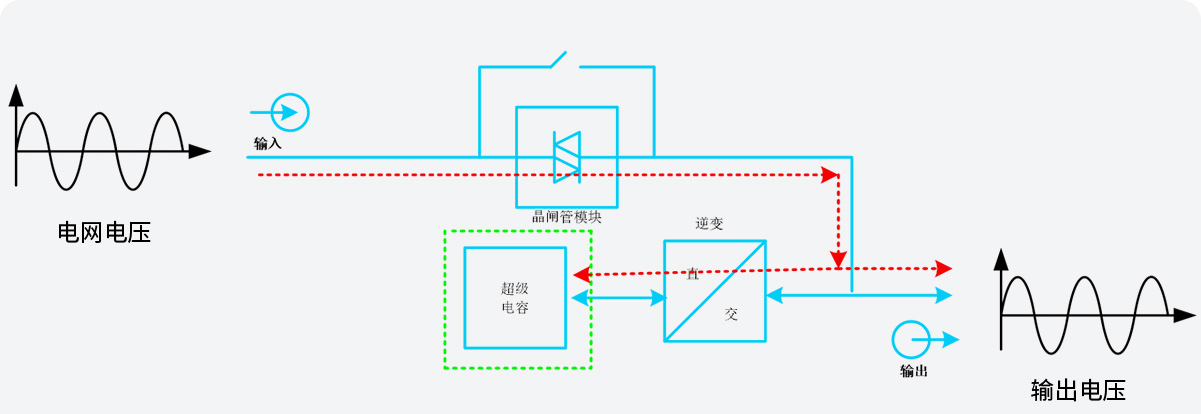

電網電壓正常

KLD-DVR處于電網供電模式，電網通過裝置直接給負載供電，同時KLD-DVR變換器從輸出側獲取能量給超級電容充電。

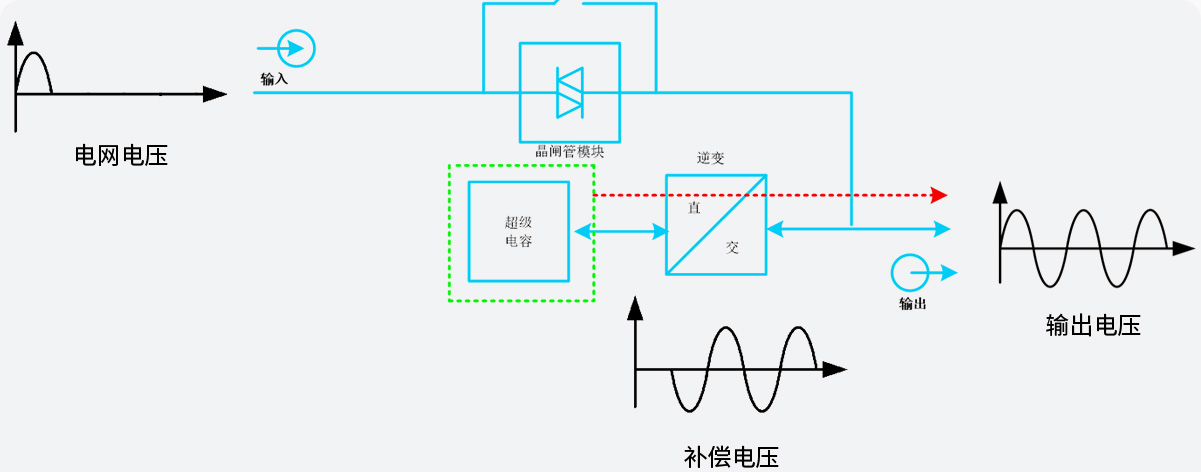

電網電壓暫降時

KLD-DVR處于逆變供電模式，超級電容的能量經KLD-DVR變換器轉換為標準電壓源給負載供電。

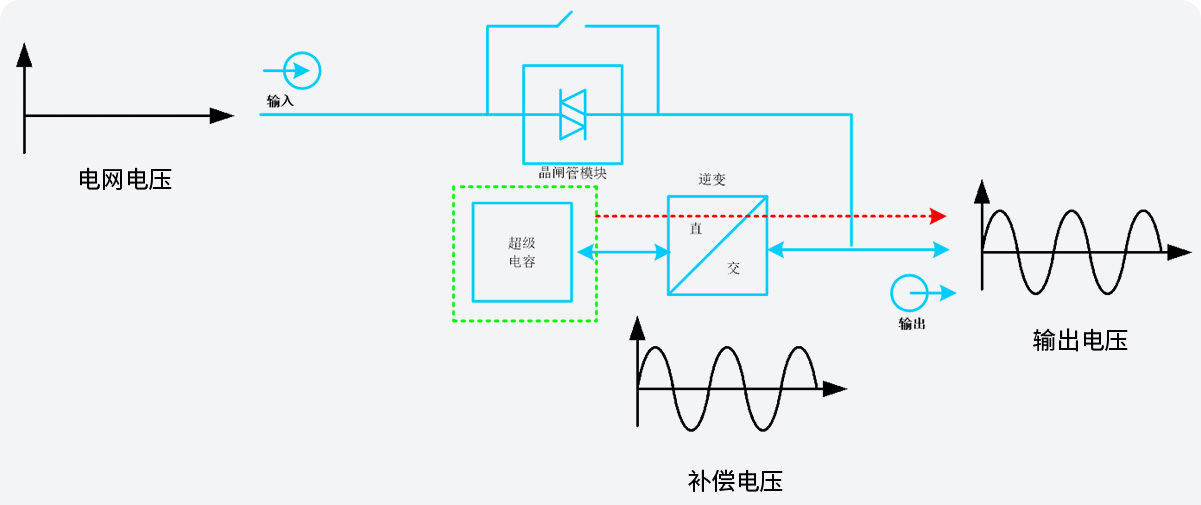

電網電壓斷電時

KLD-DVR處于逆變供電模式，超級電容的能量經KLD-DVR變換器轉換為標準電壓源給負載供電。

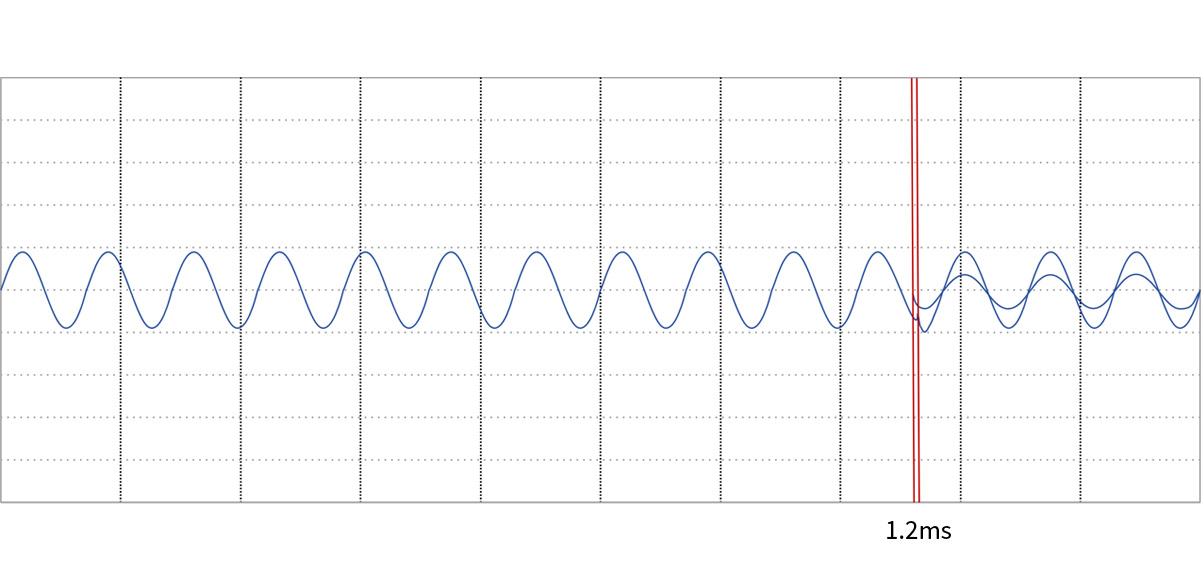

快速的補償效果

KLD-DVR系列可以為用戶的重要設備提供快速準確的保護，防止電壓跌落和電壓驟升導致設備停機造成經濟損失。即使電壓降到零，裝置依然可以輸出100%額定電壓支撐設備正常運行，典型響應時間小于2ms。

技術參數

輸入
額定交流輸入線電壓	208V-480V(其他電壓等級可定制)
輸入電壓范圍	-15%~+15%
電網頻率范圍	50Hz/60Hz±5Hz
接線方式	三相三線/三相四線
多機并聯	支持多模塊并聯
工作效率	＞99%
輸出
補償能力	標準機型0~100%剩余電壓補償至100%
輸出頻率	50±0.01Hz或60±0.01Hz
電壓諧波	≤3%
電壓不平衡(負序/正序)	100%非平衡負載情況下<3%
過載能力	200%
性能指標
快速響應時間	<10us
全響應時間	<2ms
噪聲	≤60db(100%負載)
散熱方式	智能風冷
保護功能	短路保護、直流母線欠壓/過壓保護、功率半導體故障保護、過載保護等
使用環境
環境溫度	-10℃~+50℃
環境濕度	最大95%RH(無凝露)
貯存溫度	-25℃~55℃
海拔	＜1500米，1500米以上每增加100米，功率降低1%
防護等級	IP20(更高可定制)

選型表

KLD-DVR系列標準型

常用型號	容量(KVA)	系統電壓(V)	類型	防護等級
KLD-DVR100-3L-400V	100	400	標準型	NEMA1(IP20)
KLD-DVR300-3L-400V	300	400	標準型	NEMA1(IP20)
KLD-DVR600-3L-400V	600	400	標準型	NEMA1(IP20)
KLD-DVR900-3L-400V	900	400	標準型	NEMA1(IP20)
KLD-DVR1200-3L-400V	1200	400	標準型	NEMA1(IP20)
KLD-DVR1500-3L-400V	1500	400	標準型	NEMA1(IP20)
KLD-DVR100-4L-400V	100	400	標準型	NEMA1(IP20)
KLD-DVR300-4L-400V	300	400	標準型	NEMA1(IP20)
KLD-DVR600-4L-400V	600	400	標準型	NEMA1(IP20)
KLD-DVR900-4L-400V	900	400	標準型	NEMA1(IP20)
KLD-DVR1200-4L-400V	1200	400	標準型	NEMA1(IP20)
KLD-DVR1500-4L-400V	1500	400	標準型	NEMA1(IP20)
