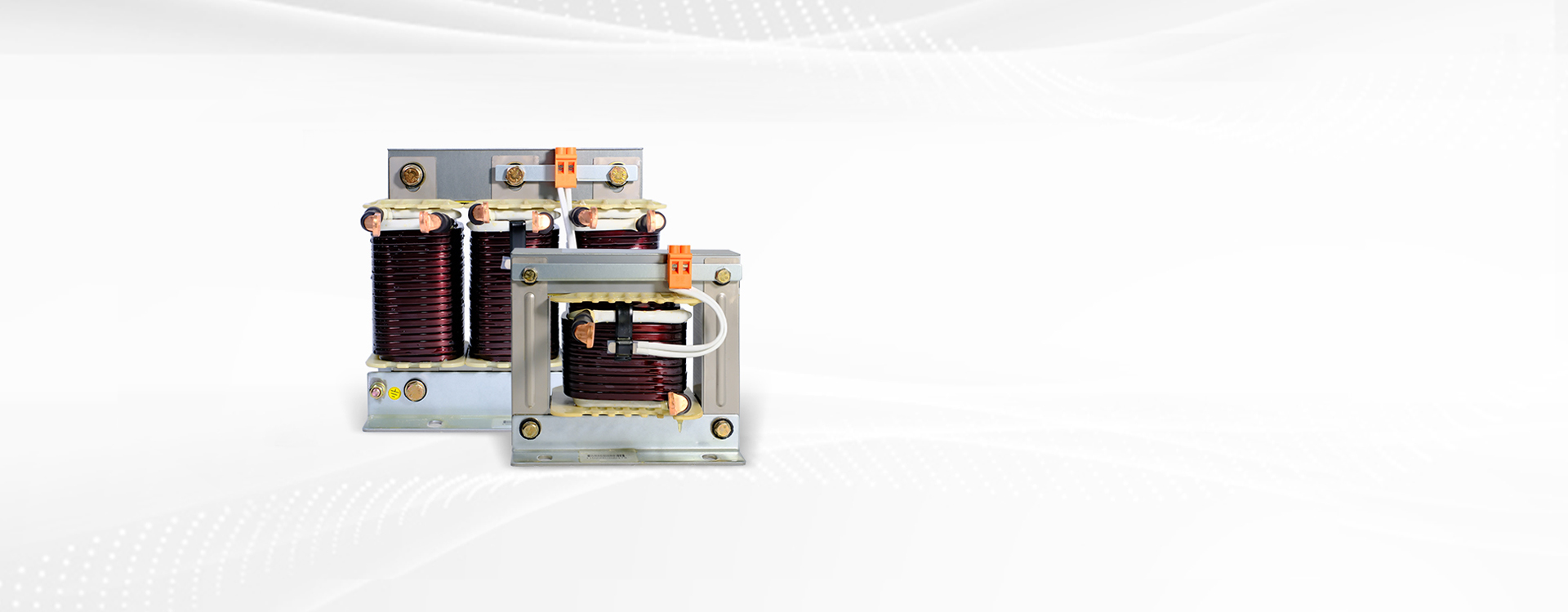

KLD-FD系列

低壓濾波電抗器

濾波電抗器可以實現對電容器的有效保護，減少補償時由于諧波造成的過載，并避免與電網電感發生諧振的可能。

產品概述

電網中如存在變頻器、整流裝置及其它產生諧波的用電負荷，則電容柜需加裝濾波電抗器。低壓濾波電抗器與電容器串聯后，可承受由基波電流和諧波電流產生的損耗，在常規環境下不會超過絕緣材料的溫度范圍。

KLD-FD系列低壓濾波電抗器的抗值精確度高，具有高線性度用以承受電容器的切換，而不會由于很大的電網諧波畸變而引起飽和，同時帶防止漏磁設計的鐵芯電抗器具有更低的損耗和噪音水平。

低壓濾波電抗器與電容器串聯搭配使用，組成低壓無功補償裝置，會給電網系統提供無功補償、提高功率因數、降低線路及變壓器損耗，起到電壓支撐作用。同時抑制諧波電流的放大作用，排除諧振隱患，充分保護電容器的運行安全和使用壽命。

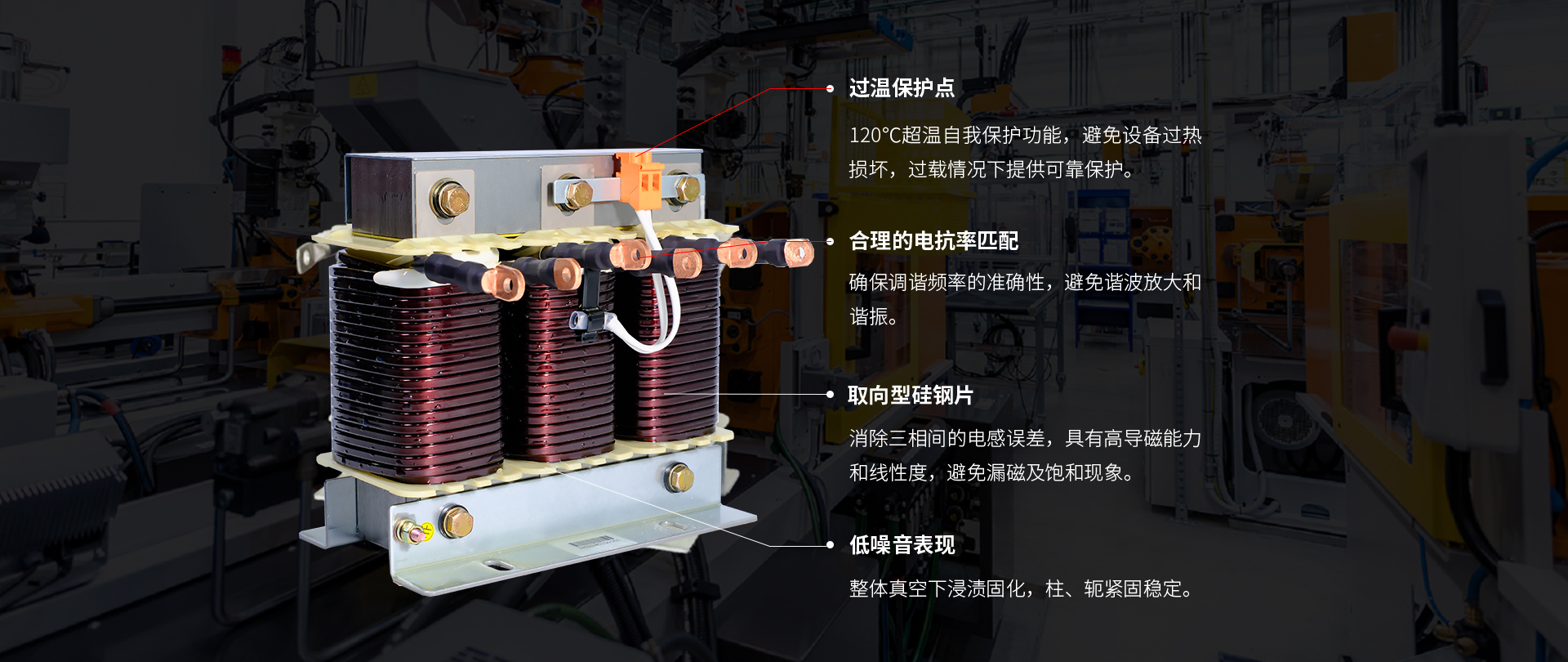

可靠的運行表現

通過優質的用材及精密的安裝，使得產品具有極佳的電氣特性

在生產工藝中產品都進行了整體真空下浸漬固化，避免水分子對電抗器性能與壽命的影響。每一臺電抗器都為客戶配置了過溫保護點，確保在異常情況下，聯動投切開關進行快速可靠的切離。

高線性度及短時電流

線性度和短時電流是重要的指標參數，2.0In線性度與50倍額定短時電流能力

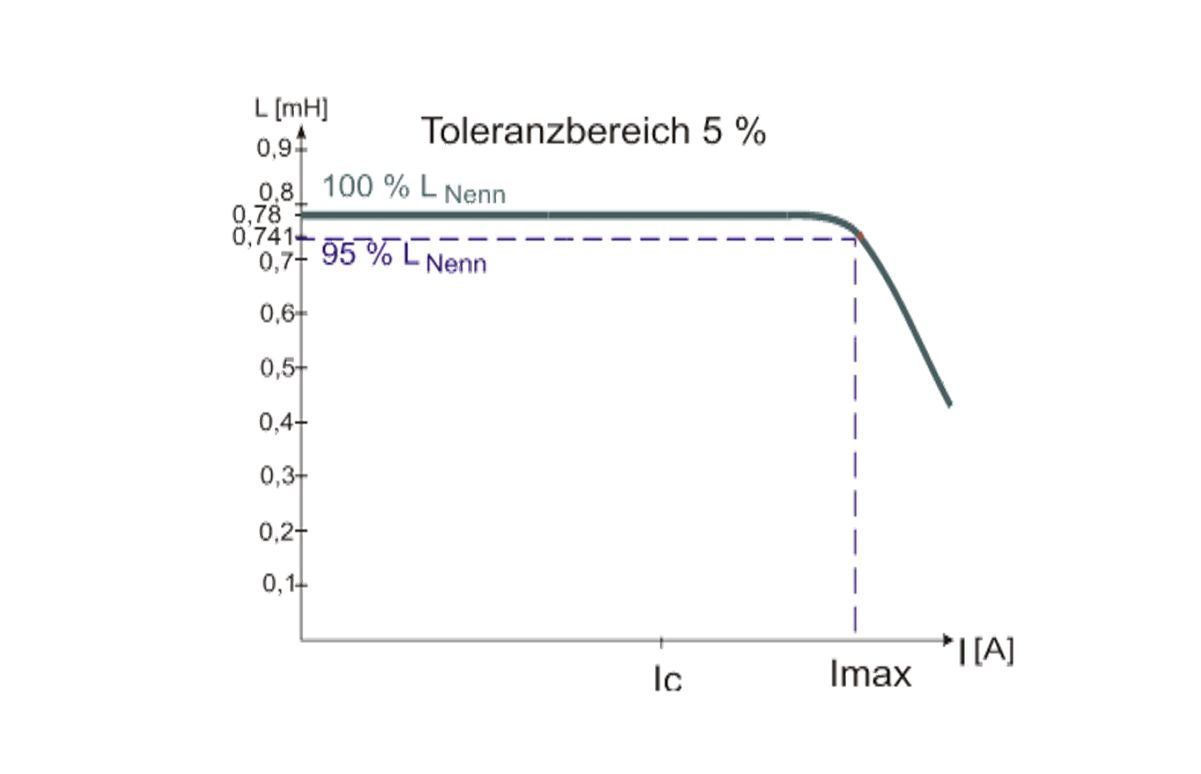

線圈通過電流時產生磁場，并隨著電流而提升，當達到某一程度時便不能繼續增強，即“磁飽和”，此后電感值由固定值呈拋物線下降。KLD-FD系列電抗器在通過2.0In時，不會發生磁飽和現象。

技術參數

額定電壓 230~800V，50/60Hz
輸出功率 5~100kvar
電 抗 率 7%，14%或其它電抗率
過載能力 1.8In
最大電壓 1.1Un
線 性 度 2.0In
冷卻方式 自然冷卻
層間絕緣 Nomex優質絕緣紙
浸漬方式 聚酯樹脂，H級
絕緣水平 繞組-鐵芯3kV
過溫保護 120℃常閉接點
參數誤差 ±3%
海拔高度 常規2000米(更高海拔可定制)
環境溫度 -40℃~+45℃(最高可達+55℃)
技術標準 遵循GB1094、VDE0550/0532、IEC76
選型表

型號 容量 電抗系數 出線方式 溫度監控
單相
KLD-FD7-5-1-230V 5 7% 側出線 有
KLD-FD7-10-1-230V 10 7% 側出線 有
KLD-FD7-15-1-230V 15 7% 側出線 有
KLD-FD14-5-1-230V 5 14% 側出線 有
KLD-FD14-10-1-230V 10 14% 側出線 有
KLD-FD14-15-1-230V 15 14% 側出線 有
三相
KLD-FD7-12.5-400V 12.5 7% 側出線 有
KLD-FD7-15-400V 15 7% 側出線 有
KLD-FD7-20-400V 20 7% 側出線 有
KLD-FD7-25-400V 25 7% 側出線 有
KLD-FD7-30-400V 30 7% 側出線 有
KLD-FD7-40-400V 40 7% 側出線 有
KLD-FD7-50-400V 50 7% 側出線 有
KLD-FD7-60-400V 60 7% 側出線 有
KLD-FD14-12.5-400V 12.5 14% 側出線 有
KLD-FD14-15-400V 15 14% 側出線 有
KLD-FD14-20-400V 20 14% 側出線 有
KLD-FD14-25-400V 25 14% 側出線 有
KLD-FD14-30-400V 30 14% 側出線 有
KLD-FD14-40-400V 40 14% 側出線 有
KLD-FD14-50-400V 50 14% 側出線 有
KLD-FD14-60-400V 60 14% 側出線 有

技術參數


  • 額定電壓：230~800V，50/60Hz

    輸出功率：5~100kvar

    電 抗 率：7%，14%或其它電抗率

    過載能力：1.8In

    最大電壓：1.1Un

    線 性 度：2.0In

    冷卻方式：自然冷卻

    層間絕緣：Nomex優質絕緣紙

    浸漬方式：聚酯樹脂，H級

    絕緣水平：繞組-鐵芯3kV

    過溫保護：120℃常閉接點

    參數誤差：±3%

    海拔高度：常規2000米(更高海拔可定制)

    環境溫度：-40℃~+45℃(最高可達+55℃)

    技術標準：遵循GB1094、VDE0550/0532、IEC76

選型表


單相

  • 容量：5

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：10

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：15

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：5

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：10

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：15

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

三相

  • 容量：12.5

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：15

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：20

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：25

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：30

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：40

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：50

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：60

    電抗系數：7%

    出線方式：側出線

    溫度監控：有

  • 容量：12.5

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：15

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：20

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：25

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：30

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：40

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：50

    電抗系數：14%

    出線方式：側出線

    溫度監控：有

  • 容量：60

    電抗系數：14%

    出線方式：側出線

    溫度監控：有
