隨著科學技術進步發展，越來越多的電力電子裝置等非線性負載應用于企業當中，如整流器、變頻器、UPS、電梯、空調、節能燈、計算機、家用電器等。這些非線性負載會產生大量諧波電流并注入電網中，使電壓波形產生畸變。這種電壓諧波污染會對電網和所有后端用戶產生嚴重的危害。另外，沖擊性、波動性負載，比如：電弧爐焊接設備等，在運行中不僅會產生大量的高次諧波，而且造成電壓波動、閃變和三相不平衡等電能質量問題，危害電網的安全運行。諧波實際上是一種干擾量，使電網受到“污染”。

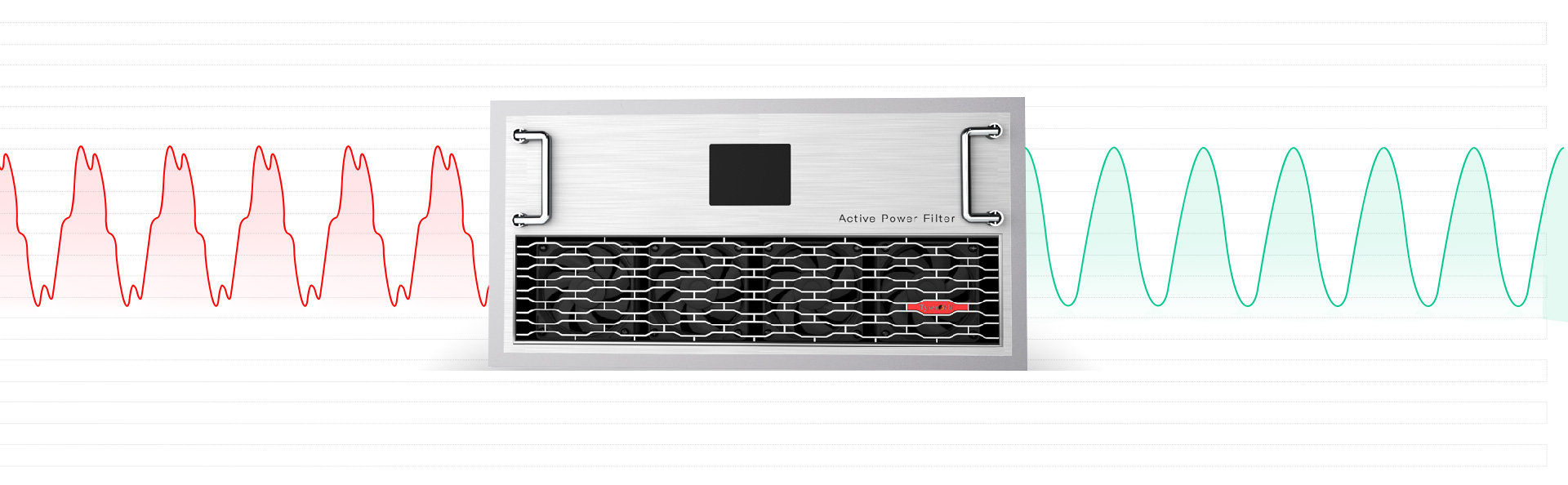

KLD-AMS系列有源電力濾波器與諧波源并聯，通過實時檢測跟蹤諧波源負載產生的諧波電流，快速生成與之大小相等方向相反的電流加以抵消，從而消除諧波，避免系統電壓、電流波形發生畸變。裝置具有自適應功能，可對頻率和大小都變化的諧波進行補償，對補償對象有極快的響應。
KLD-AMS系列有源濾波器能自動跟蹤系統，根據諧波情況進行治理，可濾除2-71次諧波。
有源濾波器正常運行時，既能同時全域?yàn)V除諧波，也可以有選擇性濾除各次諧波，根據需求調整任意次諧波濾除率。

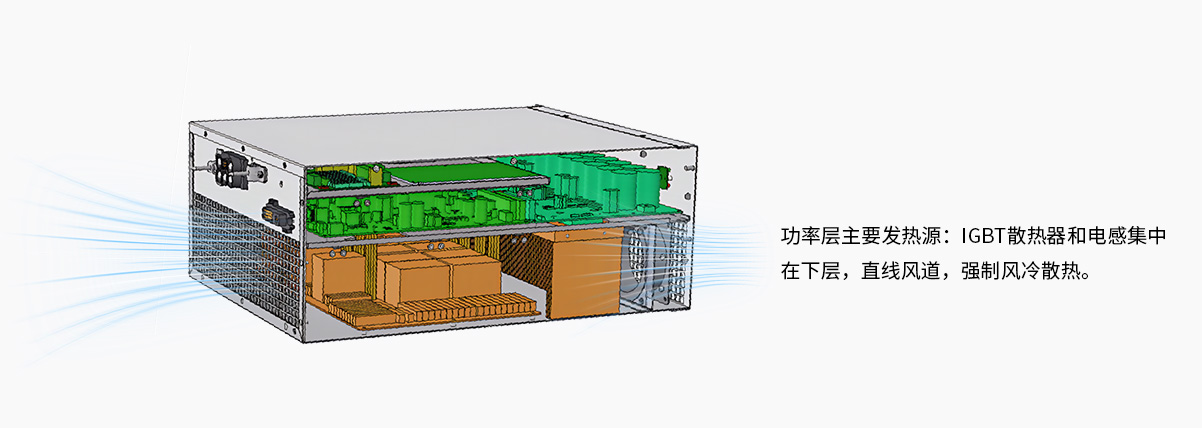

內部采用分層式設計，不同功能區域之間是相互分隔的，適用于粉塵、導電顆粒、鹽堿、潮濕等惡劣使用環境。每一臺模塊都配有獨立的散熱設計，能快速的傳熱及散熱，降低設備運行溫度，整機噪音≤60dB。
DSP將采集的系統波形進行運算分解，識別需要被治理的各次諧波分量特征。根據設定的參數和控制要求，計算得到輸出電流，產生對應的控制逆變器IGBT開關器件的脈寬調制信號，使得主電路可以產生所需的波形，以最小的功耗達到最大的治理作用。
全系采用三電平拓?fù)浣Y(jié)構，為用戶提供可靠的治理保證!
| 輸入 | |
| 工作電壓 | 200~690V |
| 工作頻率 | 50/60±10%Hz |
| 性能指標 | |
| 濾波能力 | 可高達97% |
| 濾波范圍 | 2~71次諧波 |
| 全響應時間 | ≤10ms |
| 功率因數校正 | 有，可設定 |
| IGBT頻率 | 20kHz |
| 過載保護 | 自動限流在100%額定輸出 |
| 接口模塊 | |
| 顯示界面 | 新型全彩顯示屏，實時顯示系統諧波和設備輸出諧波電流 |
| 操作界面 | 液晶智能操作單元 |
| 顯示語言 | 簡體中文/英文 |
| 通訊接口 | RS485/RS232 |
| 環境運行 | |
| 環境溫度 | -10℃~+55℃ |
| 存儲溫度 | -40℃~+75℃ |
| 相對濕度 | 最大95%RH(無凝露) |
| 海拔高度 | ≤1500米；1500-4000米之間，每增加100m，功率降低1% |
| 型號 | 額定補償電流（A） | 額定電壓（V） | 類型 | 冷卻方式 |
| 三相三線制 | ||||
| KLD-AMS25-3L-400V-HD | 25 | 400 | 壁掛式、自帶屏幕 | 強制風冷 |
| KLD-AMS50-3L-400V-RD | 50 | 400 | 機架式、自帶屏幕 | 強制風冷 |
| KLD-AMS100-3L-400V-RC | 100 | 400 | 機架式、集中監控 | 強制風冷 |
| KLD-AMS150-3L-400V-RC | 150 | 400 | 機架式、集中監控 | 強制風冷 |
| 三相四線制 | ||||
| KLD-AMS25-4L-400V-HD | 25 | 400 | 壁掛式、自帶屏幕 | 強制風冷 |
| KLD-AMS50-4L-400V-RD | 50 | 400 | 機架式、自帶屏幕 | 強制風冷 |
| KLD-AMS100-4L-400V-RC | 100 | 400 | 機架式、集中監控 | 強制風冷 |
| KLD-AMS150-4L-400V-RC | 150 | 400 | 機架式、集中監控 | 強制風冷 |
