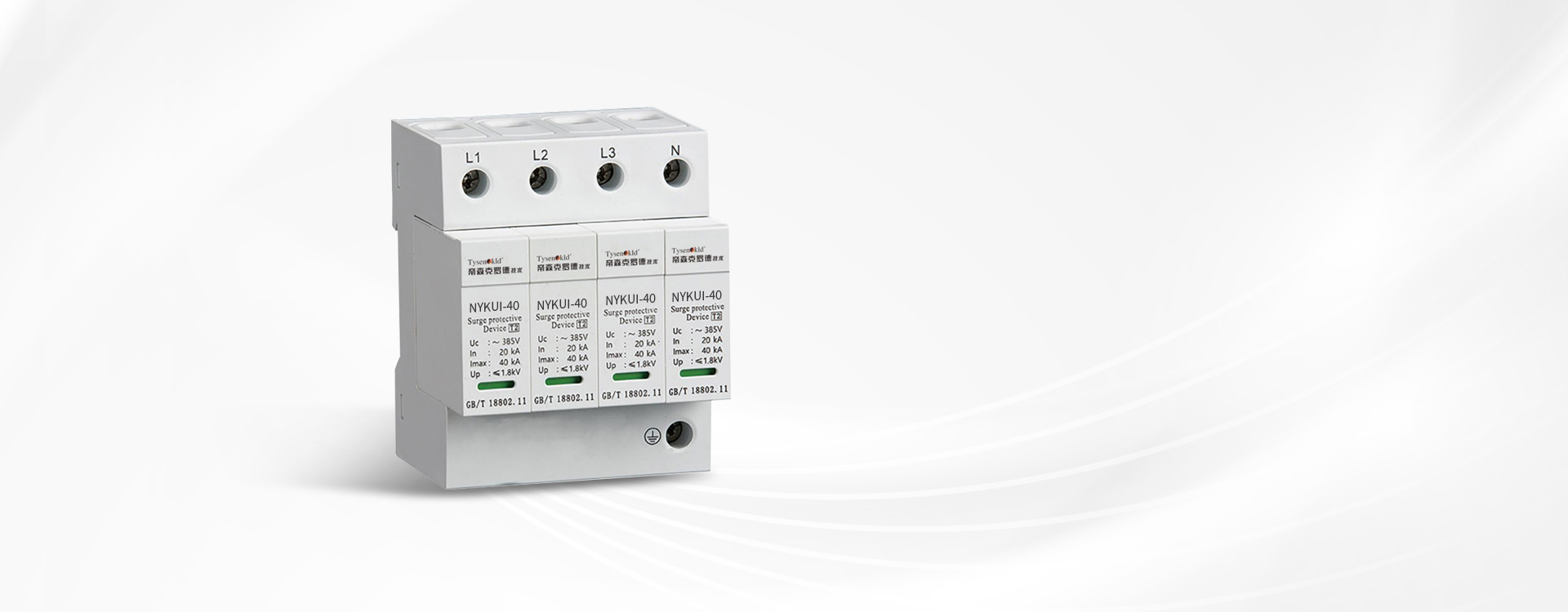

電涌保護器

NYKU1-I系列 T1級（15-50KA）

NYKU1系列 T2級 （10-160KA）

簡潔 高效 安全 全面

產品概述

NYKU1系列電涌保護器，也被稱為防雷器，是一種能夠抑制瞬時過電壓和雷擊的電器元件。它主要安裝在電路中，用于保護電子設備免受過電壓和過電流的危害。

產品特點

響應快速

浪涌保護器能夠在極短的時間內（納秒級別）反應，從而確保在電壓浪涌到達設備前即被阻斷或減弱。

殘壓低、耐受高

通過限制電壓尖峰，有助于預防因電壓過高而引起的電氣火災。

高能觸頭、使用壽命長

頻繁的電壓波動可能會逐漸損壞負載電子設備的內部組件，而使用電涌保護器可以減少這種損害，延長設備的使用壽命。

體積小、規格全、使用簡單

模數化模塊，符合通用35mm導軌安裝要求，易于使用和維護。

技術參數

NYKU1-I系列電涌保護器技術參數

主要特性
執行標準 GB/T18802.11/IEC61643-11
額定工作電壓Un 230V/400V
極數 1P、 2P、 3P、 4P
實驗類型 I 類（T1）
波形 10/350us
型號 NYKU1-I 15kA NYKU1-I 25kA NYKU1-I 50kA
沖擊電流Iimp 15kA 25kA 50kA
標稱放電電流In 50kA 50kA 50kA
響應時間Ta ≤100ns ≤100ns ≤100ns
最大工作持續工作電壓Uc（V） 275 320 385 440 460 275 320 385 440 460 275 320 385 440 460
電壓保護水平Up（kV） ≤1.5 ≤1.6 ≤2.0 ≤2.2 ≤2.5 ≤1.8 ≤2.0 ≤2.2 ≤2.4 ≤2.5 ≤2.3 ≤2.5 ≤2.5 ≤3.0 ≤3.2

NYKU1系列電涌保護器技術參數

主要特性
執行標準 GB/T18802.11/IEC61643-11
額定工作電壓Un 230V/400V
極數 1P、1P+N、2P、3P、3P+N、4P
實驗類型 II 類 (T2)
波形 8/20us
型號 NYKU1 10kA NYKU1 20kA NYKU1 40kA NYKU1 60kA
最大放電電流Imax 10kA 20kA 40kA 60kA
標稱放電電流In 5kA 10kA 20kA 30kA
響應時間Ta ＜25ns ＜25ns ＜25ns ＜25ns
最大工作持續工作電壓Uc（V） 275 320 385 460 275 320 385 460 275 320 385 460 275 320 385 460
電壓保護水平Up（kV） ≤0.8 ≤1.2 ≤1.2 ≤1.2 ≤1.0 ≤1.2 ≤1.4 ≤1.6 ≤1.2 ≤1.4 ≤1.6 ≤2.0 ≤1.5 ≤1.8 ≤1.8 ≤2.2
防護等級 IP20級
環境極限溫度 -40℃~80℃
安裝形式 35mm標準電氣導軌
外殼顏色 淺灰色

NYKU1系列電涌保護器技術參數

主要特性
執行標準 GB/T18802.11/IEC61643-11
額定工作電壓Un 230V/400V
極數 1P、1P+N、2P、3P、3P+N、4P
實驗類型 II 類 (T2)
波形 8/20us
型號 NYKU1 80kA NYKU1 100kA NYKU1 120kA NYKU1 160kA
最大放電電流Imax 80kA 100kA 120kA 160kA
標稱放電電流In 40kA 50kA 60kA 80kA
響應時間Ta ＜25ns ＜25ns ＜25ns ＜25ns
最大工作持續工作電壓Uc（V） 275 320 385 460 385 420 385 420 385 420
電壓保護水平Up（kV） ≤0.8 ≤1.2 ≤1.2 ≤1.2 ≤2.4 ≤2.5 ≤2.5 ≤2.65 ≤3.0 ≤3.2
防護等級 IP20級
環境極限溫度 -40℃~80℃
安裝形式 35mm標準電氣導軌
外殼顏色 淺灰色
選型表

NYKU1-I系列電涌保護器

NYKU1 I 15kA 4P 385V 附加功能
產品代號 使用類別 最大沖擊電流 極數代號 最大運行電壓 附加功能
NYKU1：
電涌保護器		 I:T1級 15kA
25kA
50kA		 1P:1極
2P:2極
3P:3極
4P:4極		 275V
320V
385V
440V
460V		 X:遙信

注： ? NYKU1-I系列常規放電元器件為石墨間隙，其中NYKU1-I-15可做成放電元器件為芯片和石墨兩種。
          ? 芯片的可選帶遙信功能，石墨無法選遙信，X表示帶遙信功能，C代表芯片。

NYKU1系列電涌保護器

NYKU1 40kA 4P 385V 附加功能
產品代號 最大放電電流 極數代號 最大運行電壓 附加功能
NYKU1：
電涌保護器		 10kA 20kA 40kA 60kA 80kA 100kA 120kA 160kA 1P:1極
1PN:1極+N
2P:2極
3P:3極
3PN:3極+N
4P:4極		 275V
320V
385V
460V		 X:遙信

技術參數


  • 執行標準：GB/T18802.11/IEC61643-11

    額定工作電壓Un：230V/400V

    極數：1P、2P、3P、4P

    實驗類型：I類（T1）

    波形：10/350us

    型號：NYKU1-I 15kA/NYKU1-I 25kA/NYKU1-I 50kA

    沖擊電流Iimp：15kA/25kA/50kA

    標稱放電電流In：50kA

    響應時間Ta：≤100ns

    最大工作持續工作電壓Uc（V）：275、320、385、440、460

    電壓保護水平Up（kV）：≤1.5(275V)、≤1.6(320V) 、≤2.0(385V) 、≤2.2(440V) 、≤2.5(460V) /≤1.8(275V) 、≤2.0(320V) 、≤2.2(385V) 、≤2.4(440V) 、≤2.5(460V) /≤2.3(275V) 、≤2.5(320V) 、≤2.5(385V) 、≤3.0(440V) 、≤3.2(460V)

  • 執行標準：GB/T18802.11/IEC61643-11

    額定工作電壓Un：230V/400V

    極數：1P、1P+N、2P、3P、3P+N、4P

    實驗類型：II類（T2）

    波形：8/20us

    型號：NYKU1- 10kA/NYKU1-20kA/NYKU1-40kA/NYKU1-60kA

    最大放電電流Imax：10kA/20kA/40kA/60kA

    標稱放電電流In：5kA/10kA/20kA/30kA

    響應時間Ta：＜25ns

    最大工作持續工作電壓Uc（V）：275/320/385/460

    電壓保護水平Up（kV）：≤0.8(275V)、≤1.2(320V)、≤1.2(385V)、≤1.2(460V)/≤1.0(275V)、≤1.2(320V)、≤1.4(385V)、≤1.6(460V)/≤1.2(275V)、≤1.4(320V)、≤1.6(385V)、≤2.0(460V)/≤1.5(275V)、≤1.8(320V)、≤1.8(385V)、≤2.2(460V)

    防護等級：IP20級

    環境極限溫度：-40℃～80℃

    安裝形式：35mm標準電氣導軌

    外殼顏色：淺灰色

  • 執行標準：GB/T18802.11/IEC61643-11

    額定工作電壓Un：230V/400V

    極數：1P、1P+N、2P、3P、3P+N、4P

    實驗類型：II類（T2）

    波形：8/20us

    型號：NYKU1- 80kA/NYKU1-100kA/NYKU1-120kA/NYKU1-160kA

    最大放電電流Imax：80kA/100kA/120kA/160kA

    標稱放電電流In：40kA/50kA/60kA/80kA

    響應時間Ta：＜25ns

    最大工作持續工作電壓Uc（V）：275/320/385/420/460

    電壓保護水平Up（KV）：≤0.8(275V)、≤1.2(320V)、≤1.2(385V)、≤1.2(460V)/≤2.4(385V)、≤2.5(420V)/≤2.5(385V)、≤2.65(420V)/≤3.0(385V)、≤3.2(420V)

    防護等級：IP20級

    環境極限溫度：-40℃～80℃

    安裝形式：35mm標準電氣導軌

    外殼顏色：淺灰色

選型表

  • 產品代號：NYKU1:電涌保護器

    使用類別：I:T1級

    最大沖擊電流：15kA、25kA、50kA

    極數代號：1P:1極、2P:2極、3P:3極、4P:4極

    最大運行電壓：275V、320V、385V、440V、460V

    附加功能：X:遙信

? NYKU1-I系列常規放電元器件為石墨間隙，其中NYKU1-I-15可做成放電元器件為芯片和石墨兩種。
? 芯片的可選帶遙信功能，石墨無法選遙信，X表示帶遙信功能，C代表芯片。

  • 產品代號：NYKU1:電涌保護器

    最大放電電流：10kA、20kA、40kA、60kA、80kA、100kA、120kA、160kA

    極數代號：1P:1極、1PN:1極+N、2P:2極、3P:3極、3PN:3極+N、4P:4極

    最大運行電壓：275V、320V、385V、460V

    附加功能：X:遙信
