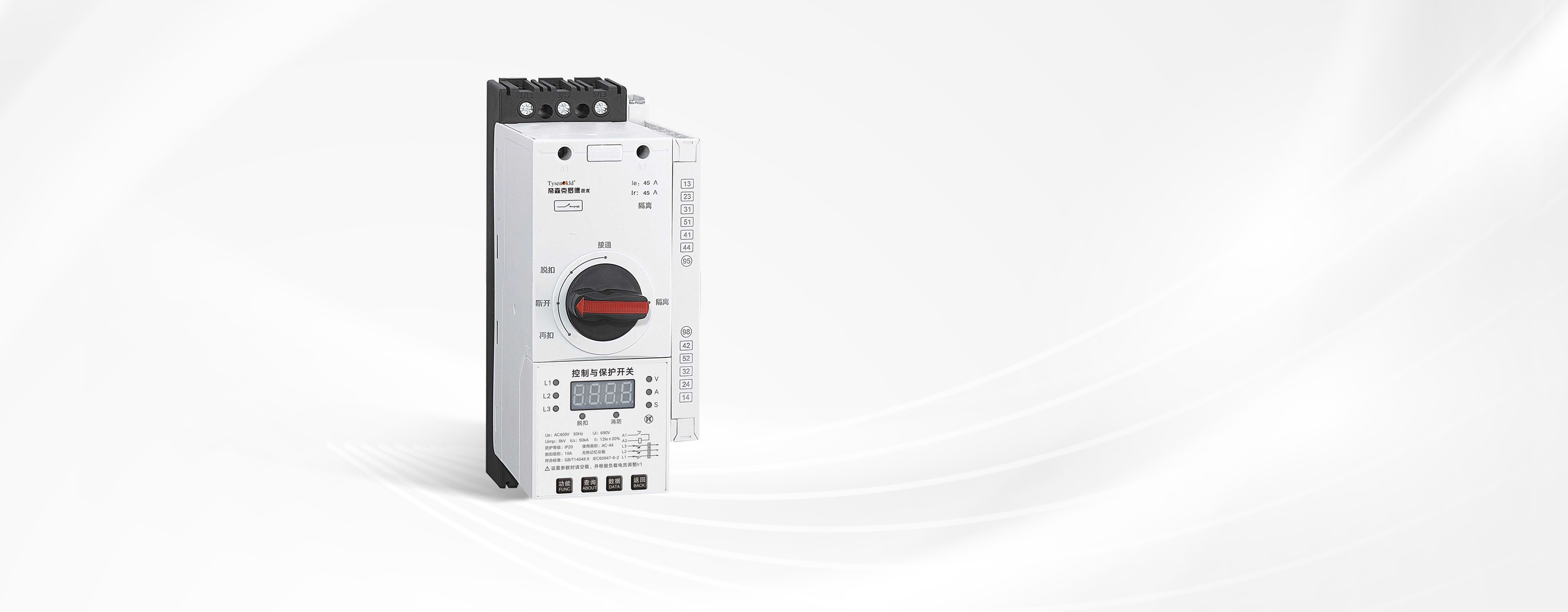

DSCPS系列

控制與保護開關

（1-125A）

簡潔 高效 安全 全面

產品概述

DSCPS系列控制與保護開關是集斷路器(熔斷器)、接觸器、過載(過流、斷相)保護繼電器、起動器、隔離器等多種功能于一體的綜合型智能化產品，具有短路、過載、漏電保護等功能，廣泛應用于工業等領域，用于保護電路，可實現智能化控制和管理。

多種保護功能

DSCPS系列控制保護開關具有斷相、過流、堵轉、阻塞、短路、欠流、過壓、欠壓、剩余電流保護、三相不平衡、缺相、隔離、啟動超時、消防、故障信號輸出和遠程分勵等諸多功能，為設備用電保駕護航。

故障記憶功能

DSCPS系列控制保護開關具有遠距離自動控制和就地直接人工控制功能，對各種參數進行設定和查詢；采用MCU的ERPROM存儲記憶技術，參數設定后能夠斷電保存，具有故障記憶功能，便于故障查詢、分析。

技術參數

DSCPS系列控制與保護開關技術參數

殼架等級 主體額定電流 分?jǐn)嗄芰?（kA） 控制器額定工作電流Ie（A） 控制器額定工作電流調整范圍lr（A） 400V的控制功率范圍（kW） 使用類別
45 16 15   1 0.2-1 0.12-0.37 電機型AC-44
3 1-3 0.55-1.5
6 2.4-6 1.1-3
10 4-10 1.5-4
16 6.4-16 3-7.5
45   20 10-20 5.5-11
32 12.8-32 5.5-15
45 16-45 7.5-18.5
125 125 35   50 20-50 7.5-22
63 25.2-63 11-30
80 32-80 16-37
100 40-100 22-45
125 50-125 22-55

DSCPS2系列控制與保護開關技術參數

殼架等級 主體額定電流 分?jǐn)嗄芰Γ╧A） 控制器額定工作電流Ie（A） 控制器額定工作電流調整范圍lr（A） 400V的控制功率范圍（kW） 使用類別
45 16 50kA   1 0.2-1 0.12-0.37 電機型AC-44
4 1-4 0.55-1.5
6.3 2.4-6.3 1.1-3
12 4-12 1.5-4
16 6.4-16 3-7.5
45   32 12.8-32 5.5-15
45 16-45 7.5-18.5
125 63   45 18-45 7.5-18.5
50 20-50 7.5-22
63 25.2-63 11-30
125   100 40-100 22-37
125 50-125 22-55
選型表

DSCPS系列控制與保護開關

DSCPS 45 C 33 M 45 FK M B F
產品代號 殼架等級 分?jǐn)嗄芰?/td> 極數及保護 脫扣器代號 額定電流 輔助代號 控制電壓 顯示代號 附加功能
DSCPS：
控制與保護開關 		45A
125A		 Ics:15kA
Ics:35kA		 33:3極3保護
30:3極無保護		 M:電機保護 1A
3A
6A
10A
16A
20A
32A
45A
50A
63A
80A
100A
125A		 FK：4開3閉
+1組轉換
+1組故障報警
+1組短路報警		 M:AC220V B:數碼 F:消防
L:漏電
FL:消防+漏電

注：隔離功能為標配

DSCPS2系列控制與保護開關

DSCPS2 45 H 33 M 45 FK M B F
產品代號 殼架等級 分?jǐn)嗄芰?/td> 極數及保護 脫扣器代號 額定電流 輔助代號 控制電壓 顯示代號 附加功能
DSCPS2：
控制與保護開關		 45A
125A		 Ics:50kA 33:3極3保護
30:3極無保護		 M:電機保護 1A
4A
6.3A
12A
16A
32A
45A
50A
63A
100A
125A		 FK：2開2閉
+1組轉換
+1組短路報警		 M:AC220V B:數碼
E:液晶		 F:消防
L:漏電
T:通訊
FT:消防+通訊
TL:通訊+漏電
FLT:消防+漏電 +通訊

注：隔離功能為標配，消防、漏電功能可選

技術參數


DSCPS系列控制與保護開關

  • 主體額定電流：16

    分?jǐn)嗄芰Γ?5kA

    控制器額定工作電流：1A、3A、6A、10A、16A

    控制器額定工作電流調整范圍lr：0.2-1A、1-3A、2.4-6A、4-10A、6.4-16A

    400V的控制功率范圍：0.12-0.37kW、0.55-1.5kW、1.1-3kW、1.5-4kW、3.7-5kW

    使用類別：電機型AC-44

  • 主體額定電流：45

    分?jǐn)嗄芰Γ?5kA

    控制器額定工作電流：20A、32A、45A

    控制器額定工作電流調整范圍lr：10-20A、12.8-32A、16-45A

    400V的控制功率范圍：5.5-11kW、5.5-15kW、7.8-18.5kW

    使用類別：電機型AC-44

  • 主體額定電流：125

    分?jǐn)嗄芰Γ?5kA

    控制器額定工作電流：50A、63A、80A、100A、125A

    控制器額定工作電流調整范圍lr：20-50A、25.2-63A、32-80A、40-100A、50-125A

    400V的控制功率范圍：7.5-22kW、11-30kW、16-37kW、22-45kW、22-55kW

    使用類別：電機型AC-44

DSCPS2系列控制與保護開關

  • 主體額定電流：16

    分?jǐn)嗄芰Γ?0kA

    控制器額定工作電流：1A、4A、6.3A、12A、16A

    控制器額定工作電流調整范圍lr：0.2-1A、1-4A、2.4-6A、4-12A、6.4-16A

    400V的控制功率范圍：0.12-0.37kW、0.55-1.5kW、1.1-3kW、1.5-4kW、3.7-5kW

    使用類別：電機型AC-44

  • 主體額定電流：45

    分?jǐn)嗄芰Γ?0kA

    控制器額定工作電流：32A、45A

    控制器額定工作電流調整范圍lr：12.8-32A、16-45A

    400V的控制功率范圍：5.5-15kW、7.8-18.5kW

    使用類別：電機型AC-44

  • 主體額定電流：63

    分?jǐn)嗄芰Γ?0kA

    控制器額定工作電流：45A、50A、63A

    控制器額定工作電流調整范圍lr：18-45A、20-50A、25.2-63A

    400V的控制功率范圍：7.8-18.5kW、7.5-22kW、11-30kW

    使用類別：電機型AC-44

  • 主體額定電流：125

    分?jǐn)嗄芰Γ?0kA

    控制器額定工作電流：100A、125A

    控制器額定工作電流調整范圍lr：40-100A、22-37A

    400V的控制功率范圍：22-37kW、22-55kW

    使用類別：電機型AC-44

選型表


  • 產品代號：DSCPS:控制與保護開關

    殼架代號：45A、125A

    分?jǐn)嗄芰Γ篒cs:15kA、Ics:35kA

    極數及保護：33:3極3保護、30:3極無保護

    脫扣器代號：M:電機保護

    額定電流：1A、3A、6A、10A、16A、20A、32A、45A、50A、63A、80A、100A、125A

    輔助代號：FK:4開3閉+1組轉換+1組故障報警+1組短路報警

    控制電壓：M:AC220V

    顯示代號：B:數碼

    附加功能：F:消防、L:漏電、FL:消防+漏電

  • 產品代號：DSCPS2:控制與保護開關

    殼架代號：45A、125A

    分?jǐn)嗄芰Γ篒cs:50kA

    極數及保護：33:3極3保護、30:3極無保護

    脫扣器代號：M:電機保護

    額定電流：1A、4A、6.3A、12A、16A、32A、45A、50A、63A、100A、125A

    輔助代號：FK:2開2閉+1組轉換+1組故障報警

    控制電壓：M:AC220V

    顯示代號：B:數碼、E:液晶

    附加功能：F:消防、L:漏電、T:通訊、FT:消防+通訊、TL:通訊+漏電、FLT:消防+漏電+通訊
