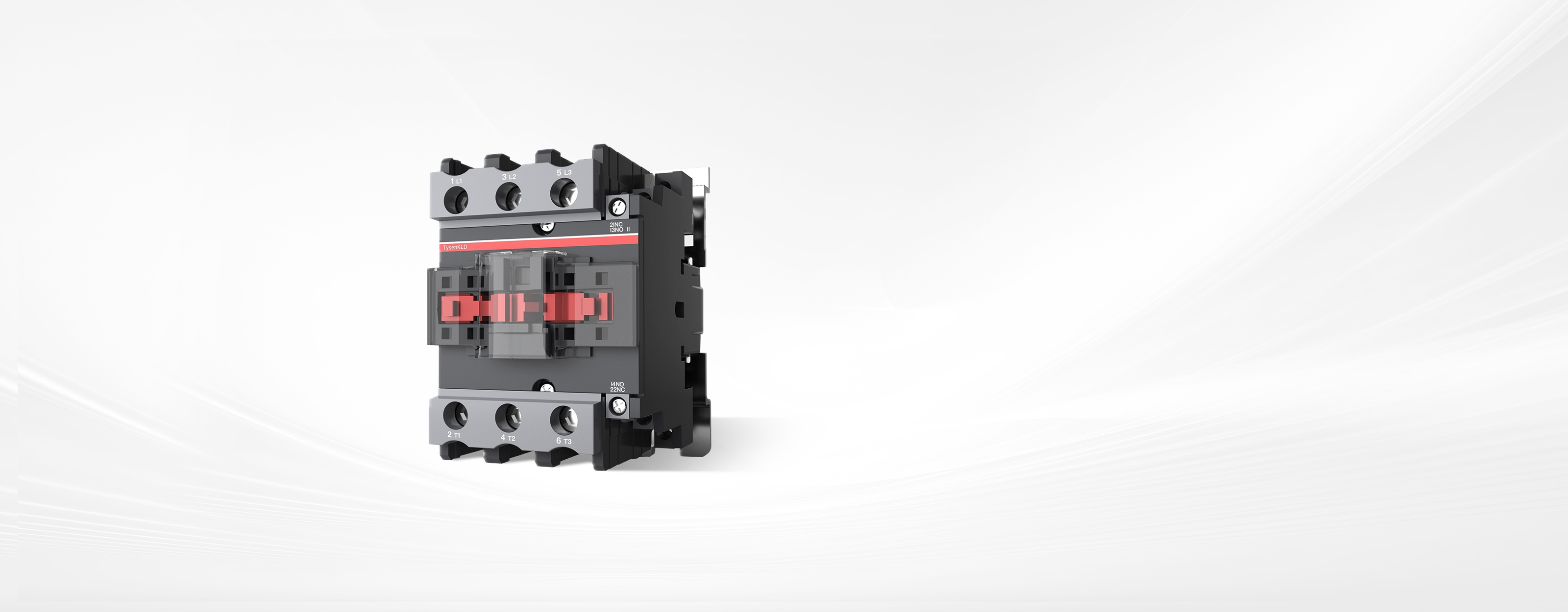

NYKC系列

交流接觸器

（9-800A）

智能 高效 安全 全面

產品概述

交流接觸器主要用于控制和保護電氣線路中的開關和設備，可接通和分?jǐn)囝~定負載電路的電流，結構簡單、性能可靠、速度快、多種控制方式，廣泛應用于工業等領域，可實現智能化控制和管理。

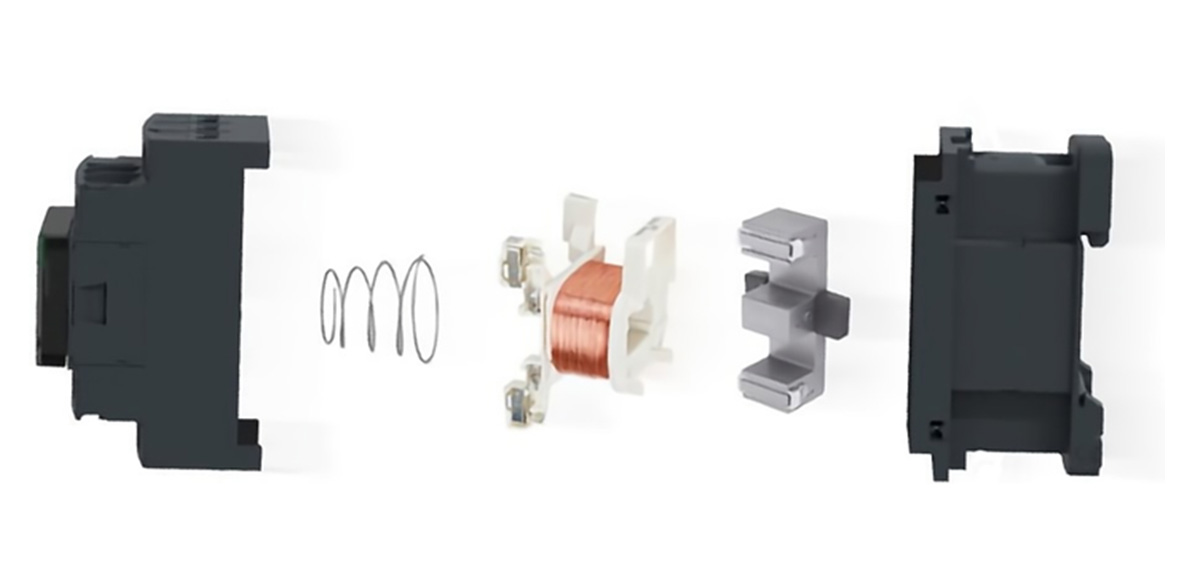

更可靠的設計

NYKC系列產品安裝緊湊、簡潔、高度集成、采用雙斷點式觸頭、嚴選阻燃材質，恪守品質，用心制造產品，守護用電安全。

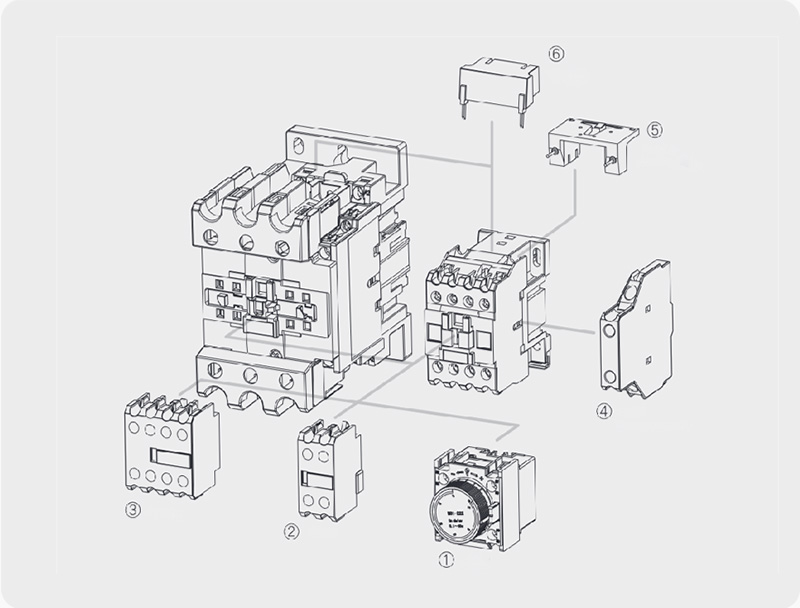

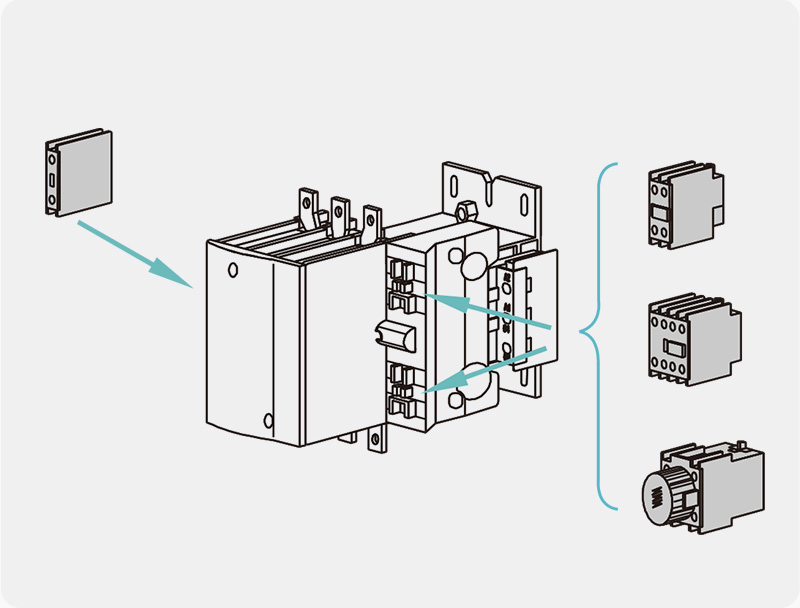

更豐富的組合方式

NYKC系列產品附件采用模塊化設計，產品可加裝頂部輔助觸頭、側面輔助觸頭、空氣延時頭、浪涌抑制器等附件；采用積木方式搭接組合，實現更復雜的控制功能和更廣泛的應用。

更強大的適應性

NYKC系列產品具有較長的使用壽命和良好的耐久性，能承受高頻率的開關動作。同時，體積小，安裝方便，適用于各種工業環境和家庭用電。

技術參數

NYKC2系列交流接觸器

型號 NYKC2-09 NYKC2-12 NYKC2-18 NYKC2-25 NYKC2-32 NYKC2-40 NYKC2-50 NYKC2-65 NYKC2-80 NYKC2-95
電源頻率(Hz) 50/60 50/60
約定發熱電流lth（A） 20 20 32 40 50 60 80 80 125 125
額定絕緣電壓Ui（V) 690 690
額定工作電流le（A） AC-3 380/415V 9 12 18 25 32 40 50 65 80 95
660/690V 7 9 12 18 27 34 39 42 49 49
AC-4 380/415V 3.5 5 7.7 8.5 12 18.5 24 28 37 44
660/690V 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
控制功率AC-3(kW) 220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 26
380/415V 4 5.5 7.5 11 15 18.5 22 30 37 46
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 56
操作頻率（次/h) AC-3 1200 600
AC-4 300 150
電壽命（萬次） AC-3 100 80 60
AC-4 20 15 10
機械壽命（次） 1000 800 600
線圈 額定控制電源電壓US（V） AC：24V、36V、110V、220V、380V
吸合電壓（V） AC：0.85~1.1Us
釋放電壓（V） AC：0.2~0.75Us
線圈功率（VA） 吸合 76 110 230
保持 9.4 11 32

型號 NYKC2-115 NYKC2-150 NYKC2-185 NYKC2-225 NYKC2-265 NYKC2-330 NYKC2-400 NYKC2-500 NYKC2-630 NYKC2-800
電源頻率(Hz) 50/60 50/60
約定發熱電流lth（A） 200 250 275 315 350 400 500 630 800 800
額定絕緣電壓Ui（V) 690 1000
額定工作電流le（A） AC-3 380/415V 115 150 185 225 265 330 400 500 630 800
660/690V 86 107 118 135 170 225 305 355 460 485
AC-4 380/415V 52 60 79 85 105 117 138 147 188 242
660/690V 49 57 69 82 98 107 135 145 170 215
控制功率AC-3(kW) 220/230V 30 40 55 63 75 100 110 147 200 220
380/415V 55 75 90 110 132 160 200 250 335 400
660/690V 80 100 110 129 160 220 280 335 450 475
操作頻率（次/h) AC-3 1200 600
AC-4 300 150
電壽命（萬次） AC-3 60 50 30 20 15
AC-4 15 8 5 3
機械壽命（次） 1000 800 600
線圈 額定控制電源電壓US（V） AC：110V、220V、380V
吸合電壓（V） AC：0.85~1.1Us
釋放電壓（V） AC：0.2~0.75Us
線圈功率（VA） 吸合 550 810 1200 600 1000 1050 1500 1300
保持 45 55 85 10 12 16 20 15

NYKC2-C系列切換電容型交流接觸器

型號 NYKC2-18C NYKC2-25C NYKC2-32C NYKC2-40C NYKC2-50C NYKC2-65C NYKC2-80C NYKC2-95C NYKC2-115C NYKC2-150C
額定工作電流（A）380V 18 25 32 40 50 65 80 95 115 150
可控電容器容量（Kvar） 230V 6.5 8.5 10 12 20 21 23 29 30 40
400V 12 16.7 20 21 32 38 42 50 60 80
額定絕緣電壓 690V
控制浪涌能力 20In
電壽命（萬次） 10 10 8 8 8 6 6 6 2 2
動作特性 吸合：（85%-110%）Us; 釋放：（20%-75%）Us
功耗 線圈功率（VA 吸合 76 110 110 230 230 230 230 230 450 450
保持 9.4 11 11 11 32 32 32 32 22 22
觸頭控制容量 AC-15 360VA DC-15 33W

NYKC2-N系列可逆接觸器

型號 NYKC2-09N NYKC2-12N NYKC2-18N NYKC2-25N NYKC2-32N NYKC2-40N NYKC2-50N NYKC2-65N NYKC2-80N NYKC2-95N
額定工作電流（A）380V 9 12 18 25 32 40 50 65 80 95
可控三相鼠籠電動機功率（KW） 230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
400V 4 5.5 7.5 11 15 18.5 22 30 37 45
690V 5.5 7.5 10 15 18.5 30 33 37 45 55

NYKC2J系列家用交流接觸器

型號 額定電流In（A） 額定工作電壓Ue（V） 主觸頭數量 控制功率
AC-7a
AC-7a 1P 2P 3P 4P 230V 400V
NYKC2J-16 16 250V（1P、2P)
400V（3P、4P）		 10、01 11、20、02 30、03 22、31、40、04 3.5 6.5
NYKC2J-20 20 4.5 8
NYKC2J-25 25 5.5 10
NYKC2J-32 32 8 12
NYKC2J-40 40 9 16
NYKC2J-63 63 14 25
選型表

NYKC2系列交流接觸器

NYKC2 40 11 3P F4-22
產品代號 額定電流 輔助觸頭 極數代號 附加功能
NYKC2:交流接觸器 09A、12A
18A、25A
32A、40A
50A、65A
80A、95A
115A
150A
185A
225A
265A
330A
400A
500A
630A
800A		 10:1開
11:1開1閉
20:2開
30:3開
22:2開2閉
31:3開1閉
40:4開		 3P:3極
4P:4極		 F4（頂輔）
F8（側輔）
空氣延時觸頭
連鎖機構
線圈浪涌抑制模塊

? NYKC2-09至95接觸器最多可安裝2組側輔+1組頂輔
? NYKC2-115至800接觸器最多可安裝2組頂輔
? LA2、LA3為空氣延時觸頭(1常開1常閉)，LA2為通電延時，LA3為斷電延時
? 4極主觸頭分兩種模式
? 40:四常開主觸頭
? 08:兩常開兩常閉主觸頭

NYKC2-C系列切換電容型交流接觸器

NYKC2 95 21 C 3P 附加功能
產品代號 額定電流 輔助觸頭 使用系列 極數 附加功能
NYKC2:交流接觸器 18A、25A
32A、40A
50A、65A
80A、95A
115A
150A		 10:1開
11:1開1閉
20:2開
02:2閉
21:2開1閉
12:1開2閉		 C:切換電容式 3P:三極 F8（側輔）

注：切換電容接觸器側面安裝輔助觸頭F8最多安裝2個

NYKC2-N系列可逆型交流接觸器

NYKC2 40 11 3P N F4-22
產品代號 額定電流 輔助觸頭 極數 使用系列 附加功能
NYKC2:交流接觸器 09A、12A
18A、25A
32A、40A
50A、65A
80A、95A 		10:1開
01:1閉
11:1開1閉		 3P:省略
4P:40		 N:可逆型 F4（頂輔）
F8（側輔）
空氣延時觸頭
線圈浪涌抑制模塊

? LA2、LA3為空氣延時觸頭(1常開1常閉)，LA2為通電延時，LA3為斷電延時
? 可逆接觸器側面安裝輔助觸頭最多安裝2個(左右各安裝一個)，頂部安裝輔助觸頭最多安裝2個(每只接觸器可安裝1個)

NYKC2J系列家用型交流接觸器

NYKC2 J 40 22 1P
產品代號 使用類型 額定電流 主觸頭數量 極數代號
NYKC2:交流接觸器 J:家用交流類 16A
20A
25A
32A
40A
63A		 10:1常開
01:1常閉
11:1常開1常閉
20:2常開
02:2常閉
30:3常開
03:3常閉
22:2常開2常閉
31:3常開1常閉
40:4常開
04:4常閉		 1P
2P
3P
4P

注： ? NYKC2J-16/31的規格為4P,主觸頭為3常開1常閉

技術參數


NYKC2系列交流接觸器

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：20

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：9（380/415V）、7（660/690V）

    額定工作電流le（A）/AC-4：3.5（380/415V）、1.5（660/690V）

    控制功率AC-3(kW)：2.2(220/230V)、4（380/415V）、5.5（660/690V）

    操作頻率（次/h）：1200（AC-3）、300（AC-4）

    電壽命（萬次）：100（AC-3）、20（AC-4）

    機械壽命（次）：1000

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：76（吸合）、9.4（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：20

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：12（380/415V）、9（660/690V）

    額定工作電流le（A）/AC-4：5（380/415V）、2（660/690V）

    控制功率AC-3(kW)：3(220/230V)、5.5（380/415V）、7.5（660/690V）

    操作頻率（次/h）：1200（AC-3）、300（AC-4）

    電壽命（萬次）：100（AC-3）、20（AC-4）

    機械壽命（次）：1000

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：76（吸合）、9.4（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：32

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：18（380/415V）、12（660/690V）

    額定工作電流le（A）/AC-4：7.7（380/415V）、3.8（660/690V）

    控制功率AC-3(kW)：4(220/230V)、7.5（380/415V）、10（660/690V）

    操作頻率（次/h）：1200（AC-3）、300（AC-4）

    電壽命（萬次）：100（AC-3）、20（AC-4）

    機械壽命（次）：1000

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：76（吸合）、9.4（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：40

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：25（380/415V）、18（660/690V）

    額定工作電流le（A）/AC-4：8.5（380/415V）、4.4（660/690V）

    控制功率AC-3(kW)：5.5(220/230V)、11（380/415V）、15（660/690V）

    操作頻率（次/h）：1200（AC-3）、150（AC-4）

    電壽命（萬次）：100（AC-3）、20（AC-4）

    機械壽命（次）：1000

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：110（吸合）、11（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：50

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：32（380/415V）、27（660/690V）

    額定工作電流le（A）/AC-4：12（380/415V）、7.5（660/690V）

    控制功率AC-3(kW)：7.5(220/230V)、15（380/415V）、18.5（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：80（AC-3）、20（AC-4）

    機械壽命（次）：800

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：110（吸合）、11（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：60

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：40（380/415V）、34（660/690V）

    額定工作電流le（A）/AC-4：18.5（380/415V）、9（660/690V）

    控制功率AC-3(kW)：11(220/230V)、18.5（380/415V）、30（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：80（AC-3）、15（AC-4）

    機械壽命（次）：800

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：230（吸合）、32（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：80

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：50（380/415V）、39（660/690V）

    額定工作電流le（A）/AC-4：24（380/415V）、12（660/690V）

    控制功率AC-3(kW)：15(220/230V)、22（380/415V）、33（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：60（AC-3）、15（AC-4）

    機械壽命（次）：800

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：230（吸合）、32（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：80

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：65（380/415V）、42（660/690V）

    額定工作電流le（A）/AC-4：28（380/415V）、14（660/690V）

    控制功率AC-3(kW)：18.5(220/230V)、30（380/415V）、37（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：60（AC-3）、15（AC-4）

    機械壽命（次）：800

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：230（吸合）、32（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：125

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：80（380/415V）、49（660/690V）

    額定工作電流le（A）/AC-4：37（380/415V）、17.3（660/690V）

    控制功率AC-3(kW)：22(220/230V)、37（380/415V）、45（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：60（AC-3）、10（AC-4）

    機械壽命（次）：600

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：230（吸合）、32（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：125

    額定絕緣電壓Ui（V）：690

    額定工作電流le（A）/AC-3：95（380/415V）、49（660/690V）

    額定工作電流le（A）/AC-4：44（380/415V）、21.3（660/690V）

    控制功率AC-3(kW)：26(220/230V)、46（380/415V）、56（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：60（AC-3）、10（AC-4）

    機械壽命（次）：600

    線圈額定控制電源電壓us（V)：AC 24V、36V、110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：230（吸合）、32（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：200

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：115（380/415V）、86（660/690V）

    額定工作電流le（A）/AC-4：52（380/415V）、49（660/690V）

    控制功率AC-3(kW)：30(220/230V)、55（380/415V）、80（660/690V）

    操作頻率（次/h）：1200（AC-3）、300（AC-4）

    電壽命（萬次）：60（AC-3）、15（AC-4）

    機械壽命（次）：1000

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：550（吸合）、45（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：250

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：150（380/415V）、107（660/690V）

    額定工作電流le（A）/AC-4：60（380/415V）、57（660/690V）

    控制功率AC-3(kW)：40(220/230V)、75（380/415V）、100（660/690V）

    操作頻率（次/h）：1200（AC-3）、300（AC-4）

    電壽命（萬次）：60（AC-3）、15（AC-4）

    機械壽命（次）：1000

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：550（吸合）、45（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：275

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：185（380/415V）、118（660/690V）

    額定工作電流le（A）/AC-4：79（380/415V）、69（660/690V）

    控制功率AC-3(kW)：55(220/230V)、90（380/415V）、110（660/690V）

    操作頻率（次/h）：1200（AC-3）、300（AC-4）

    電壽命（萬次）：50（AC-3）、15（AC-4）

    機械壽命（次）：1000

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：810（吸合）、55（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：315

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：225（380/415V）、135（660/690V）

    額定工作電流le（A）/AC-4：85（380/415V）、82（660/690V）

    控制功率AC-3(kW)：63(220/230V)、110（380/415V）、129（660/690V）

    操作頻率（次/h）：1200（AC-3）、150（AC-4）

    電壽命（萬次）：50（AC-3）、15（AC-4）

    機械壽命（次）：1000

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：810（吸合）、55（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：350

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：265（380/415V）、170（660/690V）

    額定工作電流le（A）/AC-4：105（380/415V）、98（660/690V）

    控制功率AC-3(kW)：75(220/230V)、132（380/415V）、160（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：50（AC-3）、15（AC-4）

    機械壽命（次）：800

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：1200（吸合）、85（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：400

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：330（380/415V）、225（660/690V）

    額定工作電流le（A）/AC-4：117（380/415V）、107（660/690V）

    控制功率AC-3(kW)：100(220/230V)、160（380/415V）、220（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：50（AC-3）、15（AC-4）

    機械壽命（次）：800

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：600（吸合）、10（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：500

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：400（380/415V）、305（660/690V）

    額定工作電流le（A）/AC-4：138（380/415V）、135（660/690V）

    控制功率AC-3(kW)：110(220/230V)、200（380/415V）、280（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：30（AC-3）、8（AC-4）

    機械壽命（次）：800

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：1000（吸合）、12（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：630

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：500（380/415V）、355（660/690V）

    額定工作電流le（A）/AC-4：147（380/415V）、145（660/690V）

    控制功率AC-3(kW)：147(220/230V)、250（380/415V）、335（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：30（AC-3）、8（AC-4）

    機械壽命（次）：800

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：1050（吸合）、16（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：800

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：630（380/415V）、460（660/690V）

    額定工作電流le（A）/AC-4：188（380/415V）、170（660/690V）

    控制功率AC-3(kW)：200(220/230V)、335（380/415V）、450（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：20（AC-3）、5（AC-4）

    機械壽命（次）：600

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：1500（吸合）、20（保持）

  • 電源頻率（Hz）：50/60

    約定發熱電流lth（A）：800

    額定絕緣電壓Ui（V）：1000

    額定工作電流le（A）/AC-3：800（380/415V）、485（660/690V）

    額定工作電流le（A）/AC-4：242（380/415V）、215（660/690V）

    控制功率AC-3(kW)：220(220/230V)、400（380/415V）、475（660/690V）

    操作頻率（次/h）：600（AC-3）、150（AC-4）

    電壽命（萬次）：15（AC-3）、3（AC-4）

    機械壽命（次）：600

    線圈額定控制電源電壓us（V)：AC 110V、220V、380V

    線圈吸合電壓（V)：AC 0.85~1.1Us

    線圈釋放電壓（V)：AC 0.2~0.75Us

    線圈功率（VA)：1300（吸合）、15（保持）

NYKC2-C系列切換電容型交流接觸器

  • 額定工作電流（A）380V：18

    可控電容器容量（Kvar）：6.5(230V)/12(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：10

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：76（吸合）、9.4（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：25

    可控電容器容量（Kvar）：8.5(230V)/16.7（400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：10

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：110（吸合）、11（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：32

    可控電容器容量（Kvar）：10(230V)/20(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：8

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：110（吸合）、11（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：40

    可控電容器容量（Kvar）：12(230V)/21(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：8

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：230（吸合）、11（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：50

    可控電容器容量（Kvar）：20(230V)/32(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：8

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：230（吸合）、32（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：65

    可控電容器容量（Kvar）：21(230V)/38(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：6

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：230（吸合）、32（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：80

    可控電容器容量（Kvar）：23(230V)/42(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：6

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：230（吸合）、32（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：95

    可控電容器容量（Kvar）：29(230V)/50(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：6

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：230（吸合）、32（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：115

    可控電容器容量（Kvar）：30(230V)/60(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：2

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：450（吸合）、22（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • 額定工作電流（A）380V：150

    可控電容器容量（Kvar）：40(230V)/80(400V)

    額定絕緣電壓：690（V）

    控制浪涌能力：20In

    電壽命（萬次）：2

    動作特性：吸合（85%-110%）Us；釋放（20%-75%）Us

    線圈功率（VA)：450（吸合）、22（保持）

    觸頭控制容量：AC-15 360VA DC-15 33W

  • NYKC2-09N

    額定工作電流（A）380V：9

    可控三項鼠籠電動機功率（kW）：2.2(230V)/4(400V)/5.5（690V）

    NYKC2-12N

    額定工作電流（A）380V：12

    可控三項鼠籠電動機功率（kW）：3(230V)/5.5(400V)/7.5（690V）

    NYKC2-18N

    額定工作電流（A）380V：18

    可控三項鼠籠電動機功率（kW）：4(230V)/7.5(400V)/10（690V）

    NYKC2-25N

    額定工作電流（A）380V：25

    可控三項鼠籠電動機功率（kW）：5.5(230V)/11(400V)/15（690V）

    NYKC2-32N

    額定工作電流（A）380V：32

    可控三項鼠籠電動機功率（kW）：7.5(230V)/15(400V)/18.5（690V）

    NYKC2-40N

    額定工作電流（A）380V：40

    可控三項鼠籠電動機功率（kW）：11(230V)/18.5(400V)/30（690V）

    NYKC2-50N

    額定工作電流（A）380V：50

    可控三項鼠籠電動機功率（kW）：15(230V)/22(400V)/33（690V）

    NYKC2-65N

    額定工作電流（A）380V：65

    可控三項鼠籠電動機功率（kW）：18.5(230V)/30(400V)/37（690V）

    NYKC2-80N

    額定工作電流（A）380V：80

    可控三項鼠籠電動機功率（kW）：22(230V)/37(400V)/45（690V）

    NYKC2-95N

    額定工作電流（A）380V：95

    可控三項鼠籠電動機功率（kW）：25(230V)/45(400V)/55（690V）

  • NYKC2J-16

    額定電流In（A）/AC-7a：16

    額定工作電壓Ue（V）：250(1P、2P)/400V(3P、4P)

    主觸頭數量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

    控制功率AC-7a：3.5（230V)/6.5(400V)

    NYKC2J-20

    額定電流In（A）/AC-7a：20

    額定工作電壓Ue（V）：250(1P、2P)/400V(3P、4P)

    主觸頭數量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

    控制功率AC-7a:4.5（230V)/8(400V)

    NYKC2J-25

    額定電流In（A）/AC-7a：25

    額定工作電壓Ue（V）：250(1P、2P)/400V(3P、4P)

    主觸頭數量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

    控制功率AC-7a:5.5（230V)/10(400V)

    NYKC2J-32

    額定電流In（A）/AC-7a：32

    額定工作電壓Ue（V）：250(1P、2P)/400V(3P、4P)

    主觸頭數量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

    控制功率AC-7a:8（230V)/12(400V)

    NYKC2J-40

    額定電流In（A）/AC-7a：40

    額定工作電壓Ue（V）：250(1P、2P)/400V(3P、4P)

    主觸頭數量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

    控制功率AC-7a:9（230V)/16(400V)

    NYKC2J-63

    額定電流In（A）/AC-7a：63

    額定工作電壓Ue（V）：250(1P、2P)/400V(3P、4P)

    主觸頭數量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

    控制功率AC-7a:14（230V)/25(400V)

選型表

  • 產品代號：NYKC2:交流接觸器

    額定電流：09A、12A、18A、25A、32A、40A、50A、65A、80A、95A、115A、150A、185A、225A、265A、330A、400A、500A、630A、800A

    觸頭數量：10:1開、11:1開1閉、20:2開、30:3開、22:2開2閉、31:3開1閉、40:4開

    極數代號:3P:3級、4P:4級

    附加功能:F4（頂輔）、F8(側輔）、空氣延時觸頭、連鎖機構、線圈浪涌抑制模塊

? NYKC2-09至95接觸器最多可安裝2組側輔+1組頂輔
? NYKC2-115至800接觸器最多可安裝2組頂輔
? LA2、LA3為空氣延時觸頭(1常開1常閉)，LA2為通電延時，LA3為斷電延時
? 4極主觸頭分兩種模式
? 40:四常開主觸頭
? 08:兩常開兩常閉主觸頭

  • 產品代號：NYKC2:交流接觸器

    額定電流：18A、25A、32A、40A、50A、65A、80A、95A、115A、150A

    觸頭數量：10:1開、11:1開1閉、20:2開、02:2閉、21:2開1閉、12:1開2閉

    使用系列：C:切換電容式

    極數代號：3P:三級

    附加功能：F8(側輔）

? 切換電容接觸器側面安裝輔助觸頭F8最多安裝2個

  • 產品代號：NYKC2:交流接觸器

    額定電流：09A、12A、18A、25A、32A、40A、50A、65A、80A、95A

    輔助觸頭：10:1開、01:1閉、11:1開1閉

    使用系列：3P:省略、4P:40

    極數：N:可逆型

    附加功能：F4（頂輔）、F8(側輔）、空氣延時觸頭、線圈浪涌抑制模塊

? LA2、LA3為空氣延時觸頭(1常開1常閉)，LA2為通電延時，LA3為斷電延時
? 可逆接觸器側面安裝輔助觸頭最多安裝2個(左右各安裝一個)，頂部安裝輔助觸頭最多安裝2個(每只接觸器可安裝1個)

  • 產品代號：NYKC2:交流接觸器

    使用類別：家用交流類

    額定電流：16A、20A、25A、32A、40A、63A

    輔助觸頭：10:1常開、01:1常閉、11:1常開1常閉、20:2常開、02:2常閉、30:3常開、03:3常閉、22:2常開2常閉、31:3常開1常閉、40:4常開、04:4常閉

    極數代號：1P、2P、3P、4P

? NYKC2J-16/31的規格為4P,主觸頭為3常開1常閉
