KLD-AP系列

弧光保護系統

KLD-AP系列 弧光保護系統

滿足電磁兼容及繼電保護設計標準，抗干擾能力強，采用過流和弧光雙重判斷，持續全面的自檢功能，安裝使用方便。

產品概述

電弧光保護系統可以在開關柜發生弧光故障的時候，保護操作人員不受傷害，并且降低財產損失的程度。當出現弧光時候，弧光以300m/s的速度爆發，摧毀途中的任何物質。只要系統中不斷電，弧光就會一直存在。要想更大限度的減少弧光的危害，我們需要一種安全、迅速而有效的電弧光保護系統。

KLD-AP系列弧光保護系統可快速檢測弧光故障，并將斷路器脫扣。為了保證系統的可靠性，弧光保護動作需滿足兩個判斷條件：弧光和過電流。當同時檢測到弧光和電流增量時發出跳閘指令信號；當只檢測到弧光或者電流增量時發出報警信號，并不會發出跳閘指令。

雙判據保證了整套裝置動作的可靠性，輸出跳閘信號速度快（＜1ms），可跨越所有其他的保護和延遲，這一點是至關重要的，反應時間以毫秒為單位。

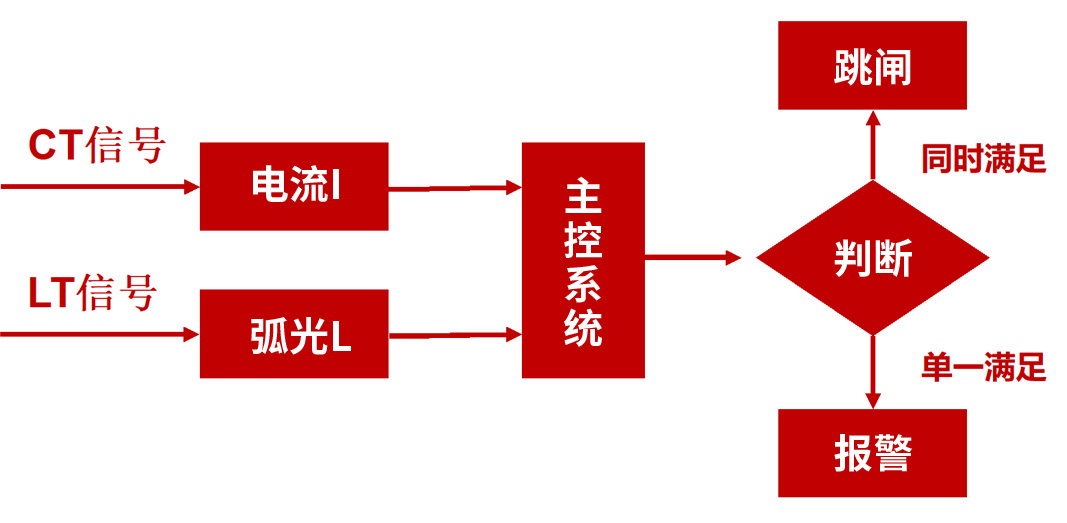

雙判據

突破常規保護的判據原則，采用弧光和電流兩個非關聯參數（電量和非電量）作為判據，比其他保護誤動率更低可靠性更高。

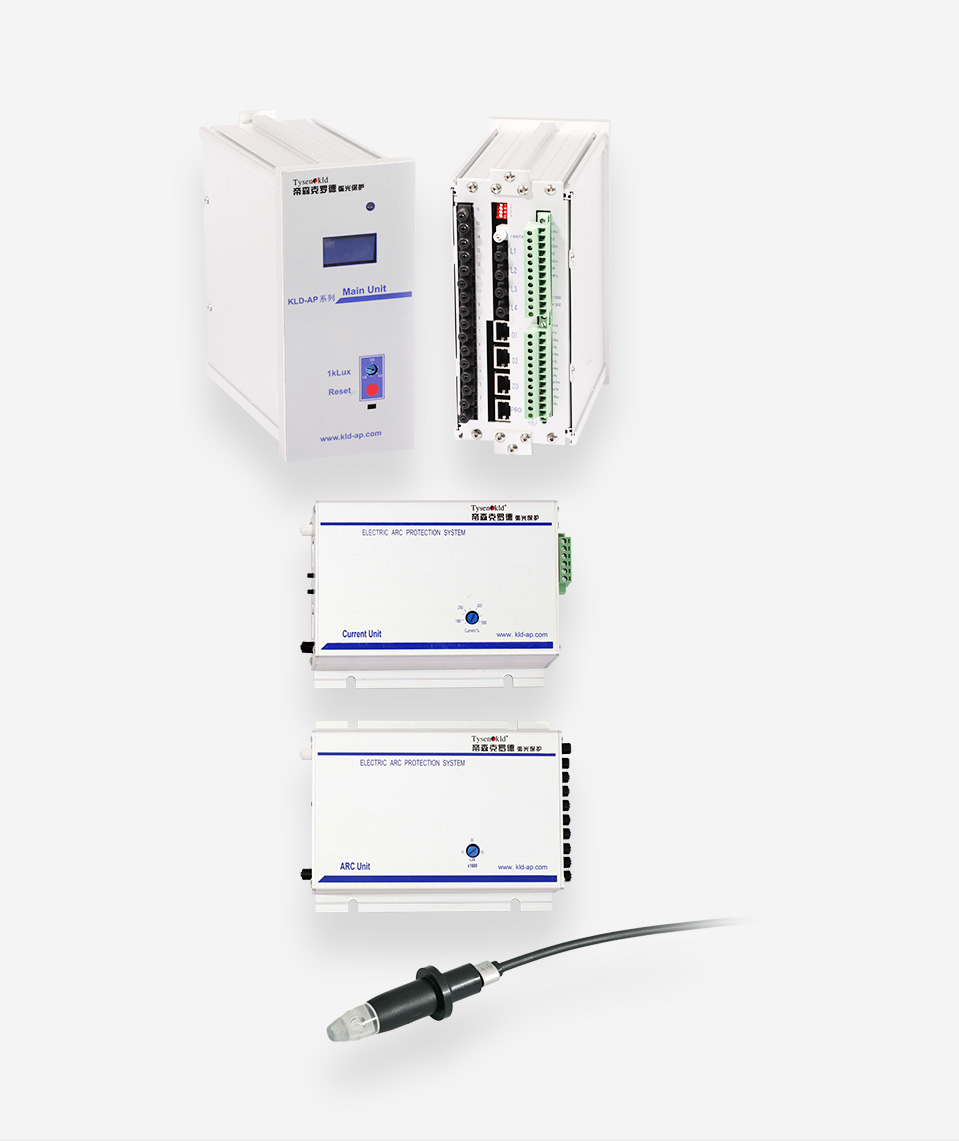

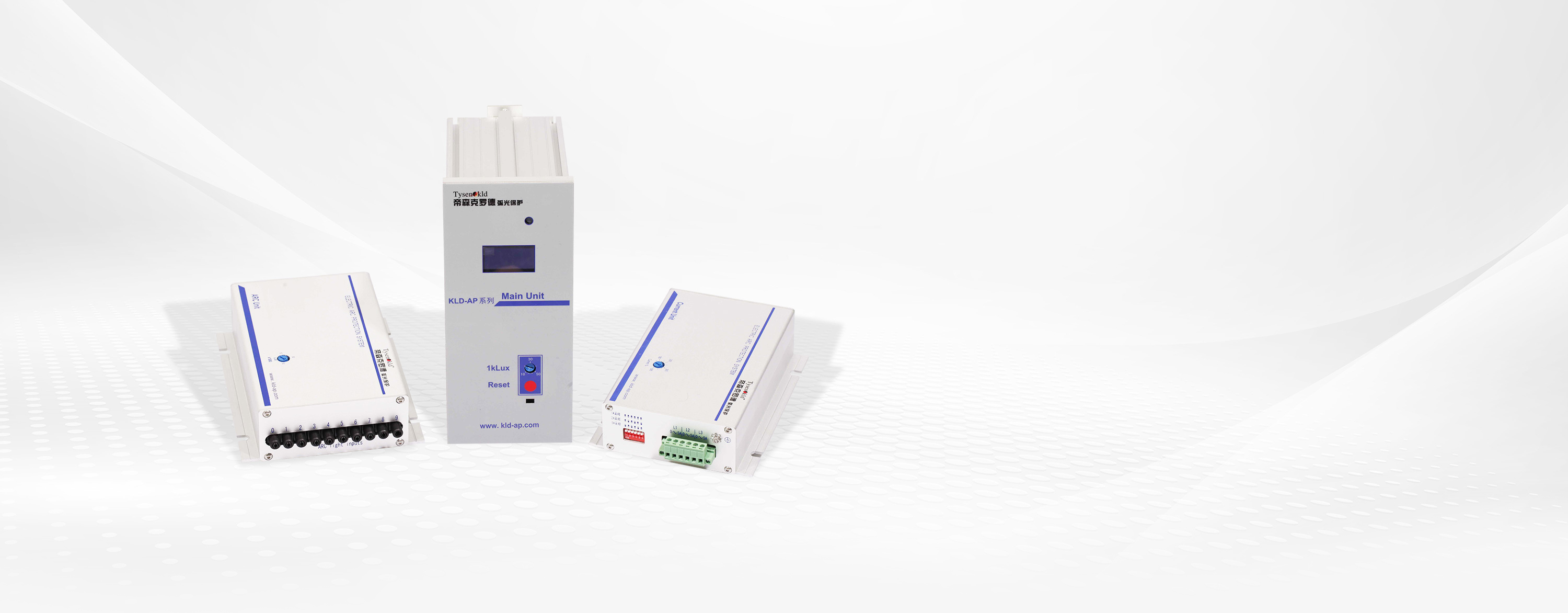

模塊化組合

KLD-AP系列弧光保護系統可以通過增加電流單元、弧光單元等模塊元件，為整個系統提高性能。通過增加模塊的方式滿足用戶不同的保護需求，可容納256個監測點。

●    主控系統

弧光保護系統的核心部件，用于管理、控制整套電弧光保護系統?？梢栽趩为毎l(fā)生弧光時來保護開關柜，把報警信息傳遞給上位機，進行監控管理功能。

●    電流單元

用于檢測電源進線柜的過電流信號，用來確保電弧光保護系統在不同運行情況下的跳閘邏輯可操作性。

●    弧光單元

主控系統可通過外接弧光單元進行探測點的擴展。

●    弧光探測單元

專用于母線保護的無源弧光探測單元，是探測弧光的光感應元件。

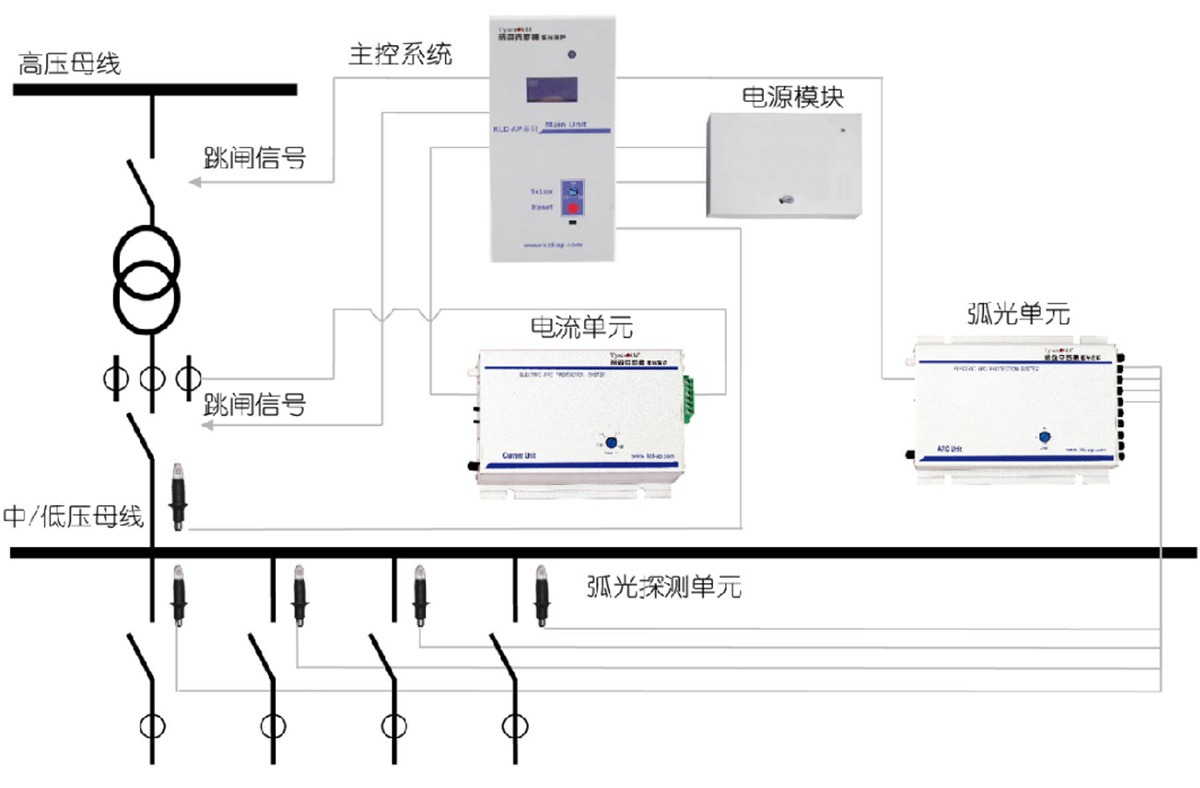

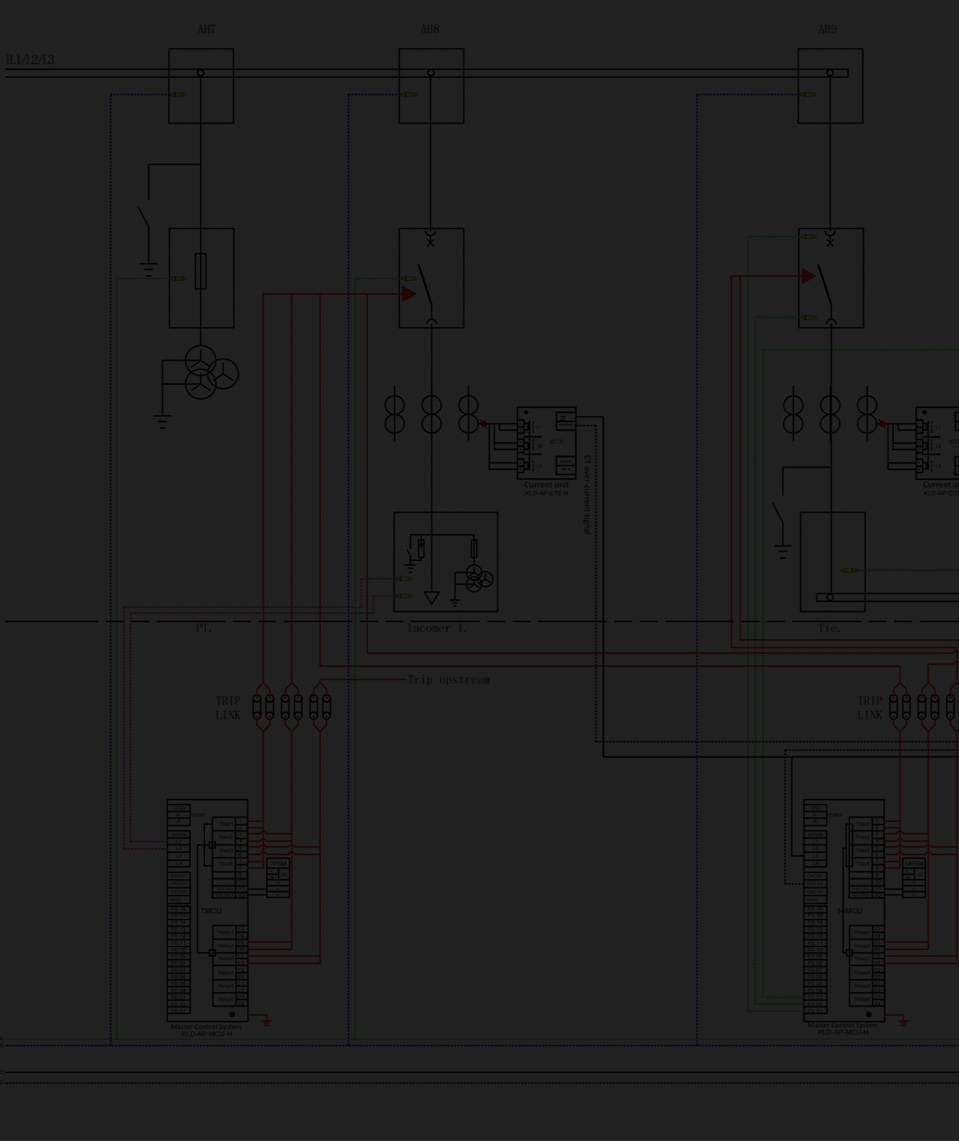

系統接線簡圖

主控系統需結合電流單元和弧光單元對母線進行電弧光保護

主控系統與弧光單元分別對不同區域的弧光情況進行檢測。同時，電流單元采集電流信號、弧光單元檢測弧光信號，通過光纖將信號傳遞給主控系統，從而對母線進行電弧光保護。

技術參數

主控系統 KLD-AP-MCU-H
工作電壓 DC 12V
動作時間 ＜1ms
輸入 16個光信號輸入口(弧光探測單元)
4個光綜合信號輸入口
4個數據傳輸口
輸出 4個快速跳閘出口5A，600VP
6個跳閘出口，繼電器輸出5A，250VAC
1個光信號輸出口
RS485通訊接口
電流單元 KLD-AP-CTE-H
輸入 5A、2A、1A(可設定)
1個光綜合信號輸入口
1個數據傳輸口
輸出 1個光信號輸出口
1個數據傳輸口
過流設定 50%In~500%In
弧光單元 KLD-AP-ACU-H
輸入 10個光信號輸入口(弧光探測單元)
1個光綜合信號輸入口
1個數據傳輸口
輸出 1個光信號輸出口
1個數據傳輸口
光照度設定 10kLux-50kLux
弧光探測單元 KLD-AP-AS-H
最長連接距離 ≤100m

技術參數


  • 工作電壓：DC 12V

    動作時間：＜1ms

    輸入：16個光信號輸入口(弧光探測單元)；4個光綜合信號輸入口；4個數據傳輸口

    輸出：4個快速跳閘出口5A，600VP；6個跳閘出口，繼電器輸出5A，250VAC；1個光信號輸出口；RS485通訊接口

  • 輸入：5A、2A、1A(可設定)；1個光綜合信號輸入口；1個數據傳輸口

    輸出：1個光信號輸出口；1個數據傳輸口

    過流設定：50%In~500%In

  • 輸入：10個光信號輸入口(弧光探測單元);1個光綜合信號輸入口;1個數據傳輸口

    輸出：1個光信號輸出口；1個數據傳輸口

    光照度設定：10kLux-50kLux

  • 最長連接距離：≤100m
