KLD-FGT系列
光纖光柵測溫系統
實現對電力設備溫度過熱的早期預警，當發生故障時能及時報警，準確指示故障點的位置，并對故障分析提供有力的數據支持。
KLD-FGT系列
光纖光柵測溫系統
實現對電力設備溫度過熱的早期預警，當發生故障時能及時報警，準確指示故障點的位置，并對故障分析提供有力的數據支持。
KLD-FGT系列光纖光柵測溫系統使用光纖作為測量元件和信號傳輸介質，為提高光纖對溫度、應力的敏感程度及準確定位能力，采用光纖局部加工技術，在普通單模光纖上制作一系列的溫度敏感區，即光纖光柵；這些敏感區可以靈敏地探測到周?chē)鷾囟鹊募?xì)微變化，而光纖的其他部分只是用于信號傳輸，對機械應力和環境干擾不敏感，從而保證整個光纖光柵傳感的高靈敏性和可靠性。

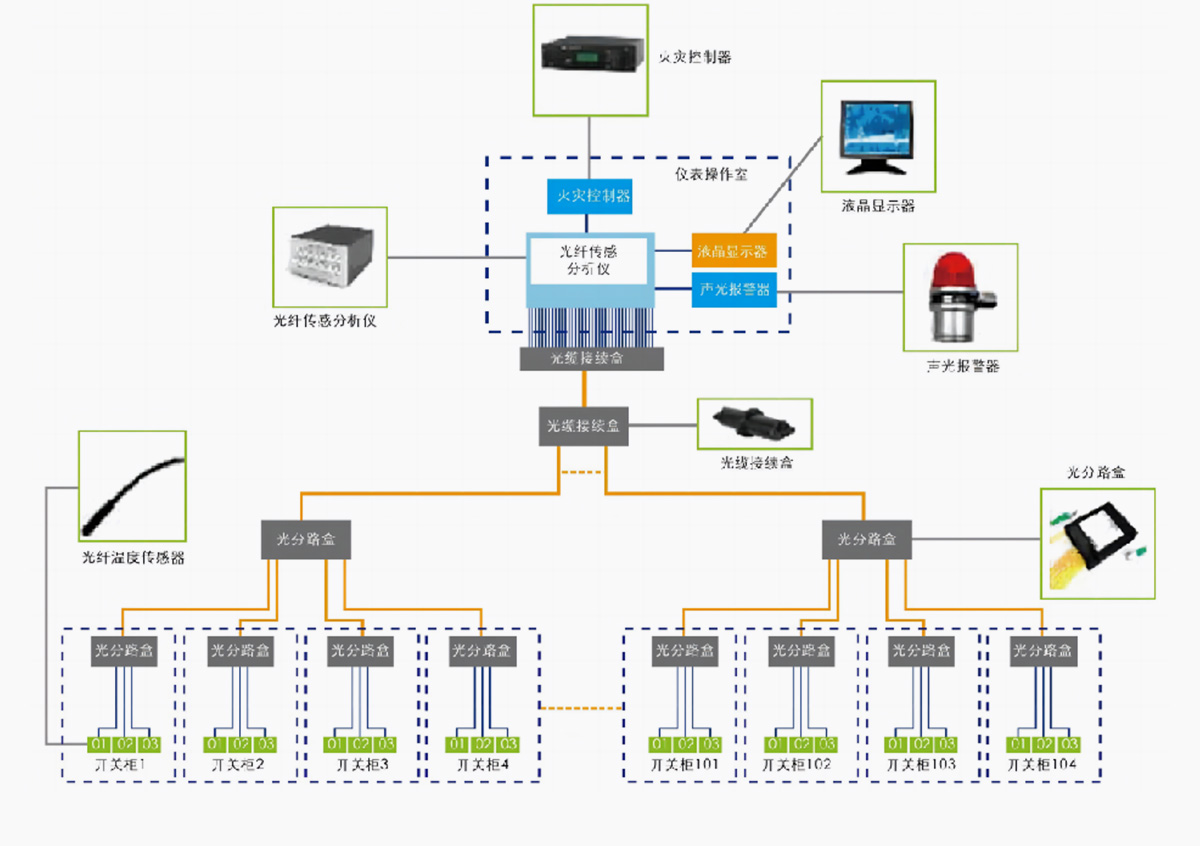

光纖光柵測溫系統主要由光纖光柵溫度傳感器、光纖傳感分析儀以及信號傳輸光纜等幾部分組成。基本原理是利用光纖光柵傳感器內部敏感元件反射的光學頻譜對溫度和應力變形的敏感特性，通過光纖光柵傳感網絡分析儀內部各功能模塊完成對光纖光柵傳感器的輸入光源激勵輸出光學頻譜分析和物理量換算，以數字方式給出各監測點的物理量測量值，并根據預先設定的數據采集、存儲、處理機制和通訊方式把信息匯集到橋梁、隧道、水利、石化、電力管理系統。

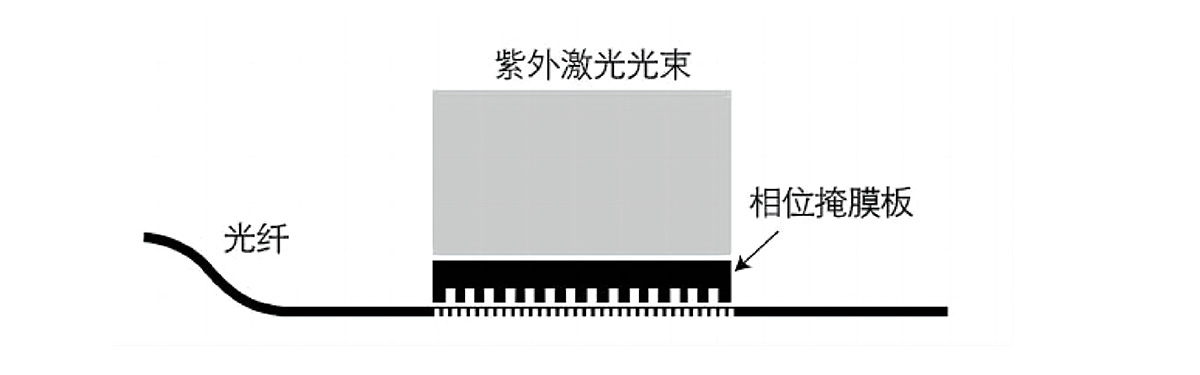

光纖光柵是利用光纖材料的光敏性：即外界入射光子和纖芯相互作用而引起后者折射率的永久性變化，用紫外激光直接寫入法在光纖的纖芯內形成的空間相位光柵，其實質是在纖芯內形成一個窄帶的濾光器或反射鏡。

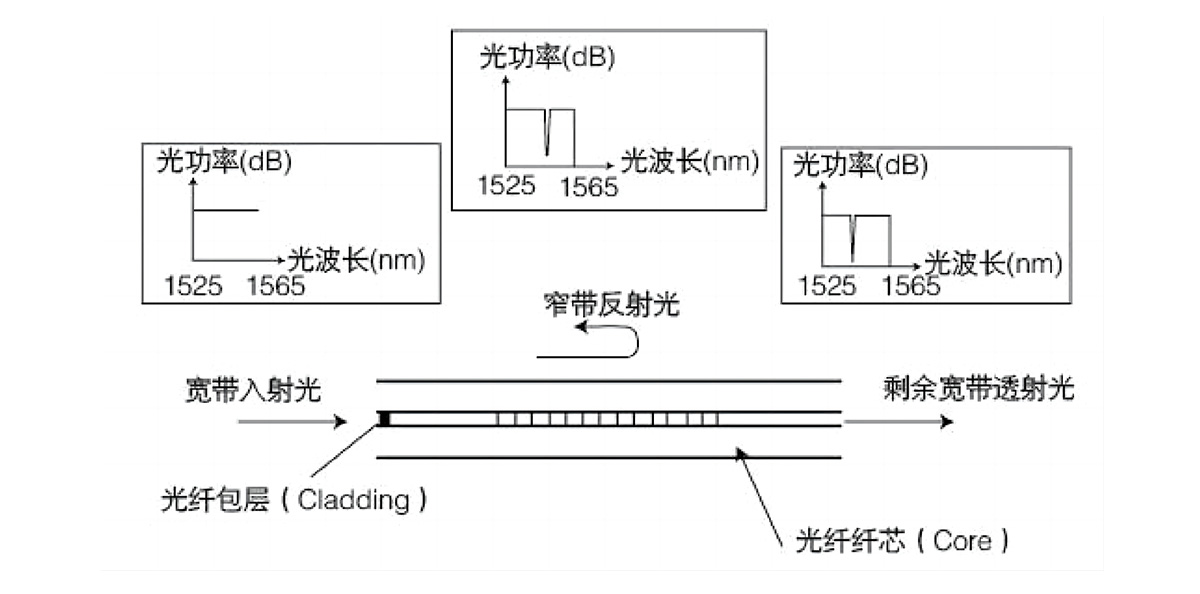

當光源發出的連續寬帶光通過傳輸光纖攝入時，它與光場發生耦合作用，對該寬帶光有選擇地反射回相應的一個窄帶光，并沿原傳輸光纖返回；其余寬帶光則直接透射過去。反射回的窄帶光的中心波長值隨著作用于光纖光柵的溫度而線性變化，從而使光纖光柵成為性能優異的溫度、應變測量敏感元件。
透射過去的剩余寬帶光可以繼續傳輸給其他具有不同中心波長的光纖光柵陣列，其中相應中心波長的窄帶光系列將被逐一反射，全部沿原傳輸光纖返回。由此可實現多個光纖光傳感器的串接復用。
KLD-FGT系列光纖光柵傳感在線監測系統通過對設備實時連續溫度監測，實現對電力設備溫度過熱的早期預警。當發生故障時能及時報警，準確指示故障點的位置，并對故障分析提供有力的技術手段。
本質安全、防雷防爆、抗強電磁干擾、完全電絕緣；
靈敏度高、測量精度高；
多級報警方式，定溫報警、差溫報警；
系統采用的光源使用壽命長，能夠滿足實時在線監測需求；
系統穩定、可靠，可以在潮濕和惡劣的環境中使用；
| 電源 | AC 220V/50Hz |
| 工作溫度 | -40℃~+80℃ |
| 通道數 | 1/4/8/12/16/20/24/32/60/72/128(其它通道可定制) |
| 監測方式 | 星形組網(如:高壓開關柜)或線性組網(如:電力電纜) |
| 測溫精度 | ±0.1℃ |
| 測溫分辨率 | 0.01℃ |
| 光纖監測距離 | 50km |
| 響應時間 | ≤20ms |
| 報警接口 | 光電隔離繼電器輸出、手機短信報警模塊、語音報警音頻接口 |
電源：AC 220V/50Hz
工作溫度：-40℃~+80℃
通道數：1/4/8/12/16/20/24/32/60/72/128(其它通道可定制)
監測方式：星形組網(如:高壓開關柜)或線性組網(如:電力電纜)
測溫精度：±0.1℃
測溫分辨率：0.01℃
光纖監測距離：50km
響應時間：≤20ms
報警接口：光電隔離繼電器輸出、手機短信報警模塊、語音報警音頻接口
